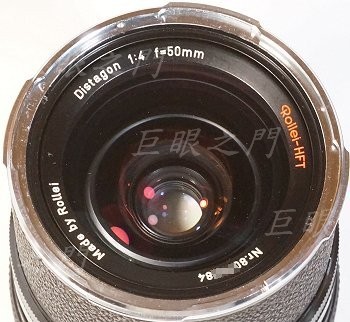

這是廣角鏡。

光學結構 7 群 7 片,但這個圖是由原廠的說明書中很小的圖描出來的,很多弧度不一定準確,加減看吧。

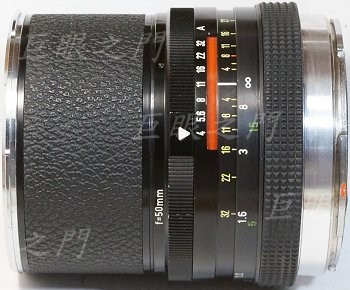

側面,前面很長,後面的外觀與其他的差不多。

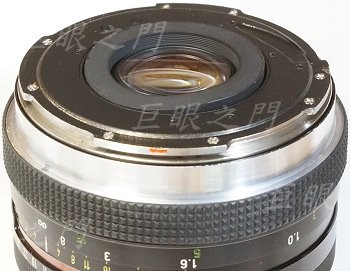

尾巴也都一樣。

原來尾巴後面有一節轉接環,又是這種,這種後置光圈應該會有暗角吧。

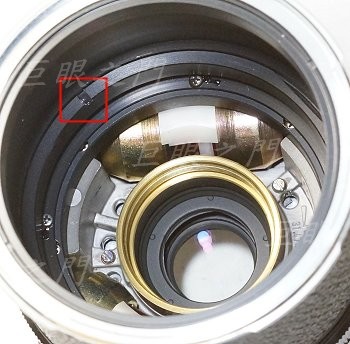

前面的鏡組直接用拆鏡橡皮柱壓住銘環就可以將前鏡組整個轉出來。原來此鏡的前面那節有些鬆動,原來是裡面的鎖環鬆了,紅框中是鎖環的卡槽。

剩下的部份就與其他的結構都幾乎一樣,改法當然也一樣,就不再貼了。

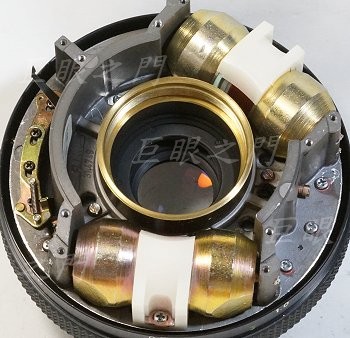

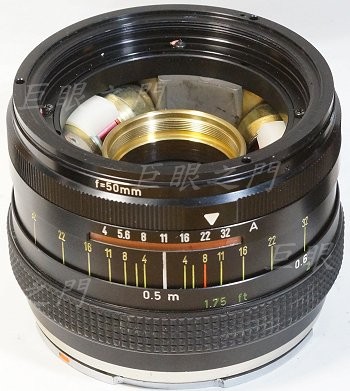

裡面的外觀。

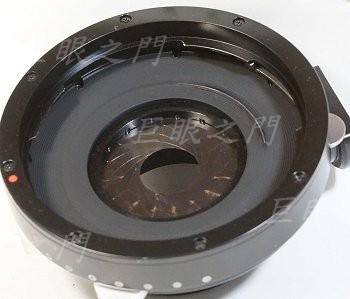

改好後的尾巴。

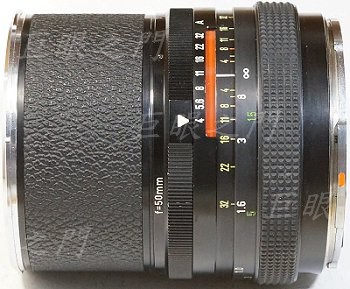

側面。
