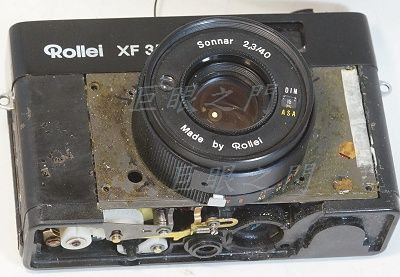

鏡主要改這台，這是後來鏡頭拆下後補拍的，因為一開始竟然沒裝記憶卡，還拍了不少，所以有些是事後補的，因此有點亂，加減看吧。

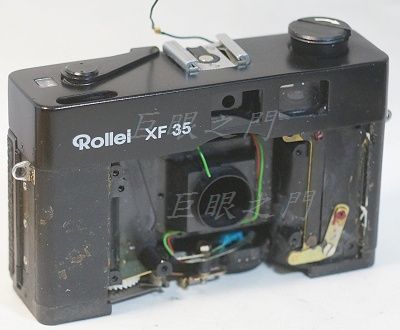

原來是這樣，蒙皮拆開四角有四隻螺絲。
底蓋要拆開才能拆下鏡板。

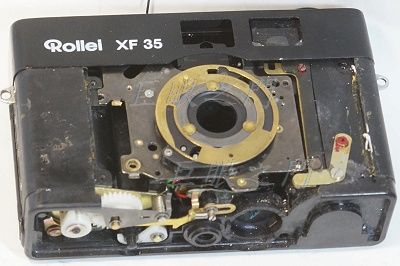

底下的快門機構，四角也有四隻螺絲。
此鏡為後置快門，快門兼具光圈功能。但是由鏡片的光學系統看來，似乎應該不是後置光圈的設計，不過反正原來就是這樣的結構，就這樣用吧。

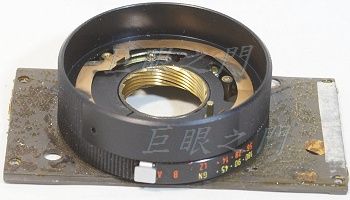

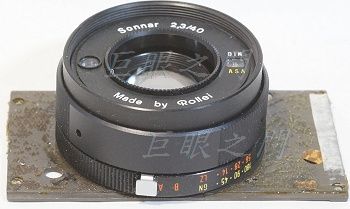

鏡頭部份。

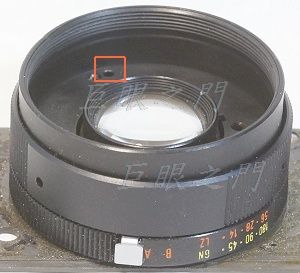

前面的鎖環轉開就可以將感光電眼等等的組件取出，整個一塊。紅框中的螺絲取下就可以將濾鏡環取下。

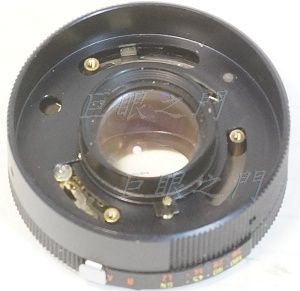

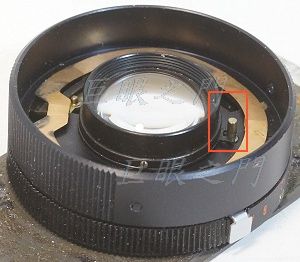

裡面的結構，銅片是頂住對焦環的。鏡組的基部有個環，環上有個叉狀物，卡在紅框中的柱子上，轉動對焦環就會帶動柱子，裡面的鏡組就會轉動對焦，而環上的兩隻螺絲有調整無限遠的做用。由對焦環測面的小孔中用小起子伸進去就可以鎖緊或鬆開環上的螺絲。

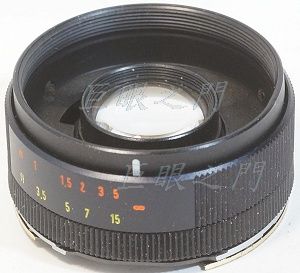

鏡組取下。

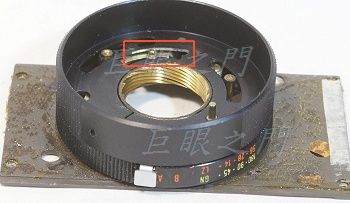

這裡的縫隙原來不是一樣寬的，要拆下來加工到一樣寬，這是後來已經加工完了補的。

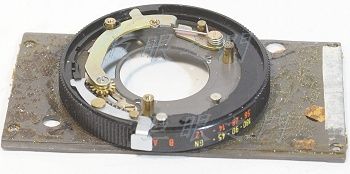

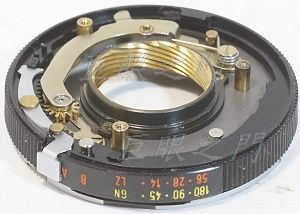

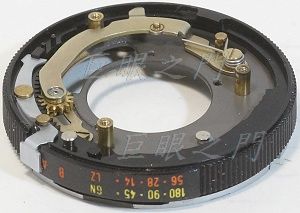

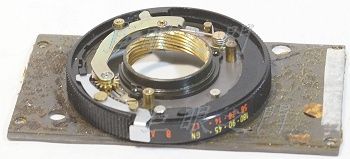

弧形的金屬片與底下的環原來是使用閃燈時調整 GN 值與距離連動用的，但是改鏡後此功能沒有用，要用此環做為光圈環。而原來弧形金屬片在某個角度會與外環脫開，變成自動光圈，這個機構很難形容。反正就是要它不會脫開，所以上一張圖中的縫隙要修改一下。

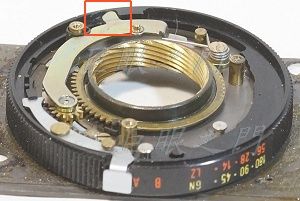

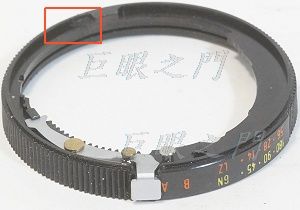

這裡也要修，原來金屬片無法頂到這裡，原來的內緣形狀是弧形的，要用銑刀修成直角。這樣底下的環轉動時才能帶動光圈由最大到最小。
複螺紋外環四周三隻螺絲取下就可以將複螺紋環拆下。
這裡要銑成直角。要把弧形金屬片向鏡心的方向扳動才能取下此環。

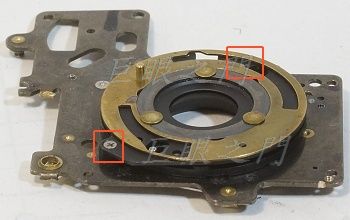

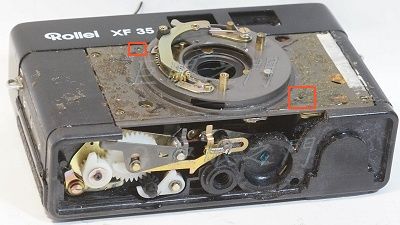

因為鏡組與快門原來是分別鎖在機身上，研究了一下，這兩個組件原來有一點點的距離，而且拆下後兩者也無法密合，上面有些零件會頂住，也不是平整的。於是把兩者鎖回去，在紅框中先鑽兩個孔定位，這樣才知道兩個組件原來的相對位置。 不過後來發現其實即使這樣，兩者的中心還是對的不太正，也就是說它原來就沒有對的很正。意思是鏡頭的中心點與光圈組件縮到最小時中心點並不一致，但在使用上應該沒有問題。

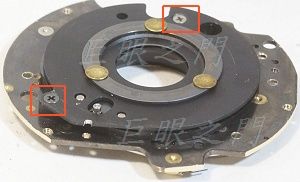

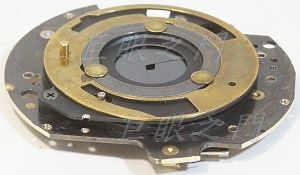

這是原來的光圈組件，紅框中有兩隻螺絲將快門葉片鎖在裡面。銅片轉個角度就可以取下。銅片上有個凸起，那是與鏡組上原來控制 GN 值得環連動的，現在可以改為控制光圈用。

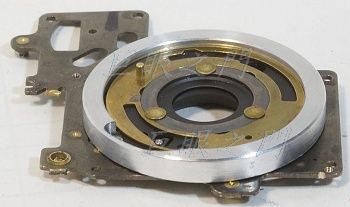

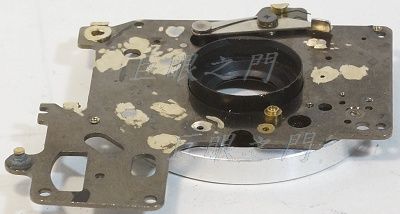

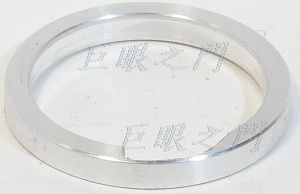

因為兩個組件要結合，而且原來中間稍微有間隙。研究許久，做了個鋁環要墊在中間，各自鎖在鋁環上就可以結合。某個角度要銑掉不少，因為要避過光圈組件的凸起處。
要這樣鎖上。

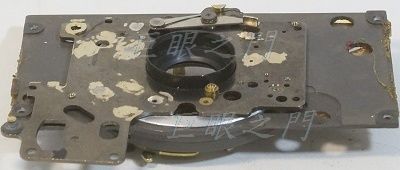

另外一面。

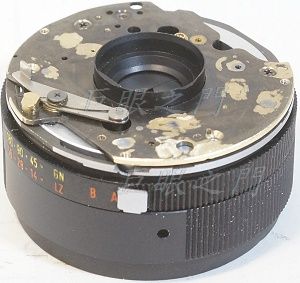

兩者結合，螺絲孔都打好就完成定位，外面的可以車掉了。

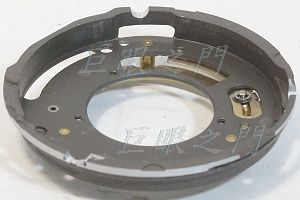

這是鏡組的部份，因為原來內緣是凹入的，所以可以將鋁環鎖在內緣。

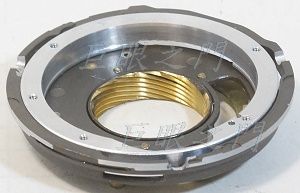

這樣鎖起來。

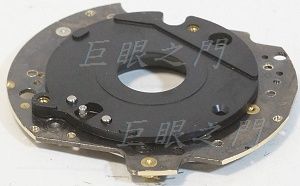

快門光圈組件。外面已經車掉。
雖然縮到小光圈差不多是個正方形，但是在中間光圈時，其實就是兩片組合的那種淚滴形的光圈而不是對稱的形狀。
銅環可以取下。
葉片拿掉，原來有三片交疊，因為原來兼做快門，怕漏光，現在只有光圈功能，裝兩片就好了。這個黑色的部份也可以拆除，加工時要拆除才好加工。
這個部份開始裝回。
複螺紋座子裝上。

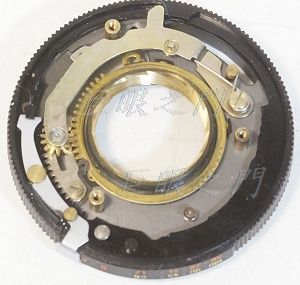

裡面光圈連動的齒輪環裝上，要注意齒輪的角度，要能調到最大以及最小。

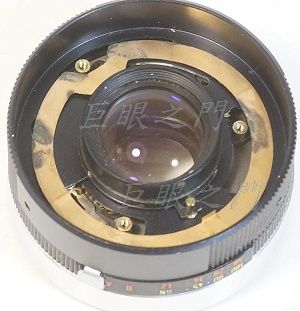

繼續裝，鏡組裝上。
再裝。
濾鏡環裝上。
快門組件裝上，基本上是由前面裝好了，後面的都由後面裝。

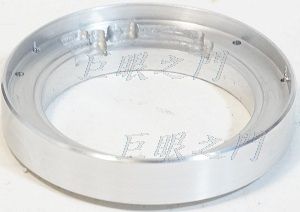

做了鋁環，這是墊在鏡身與接環之間的。裡面有些會頂到的地方要銑掉。
鎖上，鎖在裡面快門組件的邊緣，快門組件是銅的，雖然不厚，但可以鎖。

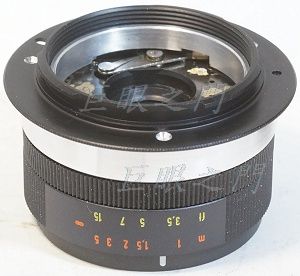

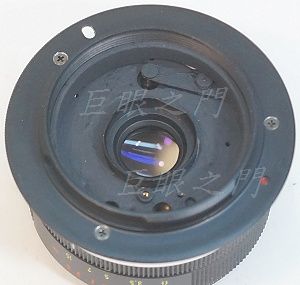

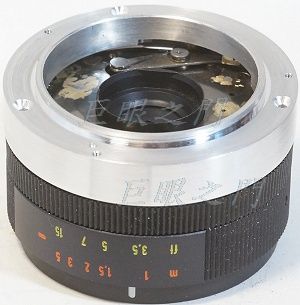

裝上接環。
裡面最後要塗消光漆。

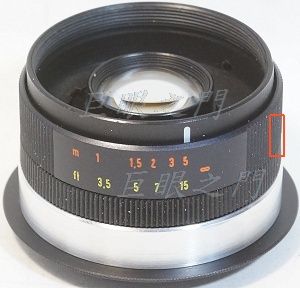

由側面的小孔調整無限遠。
鎖上前面的組件。

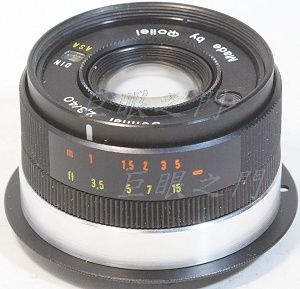

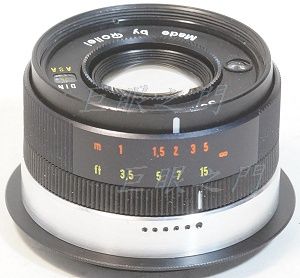

做了光圈位置記號，大致是等距離光圈，最小是 16 ，然後每格是一級。但最右邊一格大約有 1.5 級。
因為光圈環是塑膠的，而且有紋路，所以不好做定位，因為定位記號做在鋁環上，光圈環上只有一條白線。
此鏡的最近對焦只能到 1 公尺，遠了點，但是很難改善，裡面很多位置都不能動，將就吧。
這個鏡改起來非常花時間，因為要做的事情很多，很多細節要處理。大概做了 7 小時才完工，是否划得來見仁見智吧。
