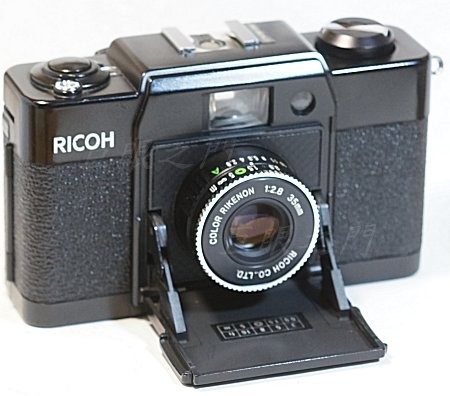

有一陣子流行外型像這樣的傻瓜機。

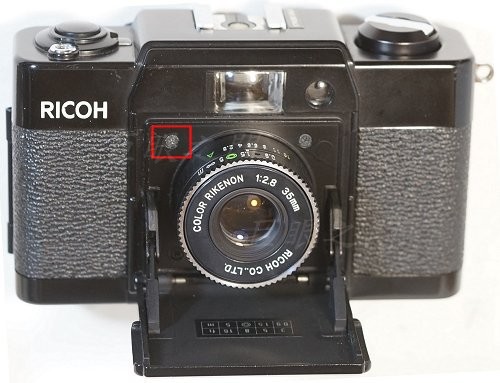

蒙皮掀開，底下這裡有四隻螺絲，都要拆掉。本來以為拆了就可以拆鏡頭，其實並不是。

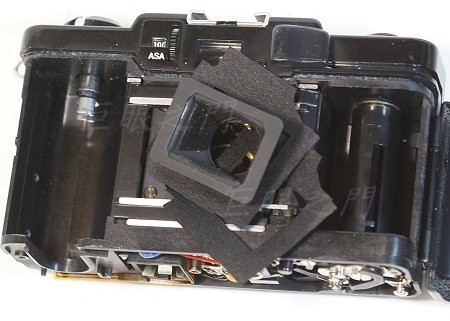

在鏡組後方的空間內緣來有些遮光的零件，都拆掉，但是鏡組還是不知道如何拆。

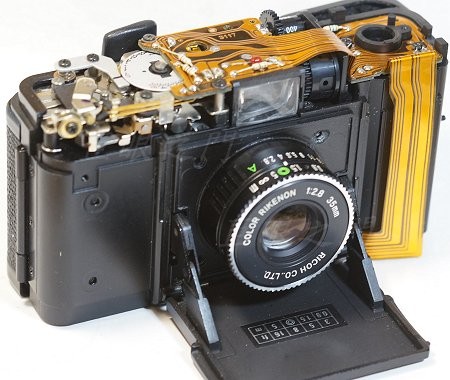

拆的很慘烈，但是後來發現其實不用拆上面。

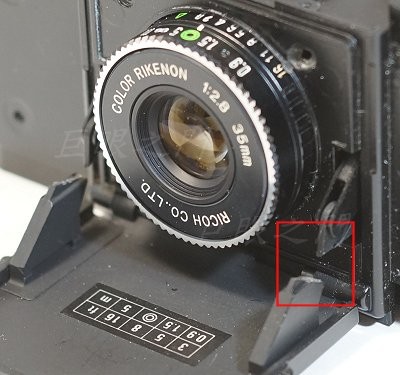

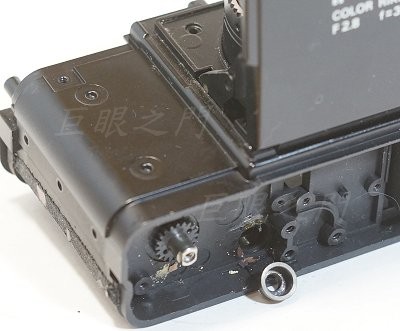

最重要的是底片軸這個零件拆了應該就可以將鏡組取出了。
把這裡的連桿剪掉就好。

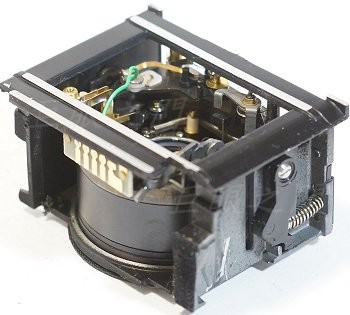

整個鏡組可以由後方退出來。
方框子剪斷就好，沒有用。

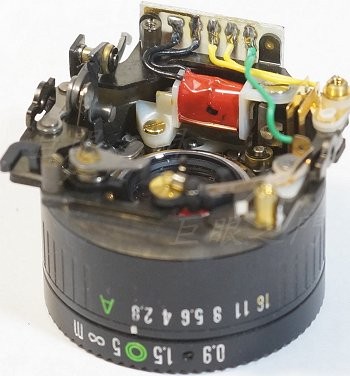

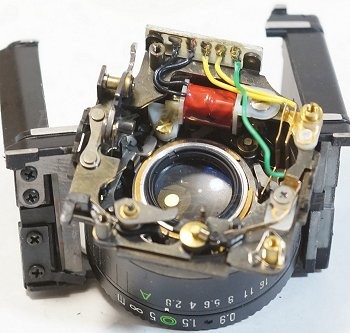

這些電子零件都要拆掉。

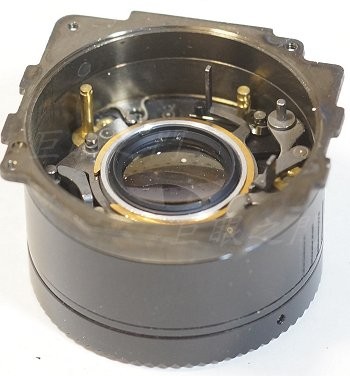

乾淨多了，後面一節金屬座子也可以拆。
這個鏡其實是 Tessar 結構，三群四片，最後面一片是膠合鏡。
金屬座子有三隻螺絲鎖住。金屬座子最後要將凸出的尖角磨成圓形。
這個銅的卡環要拆掉，裡面有些零件才能繼續拆。

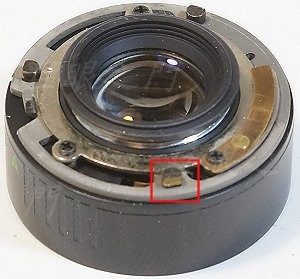

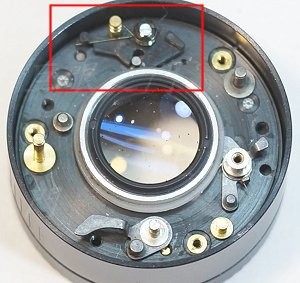

拆到很乾淨了，紅框中的零件是與光圈有關的，不要動它。如果轉動光圈環時，這裡不會動，那就是這個彈簧受到阻力，一般是因為光圈葉片進油導致，這就要清洗光圈機構才行；後面會說明如何清洗。

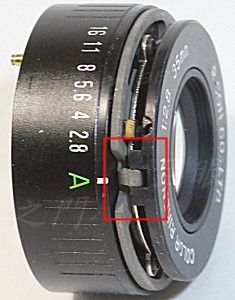

對焦機構。有個卡住的叉狀物，將底下與前面的鏡組連動。最前面的銘環由止付螺絲鎖在前鏡組上。
銘環拆掉，對焦環用止付螺絲鎖在紅框中的凸出物上面，而裡面的鋼環因為三隻螺絲穿過而限制了對焦環轉動角度，如果將鋼環的縫隙磨長一些應該就可以對到更近，但是似乎沒有辦法，只能多磨 1 mm 左右，也就是可以多轉 1 mm 左右，實際上應該沒差多少。這個凸出物也不能磨掉，磨太多也不行。但是研究了一下，並不是不能改進最近對焦距離，只是對焦環要整個重做，鋼環要捨棄，整個要重新鎖在銘環上，裡面用原來鎖螺絲處鎖比較長的桿子來限制對焦環轉動角度。但鏡主說算了，於是就保留原樣，只把縫隙磨多了約 1 mm 左右。
如果要清洗光圈機構，這裡看到的螺絲都要拆掉，前面的鏡組也要轉出來。
上面的環拆掉後的外觀，這個環也可以取下。

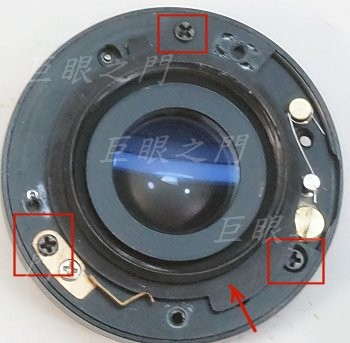

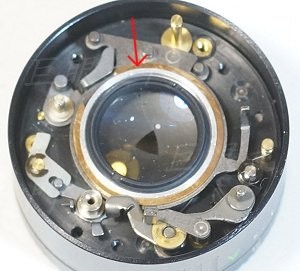

鋼環取下後，箭頭處的控制光圈金屬片可以直些取下，底下還有三個螺絲，也要拆掉。

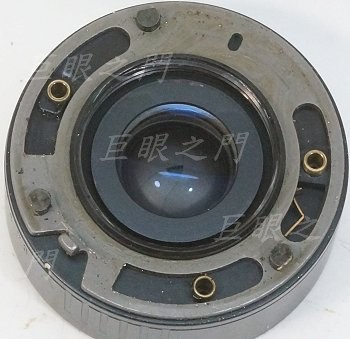

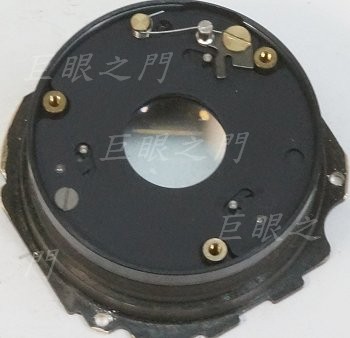

上面的零件拆掉可以看到底下的光圈機構。後鏡組有鎖環，轉下來就可以將後鏡組拆除。後鏡組拆除後就只剩下金屬零件，可以用去漬油灌進去沖洗就好，拆開沖洗當然也可以。

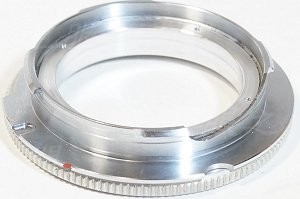

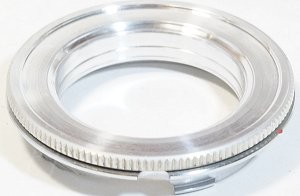

在 LM 接環內黏上一個鋁環，要鎖鏡組。但 LM 接環很薄，鏡頭很小，不好著力。於是在鋁環外面黏上一個有花紋的環比較好拆裝。
另外一面。

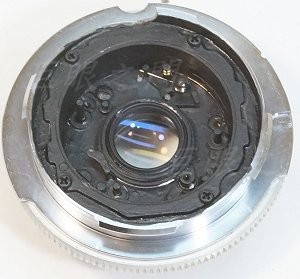

把鏡組用原來的螺絲孔鎖在 LM 接環內，當然鋁環要車到鎖上後剛好無限遠。其實差一點點沒有關係，因為鏡組本身有調整機構，不過最好不要差太多。
內部都塗了消光漆，與光圈有關的那個零件要避開，免得有塗料黏著會增加摩擦力。不過這個外觀看起來像是沒穿褲子一樣，看看吧，如果鏡主覺得要給他穿褲子，那就做個零件檔起來，實際使用上應該沒有影響，只是不太好看。

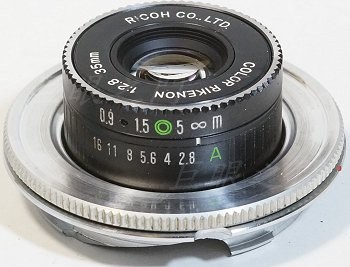

完成的外觀。
效果好嗎？有些傻瓜機其實不怎樣，不過這隻是 Tessar 結構，應該不會太差。這是 A7R 拍的，最大光圈 2.8。
縮小一級光圈 f4。
再縮一級 f5.6，邊緣其實有點失光，畫質也稍微差一些。
