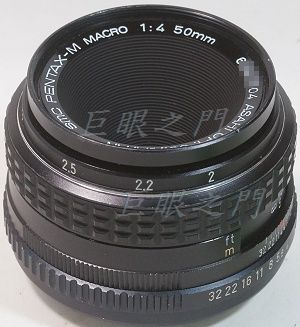

老微距鏡,鏡主要改為 Nikon F 接環。

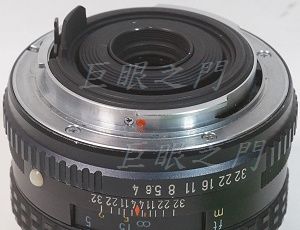

尾巴。
光學結構三群四片,屬於 Tessar,很簡單的結構。

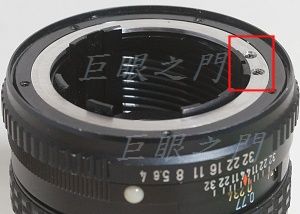

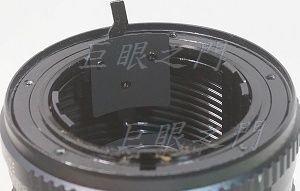

尾巴五隻螺絲取下就可以把接環取下,凸出的桿子是壓光圈桿,改鏡的話要拆掉。上面有螺絲不難拆。

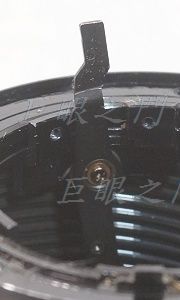

裡面的桿子,桿子後面有彈簧,都要拆掉。

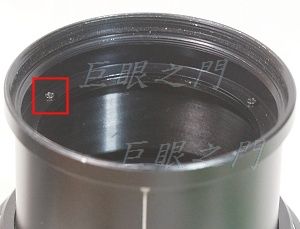

要找無限遠調整裝置,前面銘環可以轉下來,裡面的螺絲是固定濾鏡環的。

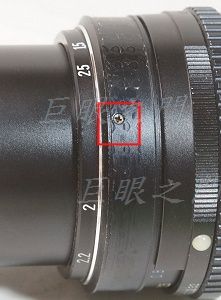

對焦環花紋橡皮拆下,裡面有三隻螺絲,是固定前面的微距比例表尺環。

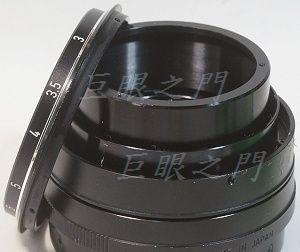

螺絲取下就可以將表尺環移開,但原來有膠黏著,用酒精噴了一下才拆的開。
這裡就是無限遠調整螺絲,先調到極限,後來發現這樣裝上接環還剛剛好可以對到無限遠。

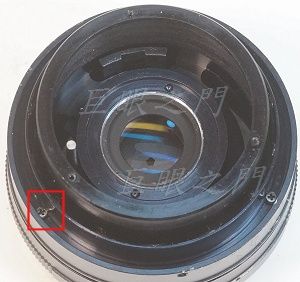

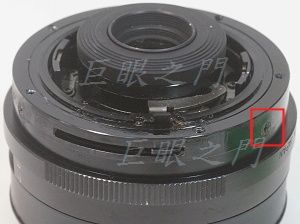

光圈環可以拆下,這個螺絲是固定尾環的,不過後來發現其實尾環不用拆。

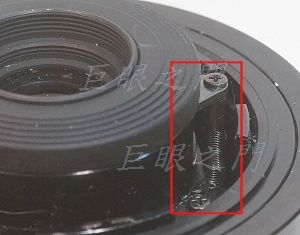

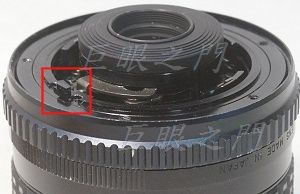

這裡有個控制光圈的桿子,找了一隻彈簧鎖在旁邊的螺絲上,這樣就可以保持光圈既定狀態為縮光圈。

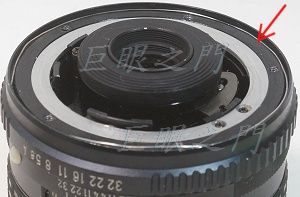

但還有問題,這一圈會頂到 Nikon 的接環,要嘛就要磨掉,不然就要重作這個環。鏡主想做非破壞性,於是就重作。
重做了鋁環,這個環很重要,底下鎖著光圈連動桿。這個環要剛好與尾環齊平,但要稍微短一點點,不然無法轉動。
還要改造一下,原來的接環邊緣有凸緣卡在光圈環的四週,現在沒有凸緣,光圈環會前後晃動,於是在凹槽中塞一根細單心電線頂住。

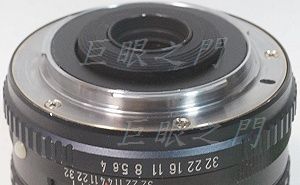

裝上接環,還有縫隙,縫隙的位置車了一片護環黏上,完工。
D.T. Tang 製作 |
