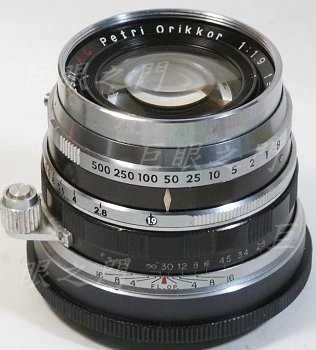

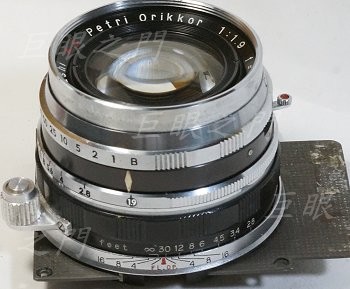

老 RF 機身上拆下來的,拿到時已經拆好,加拿大人的。

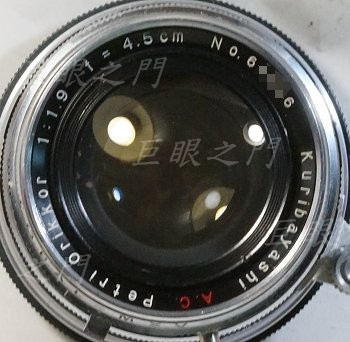

銘環,上面有 Kuribayashi 字樣,漢字應該寫做 「栗林」,是姓栗林的人設計的嗎?大家自己找資料吧。

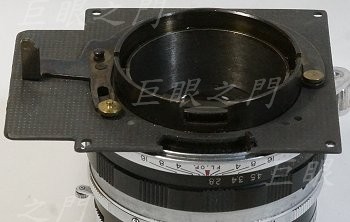

背面。

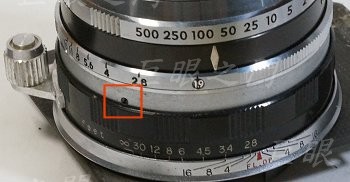

對焦到近處,這裡有止付螺絲,不過後來發現現在不用忙著拆,現在拆也沒用。

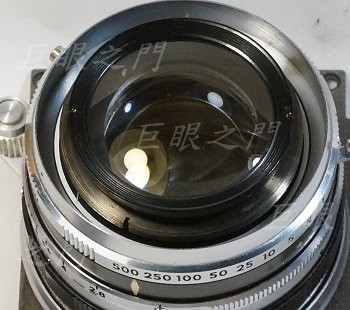

銘環直接轉開。裡面前鏡組外圍有卡槽,可以轉開。
裡面有齒輪狀鎖環。

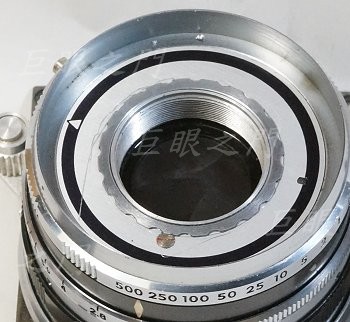

鎖環轉開,裡面可以繼續拆。

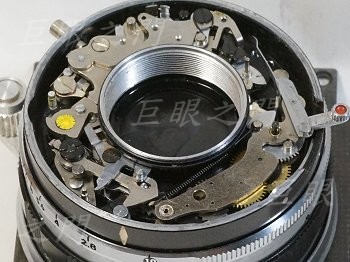

裡面的零件都沒用,都拆了吧。

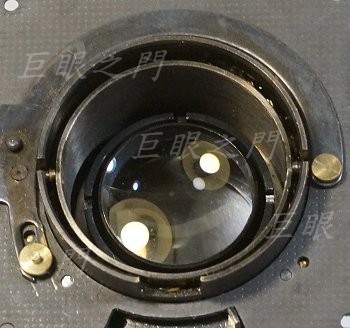

後面裡面有鎖環。
鎖環轉開,這個銅環沒用。
這個大的銅環也沒用,只留著裡面小的銅環就好。
轉到某個角度,孔洞中會看到螺絲,週邊共有四隻,都拆開後,後蓋就可以打開。

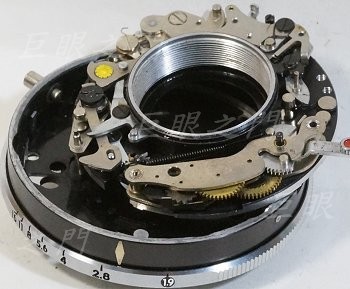

現在可以拆掉快門葉片。

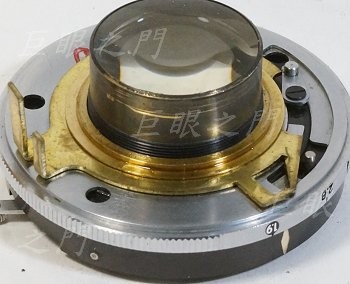

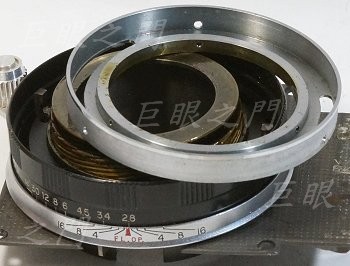

這一截現在可以拆掉了。

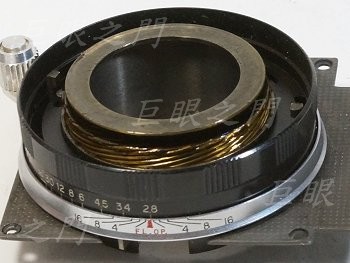

裡面的複螺紋,油已經變得很黏,都要洗掉重新上油。
有三隻螺絲鎖住對焦環,都拆掉。

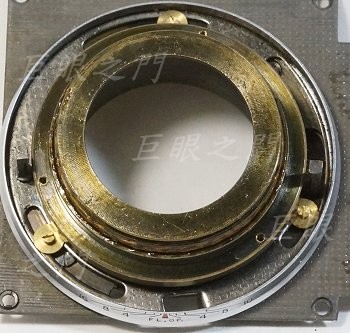

裡面的狀態,三個銅的螺絲破壞了才拆掉,後來發現其實也沒必要破壞,等下再拆就可以了,一開始沒研究出結果。

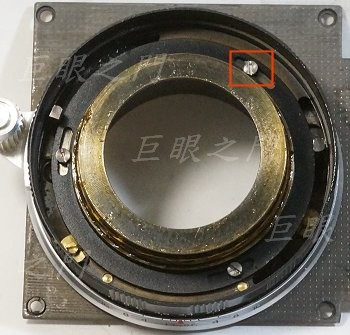

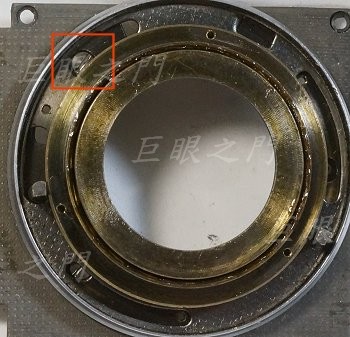

這個槽中有螺絲,週邊共四隻。

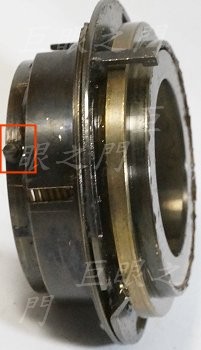

螺絲還是有一隻拆不到,所以正確的拆法應該不是那樣拆的。後面看起來也沒有拆的地方。要把缺口中的突起破壞掉,使裡面的環可以轉到其他角度才能拆到所有的螺絲。

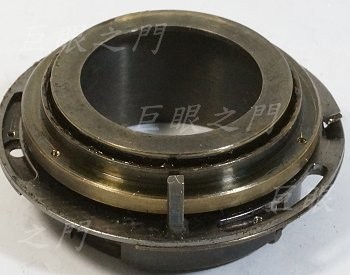

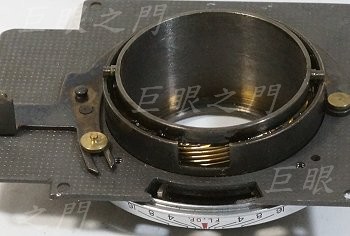

終於拆下,但是還有個連著中央突起的環拆不掉。
其實正確的拆法應該是先把對焦環轉到定位器脫出來,這樣就可以把複螺紋環拆開分解了。

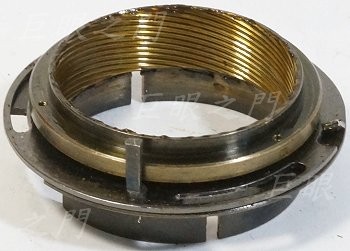

內複螺紋環已經拆出來,對焦環也可以轉出來,要注意,對焦環是反螺紋的。對焦環轉開後就可以把底下沒用的環拆出來。拆出來後要用去漬油清洗乾淨重新上油。

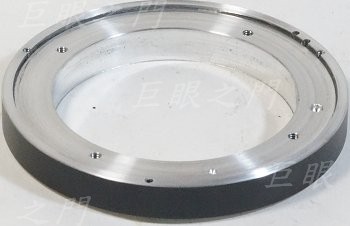

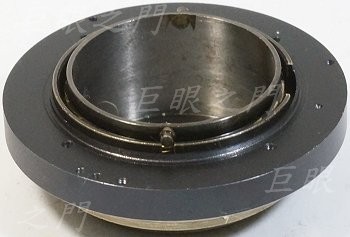

做了鋁環,中間凸起用於卡在 NEX 接環上定位同心。

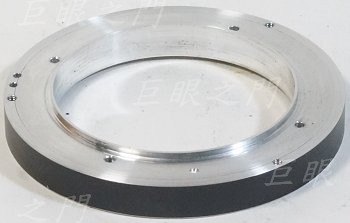

這一面會包在原來的鏡尾。

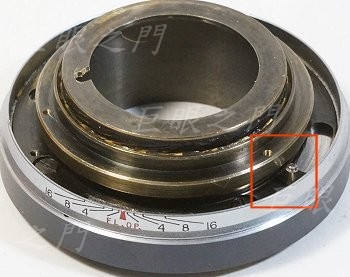

鎖上鋁環。要重新調整對焦環對焦範圍,所以原來限制對焦範圍的機構捨棄,這裡重新鎖一隻柱狀螺絲以便控制無限遠的位置。
另外一面。這一面已經噴黑漆,
原來這裡的環鎖回去。在中間鎖鏡組處要磨個缺口,做為鏡心角度定位用。

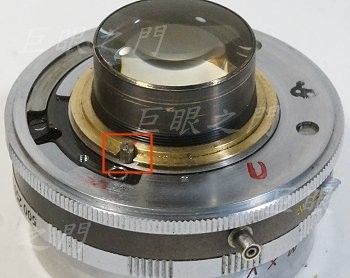

原來這裡有螺絲孔,但是沒有鎖螺絲,現在鎖個短螺絲做為定位用,原來的銅環也要磨缺口。

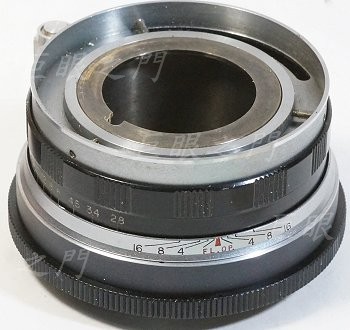

鎖起來合體。

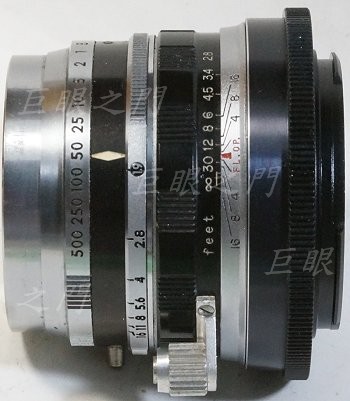

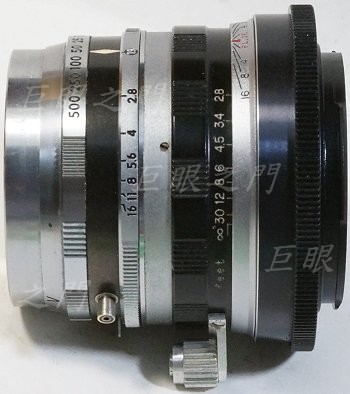

側面,對焦無限遠處。
對到最近處,經過改造,對焦系統的伸出量已經達到 4.4 mm,大約可以對到 50 cm 以內了,應該夠用了。
