這是有名的 120 底片用坦克，重的很，自成一個非常特別的體系，在底片機時代可是風光的很。
相機主人改了個鏡頭要用在它上面，但是無法測光，於是來研究一下。圖中左方的紅框中是壓光圈桿，與 Pentax 的底片機或是數位單眼的結構是一樣的。上方的紅框中有個桿子，是光圈連桿，轉動光圈環到最大光圈時，這個桿子會被向順時針方向壓到底，與 Pentax 的早期底片機結構也一樣，但是底片機的桿子在機身中的位置稍微偏向右方。

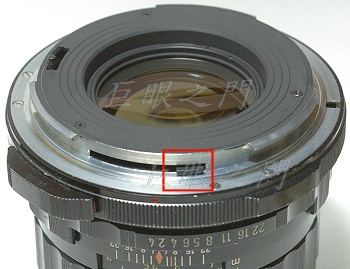

這個凸出的短桿會頂住機身中的光圈連桿而傳遞光圈值的訊息。

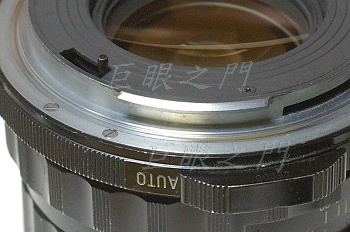

鏡頭上有自動縮光圈以及手動縮光圈的 A/M 切換開關。

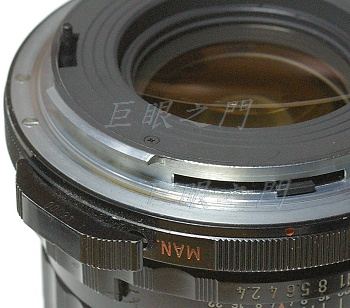

這是縮光圈狀態，但是這個桿子與一般 135 底片鏡頭的 A/M 切換不太一樣，撥下去並不會鎖在手動的位置，一放手就彈回，算是景深預觀的功能。如果要固定在手動光圈呢，那就要把撥桿往外再撥一下，切換開關就會固定在手動位置，而要恢復的話，在凸桿上壓一下就好。

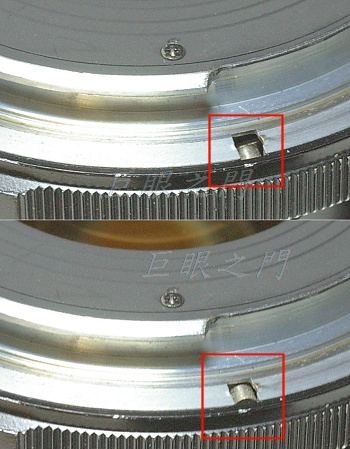

其實 A/M 切換開關還有機關，左圖中上圖是放在自動時，下圖是放在手動時，看出來差異嗎？在鏡頭卡榫孔中有個會移動的零件，在自動縮光圈時會凹下，而手動時會頂出。

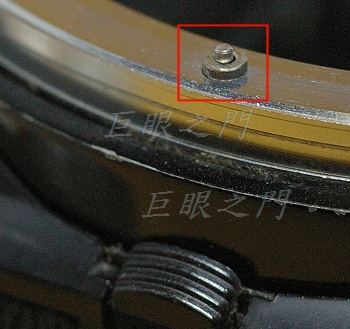

上圖中的機構是與機身上的鏡頭卡榫有關，這個卡榫與一般 135 底片相機的卡榫也不一樣，中間還有個小凸起，自動光圈時鏡頭中的機構會縮起，這個小柱子會彈出，而手動光圈時鏡頭中的機構會頂出來，於是將小柱子壓下。
手動光圈時，這個小柱子壓下時測光表就會不動作，無法測光，因為機身的設計是開光圈測光，此時鎖了光圈即使測光測出來的也是錯的，算是防呆裝置吧。
但是如果只將小柱子壓下，而沒有把機身內的光圈連桿壓下，似乎也會有測光值，而且與實際上的很接近，但是底片機要確定的話，有點麻煩，不像數位實際拍一下就知道。不過鏡主說以前另外一隻改的非原廠鏡頭並不能測光，也許要配合機身的測光設計會比較保險吧。
如果自己改的鏡，就要配合這些機構才能測光。因此後來幫鏡主改了這隻用 Helicoid 的鏡頭就做了測光機構。

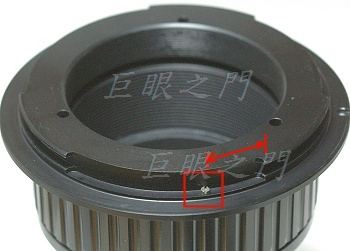

在適當的位置打了一個小螺絲，螺絲的靠右方邊緣與旁邊的插刀外緣尖角距離大約是 13 mm。這個距離是與原廠鏡頭轉到最大光圈時壓光圈桿的位置比對得來的。

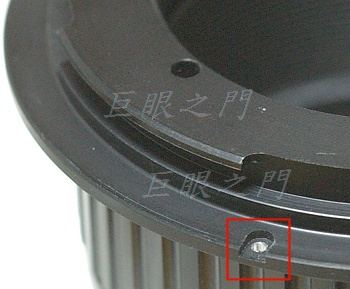

但是鏡頭卡榫孔中央也要鑽個小孔，以便使卡榫柱子中央的小柱子彈起來。
D.T. Tang 製作
