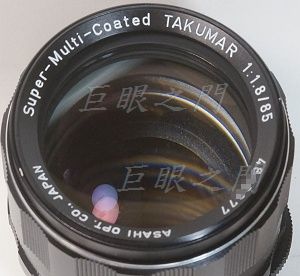

這隻也算是大眼睛了,鏡主要改為 Nikon F 接環,但是 M42 鏡頭如果要非破壞性改 Nikon 的話,必須要將鏡心後調 2.1 mm 以上,因為 Nikon 法蘭距為 46.7 mm,M42 法蘭距為 45.5 mm ,相減為 1.2 mm ,一般 M42 轉 Nikon 用的轉接環大約 0.9 mm 厚度,所以至少要能調整 2.1 mm。而這個尺度是很困難的,鏡頭並沒有那麼不精密,所以沒有預設那麼多的調整空間,超長焦距的鏡頭也許可以,但是這個焦段沒有辦法。於是鏡主想要把鏡身內部加工試試看,最後是否能成功?其實只做了一半,後面的看鏡主自己怎麼玩吧,我只是幫他把一些地方銑掉而已,但仍然還差一點點。我是強烈建議不要這樣玩,研究哪些位置頂到其實很耗時間,除非自己有閒暇。
85 mm 焦段可以接 Nikon 的多的很,幹嘛一定要買 M42 的去改呢,還一定要非破壞性改。

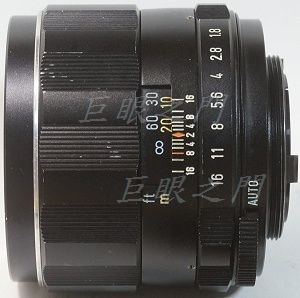

側面。
光學結構六群六片。

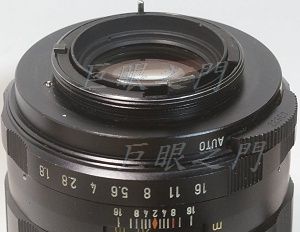

尾巴。

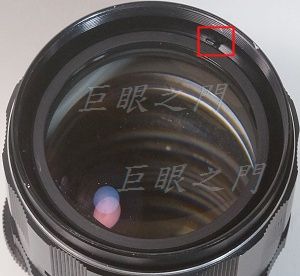

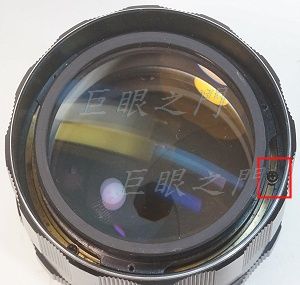

這一系列的拆法都差不多,銘環拆開,這裡有螺絲,拆開後可以將前面的濾鏡環取下。

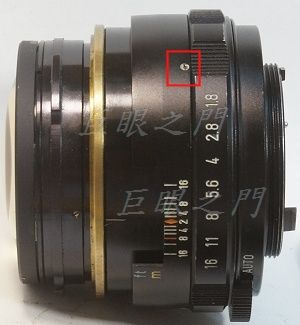

這裡是無限遠調整螺絲,拆開後可以將對焦環取下。
這裡的螺絲拆開後可以將景深環取下。

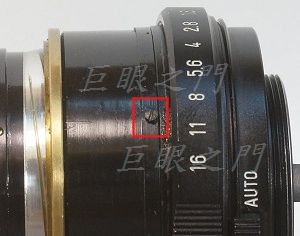

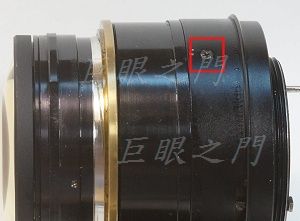

這個螺絲是限制對焦環轉動角度的,拆開後可以將光圈環取下,但要注意鋼珠。
這裡的螺絲拆開就可以將鏡尾取下。

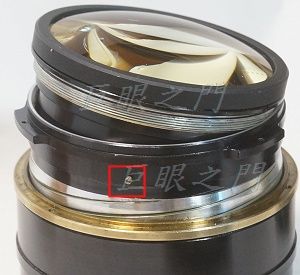

前鏡組可以轉出來,紅框中的螺絲是固定裡面光圈機構最大光圈位置的,能不動最好不要動。

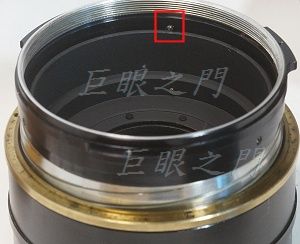

這是上圖中螺絲頂進來的位置。
此時如果把定位器拆掉,鏡心就可以轉出來,銅環也可以轉出來,但是忘了拍照,想像一下吧。
這裡是對焦導軌定位器。

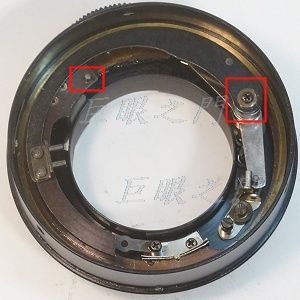

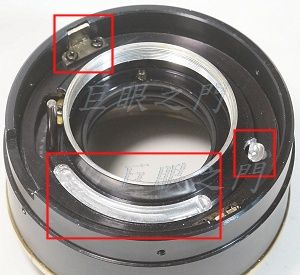

右方紅框中這個軸是控制拍攝時縮光圈的,鏡心如果後調,這裡會頂到鏡身,所以要換比較平頭的螺絲。
左方紅框中的小凸起是控制光圈大小的,鏡心後退時會頂到鏡身。

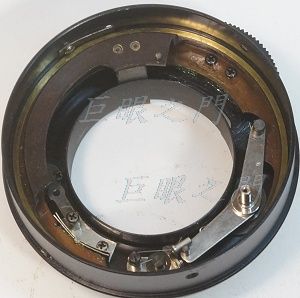

壓光圈機構拆下,這裡似乎沒什麼可以修改的。

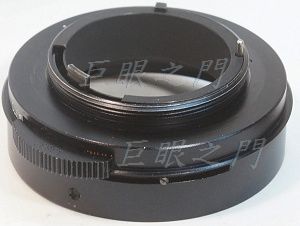

尾巴的外觀,後面的護環只是黏上的,用力就可以拆下來。

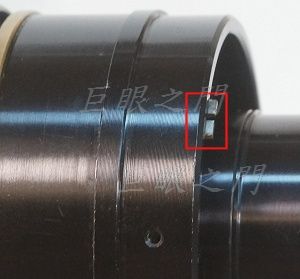

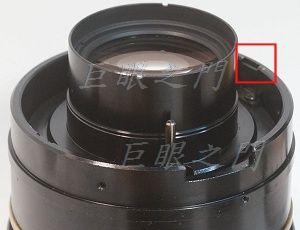

鏡心更後退時這個定位器會凸出,要磨掉一些。
定位器磨好了,已經沒有凸出。右方紅框中是會頂到壓光圈機構轉軸的位置,銑掉了一些。
下方紅框中的區域會頂到光圈控制的小凸起,所以要銑掉一區。
加工完了裝回,在 Nikon 機身上還是差了一點點,算了,放棄,讓鏡主自己玩吧。
