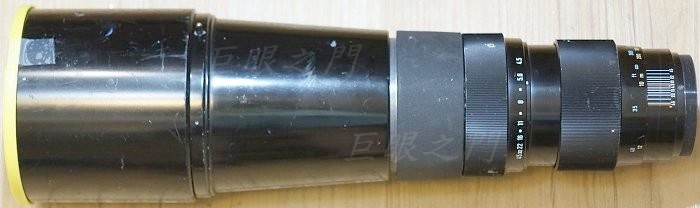

這隻大傢伙,拿到時,尾巴的一節不見了,而且光圈無法轉到最大光圈,整個腳架座後面的一節還會晃動。鏡主是由國外買的,沒有預期這個地雷這麼大,這一定又是不會弄得人亂搞。
如果要清理前鏡組,要由前面準星處轉開。

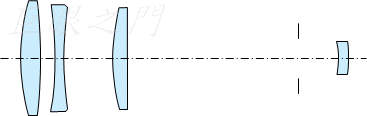

光學結構為 4 群 4 片。
先拆吧,後面有個鎖接環的環,但是原來接相機的接環已經不見了,猜想此鏡原來應該可以接不同的接環,否則不需要設計成鎖環的方式,印象中好像這隻 67 機身也可以用,不太確定。

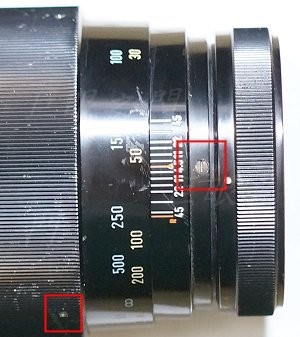

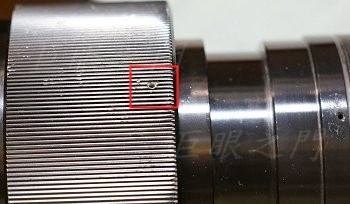

鎖環轉鬆,這裡會露出螺絲,螺絲拆了就可以將景深環又後方取出。對焦環上的止付螺絲鬆開就可以將距離表尺環由後方取出。
表尺環以及景深環都取下了。

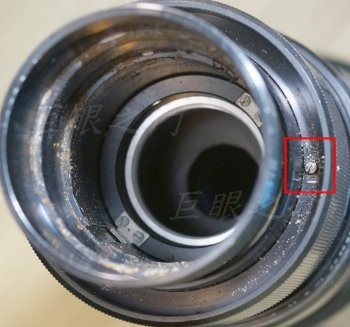

由後面看,原來鏡筒內還有兩道光欄,已經取下來,後鏡組也已經取下。
縫隙裡面可以看到三隻螺絲,這是鎖對焦環的。

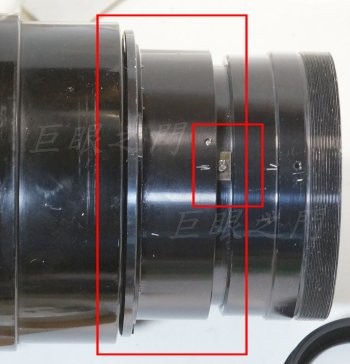

對焦環拆下後,大紅框處有個環,小紅框處理面有個金屬片,外環上也有金屬片向內凸出,這個就是無限遠調整裝置。調整金屬環的角度,再把外面的對焦環鎖上就可以了。

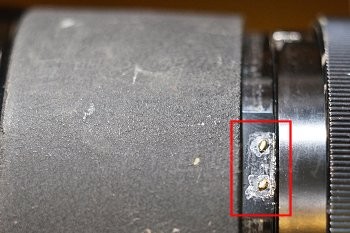

左方是腳架座,右方是光圈環,之間有兩個螺絲只剩下沒有頭的螺絲,這裡原來應該有個瞄準用的準星,斷了。

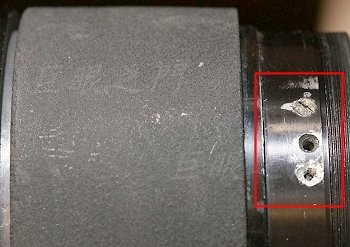

光圈環轉開,這裡怎麼這樣亂七八糟好幾個洞!這又是亂搞。這裡原來有固定螺絲,但是原來裡面的孔滑牙了,所以又鑽,鑽的又不好。

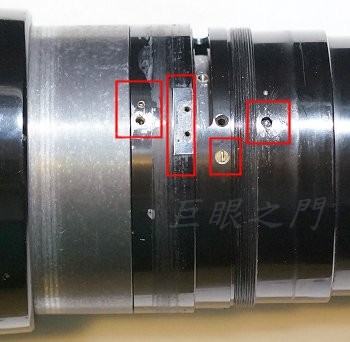

把腳架座子取下,最左方的紅框中原來有止付螺絲,都鬆動了,難怪整個尾巴都在晃動。而且原來的尖頭止付螺絲遺失了,竟然配了個圓頭的,這裡不能用圓頭的,而且還把原來的孔挖大,用了比較大的螺絲。重新鑽孔配螺絲。左方起算第二個紅框中是原來有斷掉螺絲處,把斷的螺絲取下。這個準星應該很容易斷,就不要再重做了。
左起第三個紅框這裡原來的螺絲孔也滑牙,所以重新鑽孔鎖螺絲,最右方處是光圈定位鋼珠的位置。

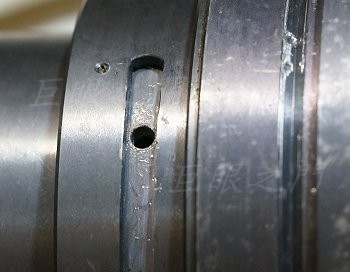

把鎖住整個尾巴的止付螺絲轉鬆,就可以將整個尾巴取下,這裡原來有個長螺絲,是控制光圈用的,但是這個洞竟然也滑牙了,可以搞到這樣,真是輸給他了。

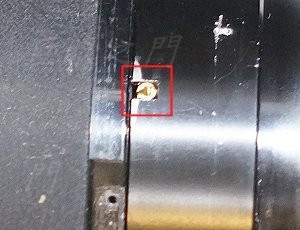

尾巴止付螺絲修好,裝回,光圈環控制機構裡面重新黏了一個銅環,先攻好螺紋再黏進去。
重新用銅棒做了長螺絲。
光圈機構轉上去,鎖上長螺絲,算是修復了。

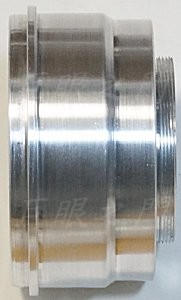

最尾巴做了鋁環,後面是鏡主要的 T 接環螺紋。

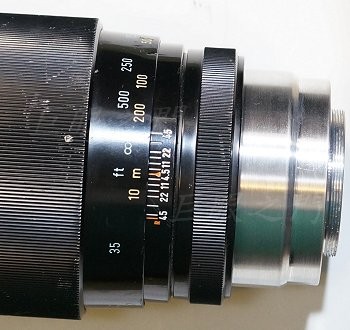

鎖上鋁環,這樣後面就可以接不同的接環。
一般這種長鏡多半無限遠位置都可以超過一些,免得熱漲冷縮之類的造成無限遠無法對焦,但此鏡原來似乎他的表尺不是這樣的,但還是留了餘地,使無限遠可以超過一些。不過這樣原來的表尺可能就不準確,但這種長鏡沒有人用表尺來對焦的吧。

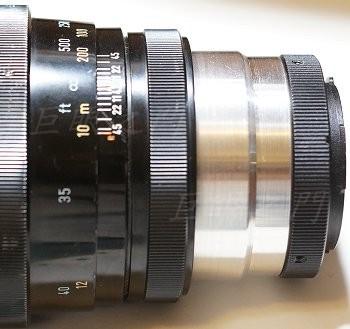

裝上接環,算是整個修復,最後還要送去做陽極染黑。
