日前向網友買了一隻 Pentax 1.7X AF adapter，這隻 1.7 倍的加倍鏡很神奇，可以接上任何一隻手動鏡而有自動對焦的功能，曝光則要加 1.5 級左右。
請注意此鏡本身有自動對焦功能，裡面的鏡片可以與機身的對焦旋轉桿連動而使鏡片前後移動。
一般的所謂自動對焦加倍鏡只是有一隻連桿將對焦馬達的轉動傳到前面的自動對焦鏡頭而已，裡面的鏡片其實不會動。
此鏡自動對焦的原理是轉動鏡片組調整鏡組與原來鏡頭的距離來對焦。但是要先將原來的鏡頭大概對一下焦點，差太多也是無法對焦的。一般的使用是建議將原來的鏡頭轉到無限遠再來使用。
此鏡還有一個很強的地方；一般的鏡頭光圈小於 5.6 就很難自動對焦，但是此加倍鏡接上 5.6 的鏡頭似乎對焦時也沒問題，這時實際的光圈其實已經是 5.6×1.7。
這隻鏡是 4 群 6 片，第 2 以及第 3 群都是膠合鏡，所以這隻是有些脫膠變質的潛在危險。我手上這隻就有些變質的前兆，不過暫時還可以用，拍出來好像也沒什麼影響。變質的情形非常初期，想拍那些反光點也拍不出來。開始是想將鏡片拆出來擦擦看，到底是變質前兆還是有些塵點，但是最後還是沒拆開，因為此鏡還沒有爛到要豁出去的地步。
要拆的話先從後方著手，接環上有五顆螺絲。
五顆螺絲拆下後，接環可以取下，但是千萬注意，那些接點、彈簧以及那些塑膠圈千萬注意不要彈出去不見了。拆的時候動作要慢，接環裡面有許多彈簧，所以螺絲一拆開，接環就被頂起來，此時要先用牙籤等尖的東西將那些接點戳一下，讓它們留在鏡身上，免的隨著接環掉出來。有些塑膠圈也許會留在接環上，要先把那些拿出來收好，免得拿來拿去弄掉了。

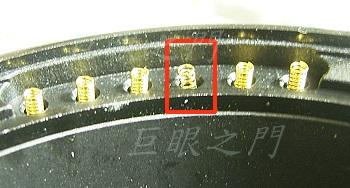

這是近照，每個接點底下連著一根看起來是鍍金的彈簧，頂上有個鋼製的金屬帽，金屬帽外面套了一個塑膠環，是使接點與接環絕緣用的。
這是幾個留在接環上的塑膠帽。
拆完了，拆拆裝裝才發現原來這幾個接點的高度是不同的，由左圖中可以看出，金屬帽的凸緣厚度不同，金屬帽的末端弧度也不同。凸緣比較薄的末端比較圓，裝好之後會較為突出。可是其他的接點裝好了看起來也是突出於接環面，應該也是會與接點或接環接觸，實在看不懂為何有的比較突出，電阻值又不是靠接觸緊密與否來控制的。
如果以鏡尾接環向上的方向來看，由光圈釋放桿算過來第三個以及最後一個接點較為突出。這一點本來也搞不清楚，問了網上有此鏡的朋友，才知道似乎每一隻都這樣。
後來研究了一下自動對焦鏡的接點規格，第三個接點其實是對應機身上的那個凹下的接點，該接點突出一些才能接觸到機身的凹下處。另外一個接點應該是接觸後機身才會做自動對焦的動作。如果用 M42 鏡頭，似乎要將這些接點之一與接環短路才會有自動對焦的動作。
其他接點則是控制光圈資料用的，如果接的是 A 鏡才有用，否則也沒有用處。
接近光圈釋放桿旁，有一隻彈力不算小的凸針，這隻針底下還有彈簧，彈力不小，彈簧直接接觸另一面的接環，這應該是使前後接環導電用的機構。
整體看來此鏡的塑膠零件甚多，鏡身、鏡筒似乎都是塑膠的。
此鏡有對焦機構，中央的鏡片組會轉動，雖然此鏡有卡環，但是拆的時候卡環會跟著鏡片組轉動。嘗試了一下，不敢用暴力，怕把對焦機構的齒輪弄壞。

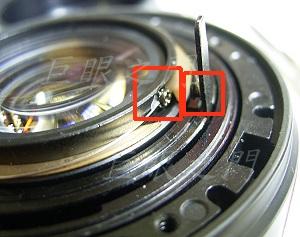

想嘗試用別的方法，看能否將中間的鏡片組先整個取出。光圈釋放桿有一條細絲彈簧繞在鏡片組外框與釋放桿上。左方的紅框中為鏡片組外框上面的固定螺絲。

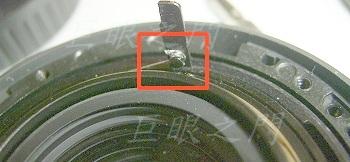

這是光圈桿上的固定螺絲。
從光圈桿上將彈簧拆下，可以看到彈簧已經彈成一直線。鏡組外框有一圈黃銅卡環，可以弄鬆取下。
取下銅卡環，發現好像不能做什麼，因為鏡組外框外面有一個卡環，也有缺口，可是缺口對準光圈桿，那個位置剛好又有固定彈簧的突起，工具無法卡入缺口，當然也無法拆卸。
從前面拆拆看，前面也有五隻螺絲。
在拆鏡鈕以及相對邊的這兩隻螺絲特別長，稍微要記得，否則大概會惹禍。
這些接點也很詭異，從拆鏡鈕起算，有六個接點，第四接點的末端是平的，但是後來才發現這個鏡頭應該以前被拆過，而且似乎裝錯了，因為對照機身看起來，第三接點才應該是平的。第七個孔中有彈簧，但是沒有金屬頭的接點。

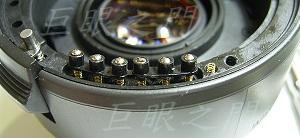

這是近拍，可以發現最右邊的那隻彈簧似乎圈數比較少，比較稀疏，取出來會發現比較長。左方算來第三隻彈簧也是圈數比較少，比較稀疏，可是長度與其他的一樣。這真是奇怪的設計，為何有兩隻彈簧圈數比較少？只是製造批號不同？還是故意的？我猜這兩隻可能用處不同，彈性係數搞不好不同，外觀有所差異，裝配時比較不容易混淆。
這是拆下來的拆鏡鈕。

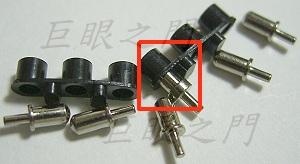

這是接點，紅框中這個末端比較平，凸緣也比較厚。其他的接點外觀則相同。
再說一次，這個末端較平的接點後來發現應該是第三接點，也就是說應該與它左邊的接點頭互換。

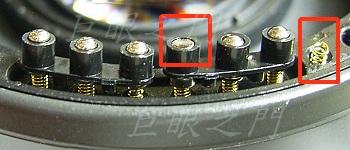

紅框中這隻圈數比較少，但長度一樣。末端較平的那個接點應該是接在這隻彈簧上面。
這裡有三隻螺絲，拆鬆後中央鏡組可以活動，但是仍然拆不開。拆到這裡，能拆的都拆了，還是拆不開。因為此鏡還沒爛到豁出去，因此宣告投降，等收集到資料再說。
接下來更奇怪，此鏡要拆的另一個原因是裝了K鏡似乎光圈不能縮到最小，而且在 M 模式，按下 AE-L 有時也不會縮光圈測光，實際拍也都會曝光過度，所以想拆開研究一下。
本來以為是機身的按鈕故障，但是發現沒有裝鏡頭就可以運作，而且裝了鏡頭會測光，只是光圈不會縮，測出來值也不對。把鏡頭拆下測試，卻發現光圈桿都會縮到定位，這真是太奇怪了。
幾經研究，發現把那些接點短路的話，按下測光鈕，光圈釋放桿就會只縮一點點，那當然無法縮到最小光圈。短路的接點不同時，光圈桿有時也會縮到不同的光圈，但都不是最小光圈。
繼續研究發現如圖中將這三個接點用膠帶貼住就可以將 K 鏡縮到最小光圈。
就是這三個接點要貼住，貼住以後用K鏡就可以 AF，曝光則要先用M模式測光，測光時也會縮到預設的光圈。可是由藍框中起算第三接點如果貼起來，用 A 鏡就無法光圈自動，因為那是 A 鏡的接點。莫非此加倍鏡只能用 A 鏡？用 K 鏡就要貼起來？太不合理。
後來不甘心再去找說明書，找到了 1.7X 鏡的說明書，但是只談到 SFX，拜託那個相機多老了！再找 Ds 的說明書，其中並沒有說 M 鏡有這樣的問題。那怎會這樣，實在不合理，再對照一下機身，發現問題了，原來這隻鏡頭可能被人家拆過，裝的時候前面的接點裝反了一個，由紅點算起來的第三接點是 A 鏡用的，那個接點是平的，A 鏡在轉到 A 的時候鏡身接點才會突出來，才會與這個接點接觸；而 K 鏡沒有接點，不會接觸到這個接點，而會將其他的接點都短路，這樣就合理了。
弄了半天原來是有個接點裝錯了，應該是以前不知第幾手的擁有者裝錯的，因為我拆了鏡尾發現幾個接點不一樣，於是前面的接點在拆的時候就每一步拍照，照片中也顯示原來是第四接點是平的，就是它惹的禍。
由修理這隻鏡頭的經驗中可以告訴我們，拆這種有電子接點的鏡頭一定要注意每個電子接點相關的接觸點形狀、突出程度、材質等等，看哪個接點與眾不同，否則有時裝錯一個就要花許多倍的時間來解決。
