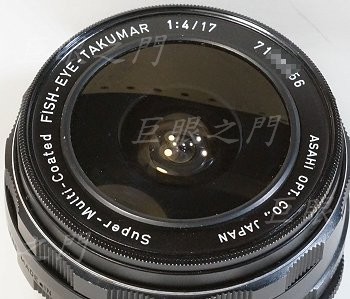

這隻其實還滿有名的,只是以前很想,但是現在完全心如止水。

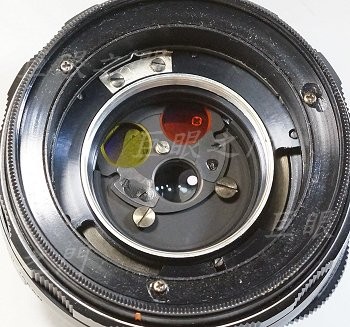

光學結構 6 群 10 片,綠色處為內置濾鏡。

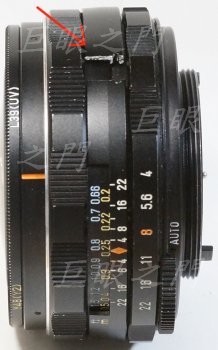

這個外環竟然會斷掉!也太奇怪了。

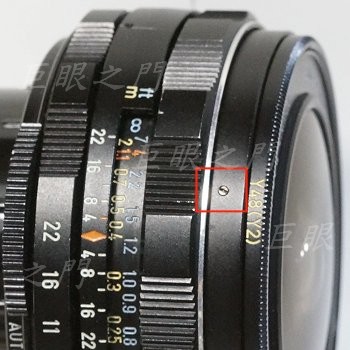

這裡有止付螺絲,要拆掉。

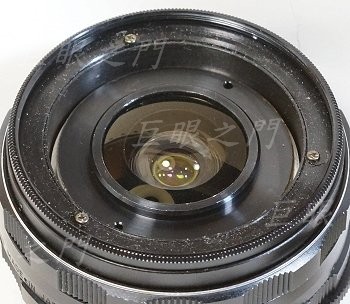

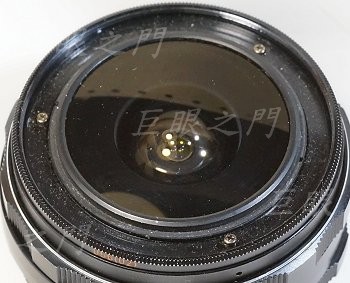

銘環轉開後有三隻螺絲,也要拆掉。
先把前鏡組轉下來看看,但是後來發現其實鏡組應該不需要拆。
鏡組再轉一組下來。

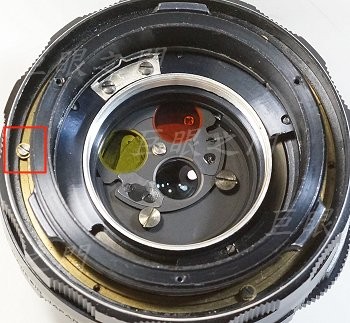

上面的檔板拆除,看到裡面固定對焦環的螺絲,這些螺絲也有調整無限遠的功能。

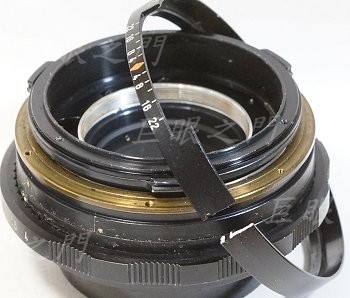

斷掉的環其實沒有真的整個斷掉,裂開了而已。現在可以取出。
取出的斷環。

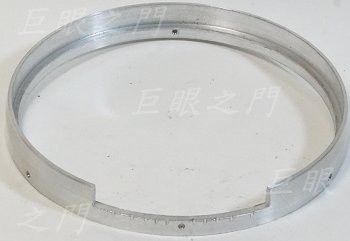

本來想車個環由外面把斷掉的環箍住,但是評估以及初步試做結果,發現似乎不好弄,因為要留出缺口,還要非常剛好,但是原來的環已經有些變形,如果要箍住,其實還要鎖螺絲,等下鎖的時候又裂開更大,那又麻煩,還是算了。重做吧,重做不是大問題,但就是原來的那些字不好弄,就只能刻些記號。

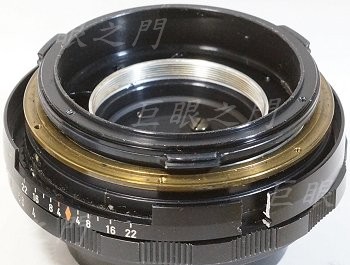

先鎖上試試看,可以用。

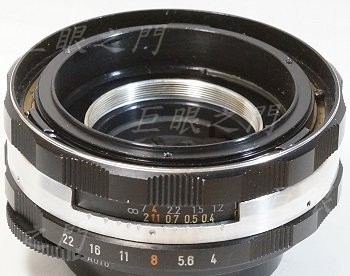

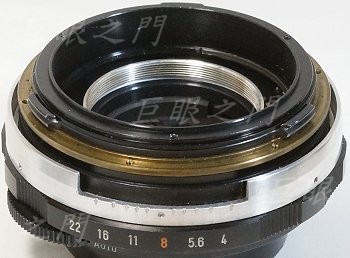

上面將對焦環裝上,也可以運作,可以了,其他裝回應該就可以恢復。但還要去做陽極染黑。

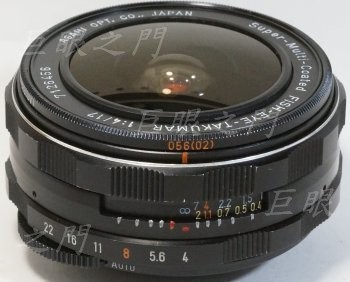

陽極染黑完成後的外觀。
