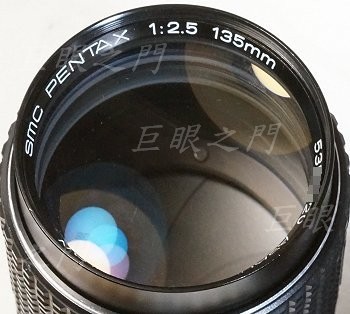

不算很大的大眼睛。

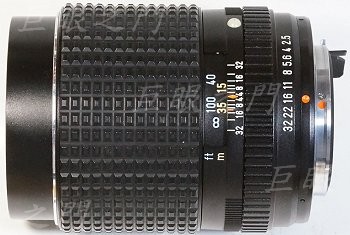

側面。
光學結構 6 群 6 片。

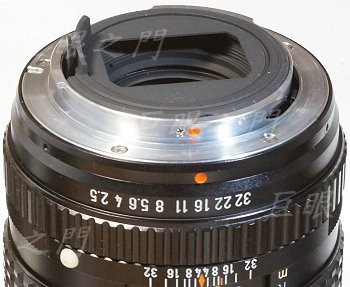

尾巴。

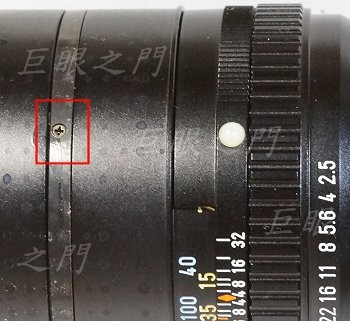

對焦環上花紋橡皮剝開,這裡是無限遠調整裝置,倒是有點怪異的結構。

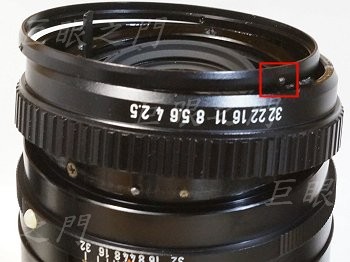

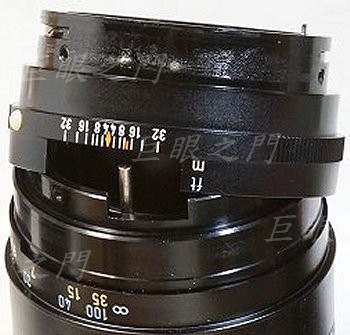

尾巴最後面的環,側面有止付螺絲,鬆開可以將環拆掉,底下的光圈環也可以取出。

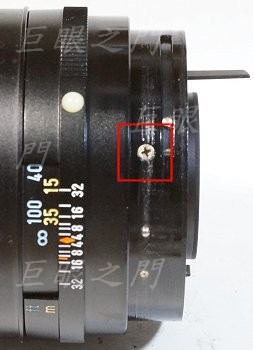

這裡側面的螺絲拆掉可以將尾巴的基座拆除。

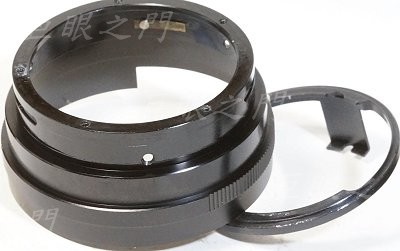

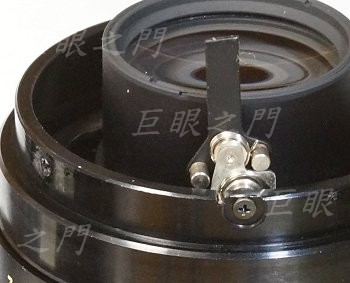

基座拆開。

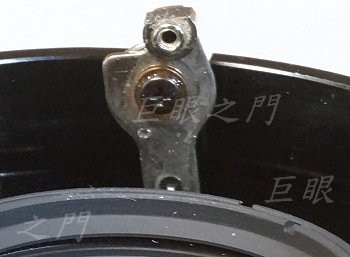

這個零件太長,要磨掉,但是要拆下來磨。

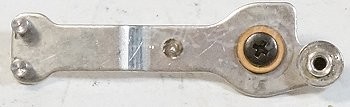

原貌,黑色的部份原來有螺絲,圖中已經將螺絲取下。
黑的部份拆掉。
末端其實還是有點長,磨掉,裝回去。
尾巴裡面還有個光圈連動環。

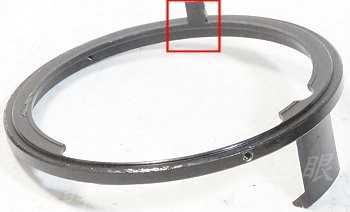

連動環上這個凸起也要磨掉,或是剪掉。

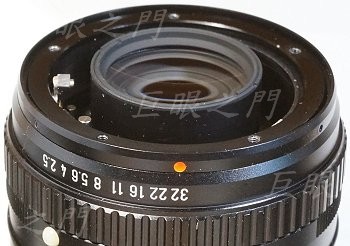

光圈環以及基座、尾環都裝回去。

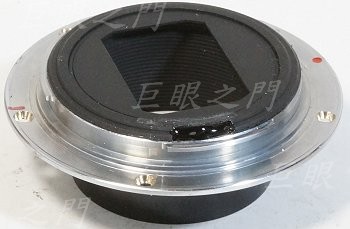

將原來的護環車修了黏在 NF 接環內,有缺口處用 AB 膠補起來。
尾巴裝上。

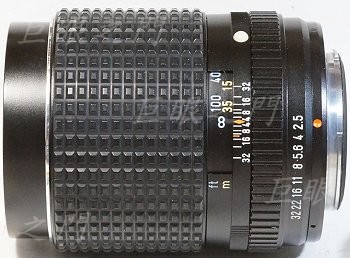

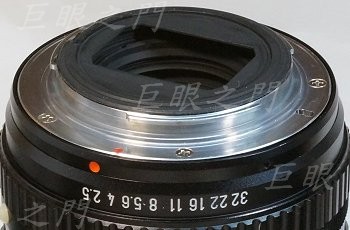

側面,完工。看起來不難,不過接環上螺絲孔要對位置倒是有點麻煩,要做個「工模」來鑽孔才會準確。
