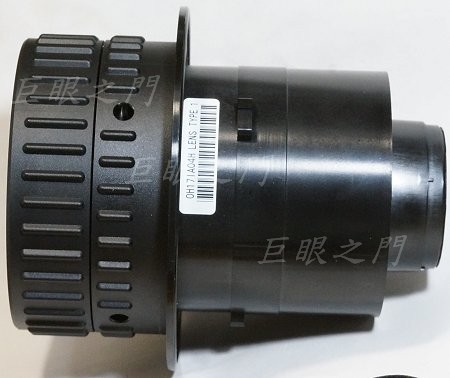

這應該是單槍投影機用的鏡頭,好大隻,稍微有點變焦,焦距大約在 30 mm 左右。

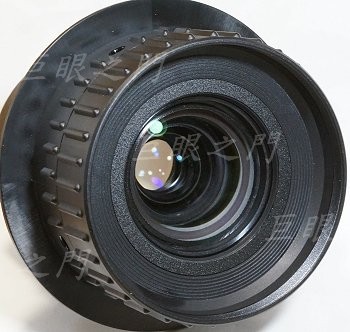

正面。

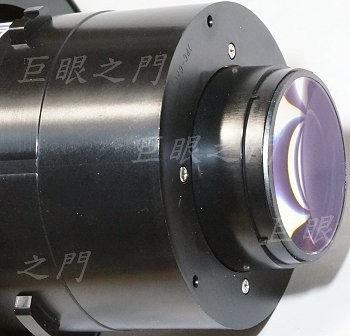

尾巴很凸出。這個有點難改,不好固定,尾巴都塑膠做的。尾巴的外殼有四隻螺絲固定,這個尾巴還很奇怪,中間的孔並不是在「中間」,稍微偏心,可能是故意的,因為投影機一般都放桌上或是懸吊在屋頂。

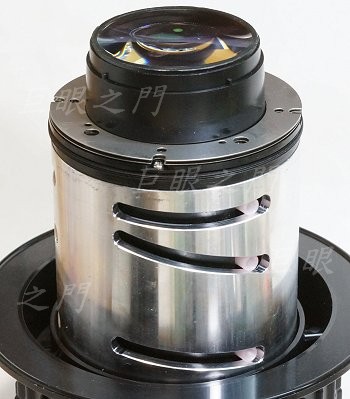

尾巴外殼拆開,裡面的狀態,有兩片墊環,墊環沒有用,可以取下。
做了這個形狀的鋁環,要鎖在尾巴外面。

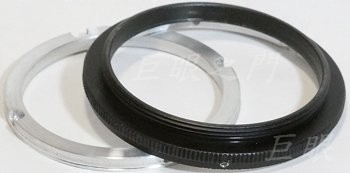

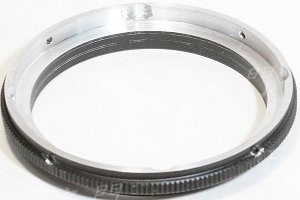

找了 M52 的螺紋環,內側車修,挖幾個凹處,要避過尾巴的螺絲。
要這樣扣在外面。

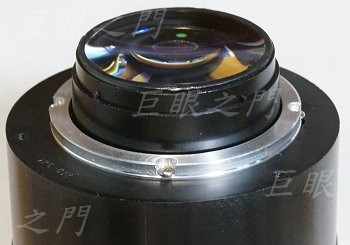

用原來的螺絲鎖上鋁環。

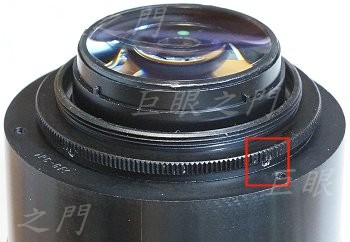

外面用止付螺絲鎖上。

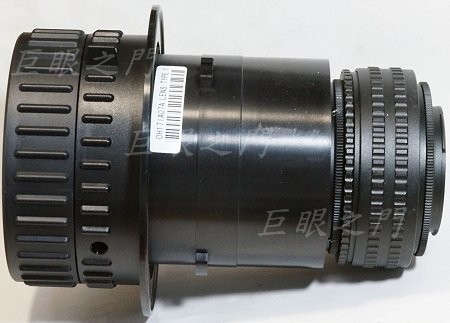

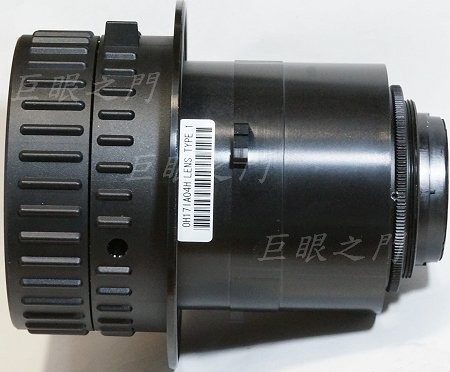

側面。
尾巴可以接 52-42 mm 內徑,長度 25-55 mm 的對焦筒,後面用 3 mm 的 Sony E 轉 M42 的轉接環,這樣可以對到很近。其實此鏡並不一定要用對焦筒,直接車接環接上也可以,而且也可以對到幾十公分的距離。
