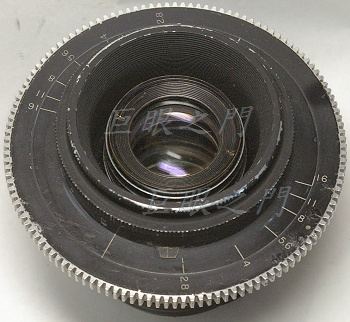

這個大鏡頭外觀很大，但是鏡心只有一點點，應該也是老電影鏡。但是看四周又有齒輪，好像又是什麼自動儀器上的。四周看看竟然找不到廠牌名稱，只好說是不明廠牌。

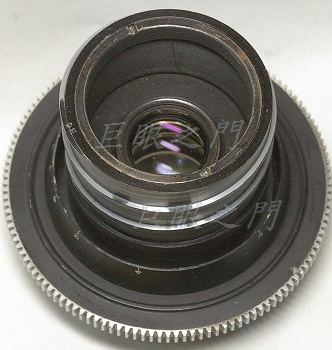

尾巴的外觀。

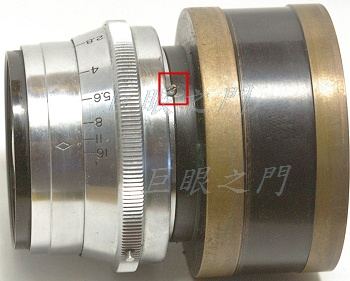

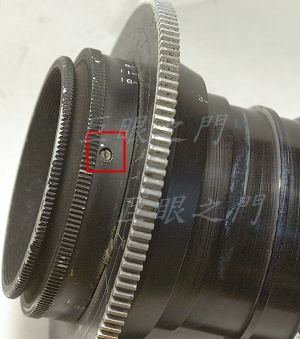

拆的話，這隻螺絲轉開。

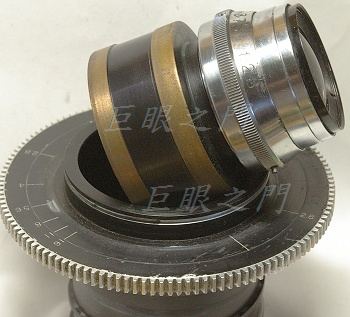

前面的部份拔起來後，裡面的鏡心也可以抽出來。

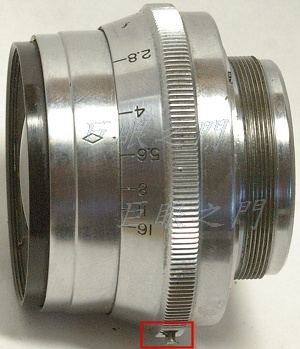

這隻螺絲要拆下。
鏡心拆出來了，底下有隻凸出的桿子，其實是螺絲，沒有用了，可以用鉗子夾著轉出來。

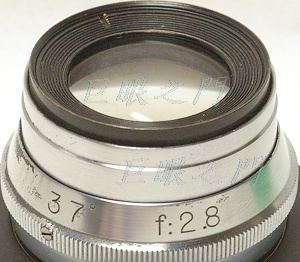

不但沒有廠牌，連焦距都沒有，只有 37 度視角的標示。拍遠處景物與 55 mm 鏡頭比較的結果，焦距大約是 77 mm。
鏡片裡面有點髒，拆出來清潔一下。這是後鏡組的側面，兩片黏合，前鏡組也一樣是兩片黏合，所以猜想結構可能是五片三組。
把原來鎖鏡心的銅尾巴有螺紋的部份車下來。
反面，車到塞進 M42 接環可以對到無限遠。
這是 M42 接環。
剛好放進去，邊緣用小螺絲鎖起來。
尾巴。

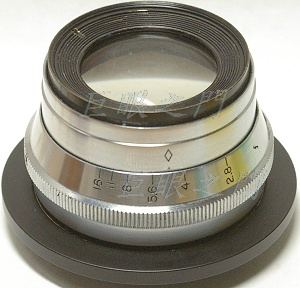

鎖上鏡心，轉上去就好。但要注意，加工時要考慮鏡組的中心線。

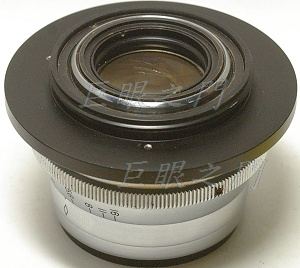

反面。

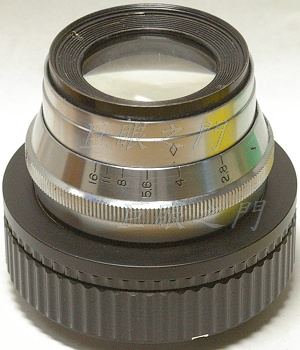

裝上 hilicoid。
D.T. Tang 製作
