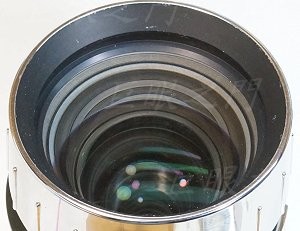

前面是很大的前鏡片。有五彩的多層鍍膜，顯然是現代鏡頭。

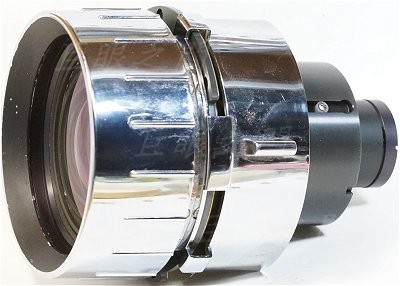

側面，這應該是個單槍投影用的鏡頭，而且是很高階的，因為竟然可以涵蓋全幅，以前拆過的一個連 4/3 都無法涵蓋。最前面是對焦環，右方的是變焦環，一般投影鏡的變焦倍率都很小，就只是可以有限度的調整投影出來的大小而已。
整支鏡頭沒有銘環，所以也不知道廠牌。焦距與光圈值也都不清楚。標題上的數值都是與其他鏡頭比較後估計的。

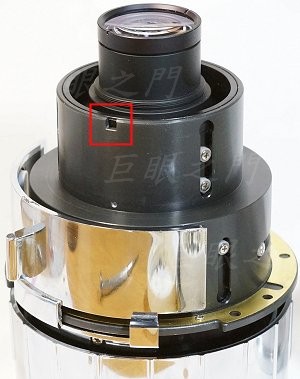

後面長這樣，其實這個鏡要好好改的話很麻煩，因為很多機構都露出來，真要改要做一些外殼檔起來才行，不過那樣會很貴，與鏡主商討後認為先簡單改就好，真的覺得值得再去做其他的外殼。

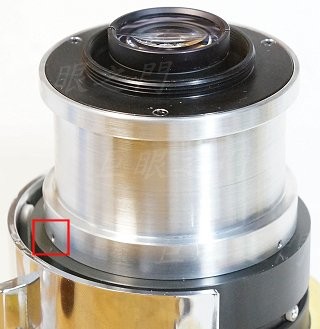

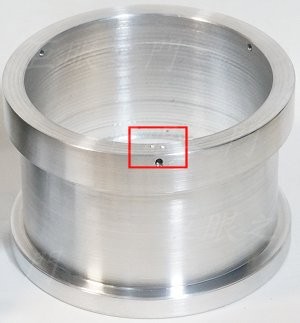

做了個鋁筒，這裡有兩個小凹痕，裝配時要對齊前面一張圖中紅框中的缺口。這個鋁筒要用止付螺絲鎖在鏡身上，但是鏡身上有變焦機構，如果鎖緊一定會有應力而造成變焦阻力，所以要把螺絲鎖再儘量靠近基部位置。
鎖上鋁筒，後面鎖上 M42 接環。
後面裝上 17-31 mm 的對焦筒以及 Nikon F 接環。這個鏡其實本身有對焦機構，但是只能對到 1 公尺左右，所以裝個對焦筒。但要說明一下，以光學系統而言，這種前組對焦的變焦鏡，其實後面用對焦筒在理論上是不對的，可能造成畫質降低，不過改奇怪的鏡頭就是玩玩，不要太認真。因為有做的過焦一些，怕有些對焦筒的長度會有較大的公差。實際使用時，還是把對焦環先轉到無限遠位置，再把對焦筒轉到剛好無限遠清楚的位置。然後拍攝時就只用對焦環，而不要使用對焦筒。如果真的要拍很進再去用對焦筒，理論上，這樣應該不會造成畫質降低。
這個鏡這樣改起來其實還有些問題，這個角度看還好，轉個角度會看到很多變焦機構等等的，看起來就像是沒穿衣服，有點醜，不過要把那些蓋起來，其實不太便宜，因為要做兩個不小的環套起來，看鏡主要不要做吧，要做再說吧。
拍出來效果好不好？A7 測試還不錯，這是短焦端。其實不錯啦，大光圈邊緣沒有很糊。算起來這種鏡頭不是拍無限遠的，應該就是拍一般投影距離比較好，也就是幾公尺到幾十公尺吧，這樣才合乎原來的設計。測試的圖片不要看色彩，我沒有去仔細設定。近拍的光線沒有很好，隨便拍拍，參考參考解析度就好。反正數位時代除了解析度其他都可以調整。
這是長焦端。
把 17-31 mm 的對焦筒身到最長，用短焦端拍攝。其實並不差，周邊不是很好，但是大多數鏡頭這麼大光圈拍都會這樣吧。原來預期用對焦筒伸長畫質應該不好，因為違反光學原理，不過看起來也沒很差啦。
拍蝴蝶圖鑑。
