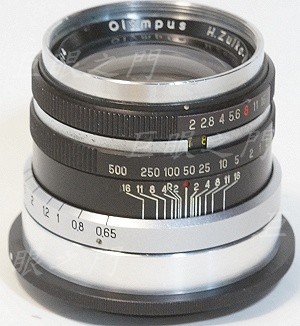

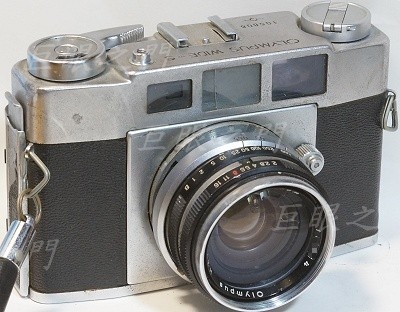

這隻以前改過，但以前是用對焦筒，這次鏡主說要保留原來的對焦系統。
拿到時對焦環上的表尺環是鬆脫的，對焦環也卡死。裡面的鏡片也有不少霉斑，但大致都清掉了，鏡片還堪用。

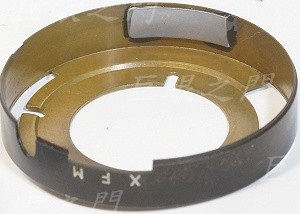

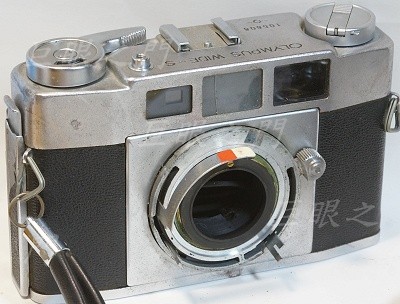

把底片室內的鎖環轉開鏡頭就可以轉下來，如果用對焦筒，那這樣就夠了，其他不用拆，但鏡主想保留原來的對焦系統，所以還要把對焦機構拆出來。紅色的部份會在景深環上之內，由景深環上的小孔可以看到這個紅色的部份。
把紅色的那一塊切下來黏在裡面就好。

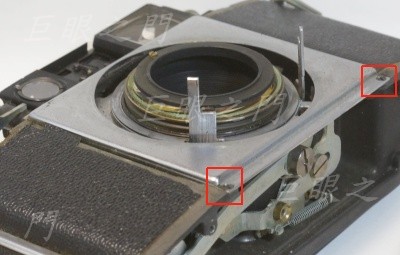

對焦環拆除，底板與頂板也拆除，紅框中的兩隻螺絲鬆開就可以將面板拆掉，後來發現似乎頂板不需要拆。

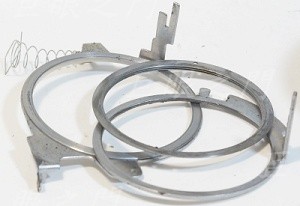

一堆機身與鏡頭連動用的環，這些都沒用了。

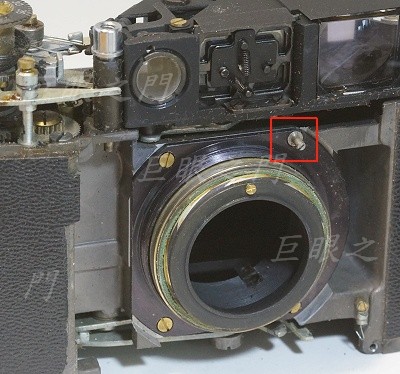

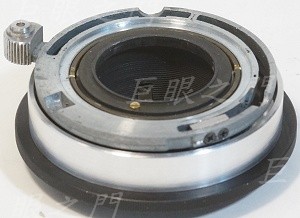

面板拆除後就可以看到四隻螺絲，拆開就可以將對焦系統取下。紅框中那一隻螺絲是限制對焦環轉動角度的，還要用到。

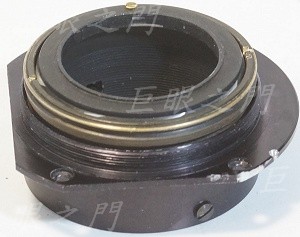

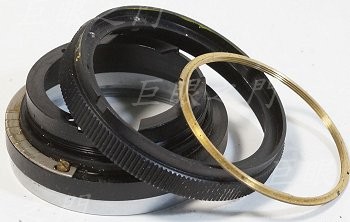

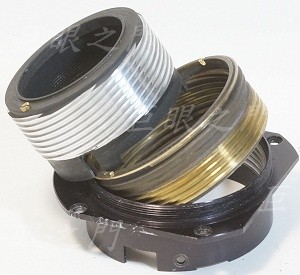

對焦機構有三個環，都是複螺紋。這個機構原來因為黃油乾涸而卡死，用了暴力才拆開，拆開後都要清洗乾淨。
裝回去。

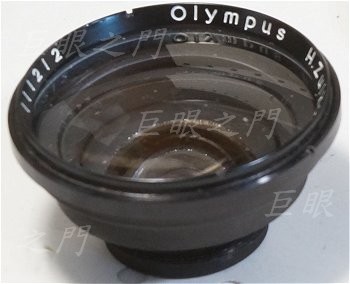

前鏡組有點入塵，拆拆看，鏡組可以直接轉下來。

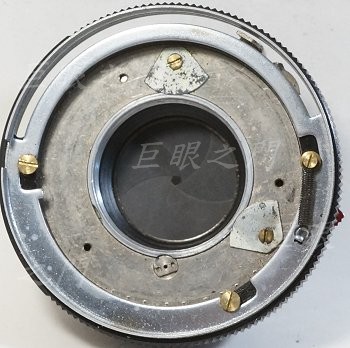

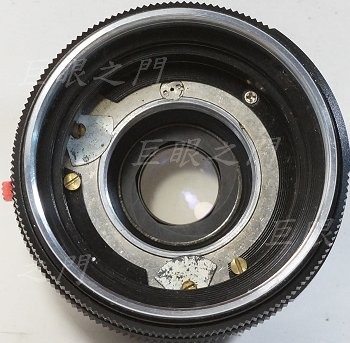

剩下的鏡身內部，三隻螺絲可以拆開。
拆下的光圈環的部分。
這部分可以分解。
剩下的鏡身。

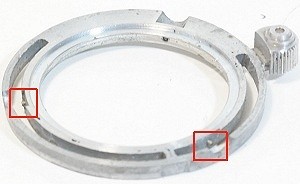

這是對焦環，周邊有三隻沈頭螺絲鎖在座子上。

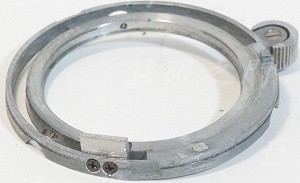

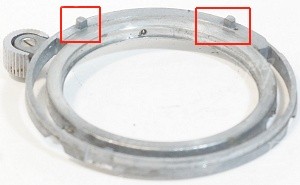

反面，有兩個凸起，是限制對焦範圍的，原來只能對到 0.65 m，要改造一下。
把上圖中右方的凸起磨掉，在縫隙中重新鎖一塊鋁板，這樣就可以轉動更大的角度，但是還要考慮轉太多，複螺紋會露出來，所以限制在這個角度，最近大約可以對焦到 38 公分了，應該夠用了。這樣的改法可以伸出 3.5 mm 左右，但是用對焦筒可以伸出來 7 mm ，所以那樣會更近，但實際上那麼近意義不大，因為大部分鏡頭沒有設計對到那麼近，畫質不會好。而且對到太近，鏡身與對焦系統之間會有縫隙，雜物容易進入複螺紋環內，不宜。凸起與縫隙邊緣的距離大約可以到 5 mm ，這個尺寸是大約不會有縫隙的狀況。

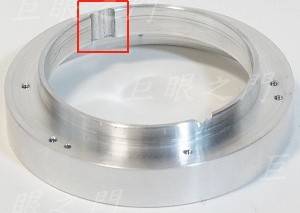

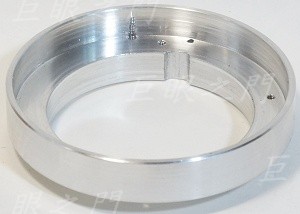

做了個鋁環，要裝在 Sony E 接環與原來的鏡尾之間。紅框中的槽是要容納鏡身上凸起的對焦定位導軌螺絲。鋁環的長度，不包括被 Sony E 接環遮住的部分，大約是 13 mm ，做的時候可以做長一點再修到適合的長度。

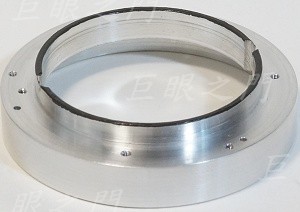

另外一面。
這個面後面會看到，所以要塗黑避免反光。

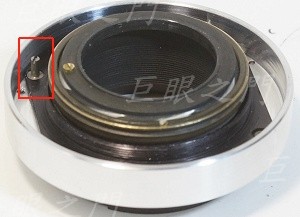

鏡座鎖進去。這個位置要用原來的螺絲。

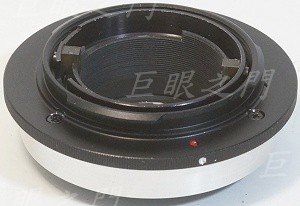

尾巴鎖上 Sony E 接環，接環與鏡身之間剛好有個小縫隙，可以避過機身的電子接點，至少在我的 NEX-6 上面使用沒有問題，應該沒有頂到電子接點。

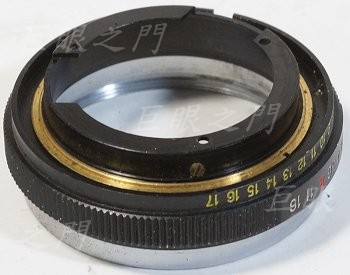

對焦環裝上。
尾環裝上，尾環上有缺口要對準座子上的螺絲頭。
鎖上鏡組，現在可以調整無限遠。

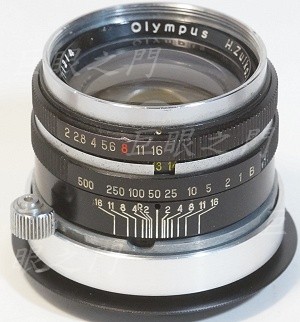

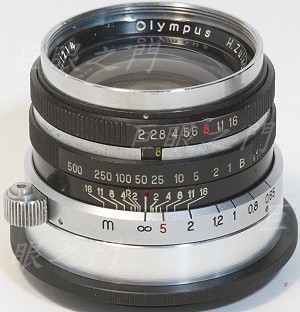

調整好無限遠，再把鏡組拆掉，然後把表尺環裝上，鎖好。這樣改完全保留原來的對焦系統，而且最近對焦稍有改善，外觀看起來原汁原味。
這是對焦最近處的狀態。

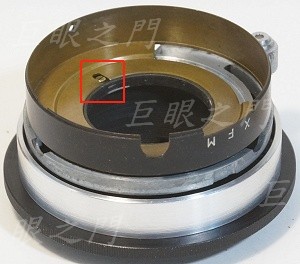

後來又改了一隻，但是後面竟然很凸出，所要把凸出物都磨掉，否則會頂到機身電子接點。
裝起來後，可以將對焦表尺環稍微鬆開，就可以由縫隙中調整無限遠了。

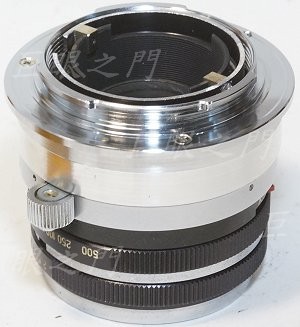

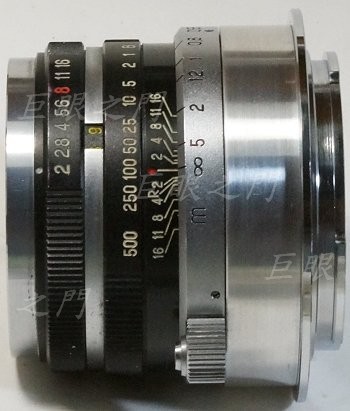

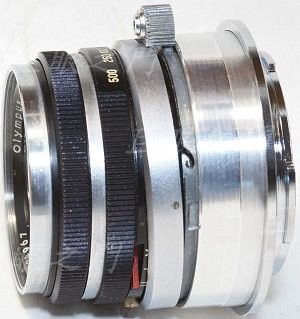

側面全貌。
