鏡主要改 Nikon F 接環。

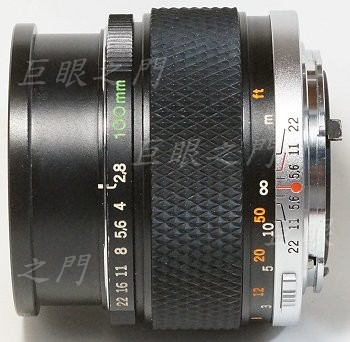

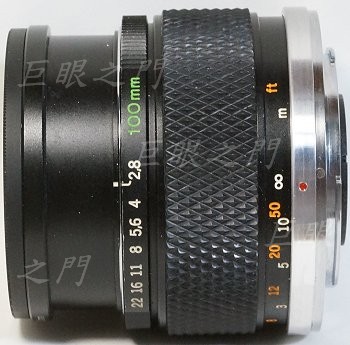

側面。

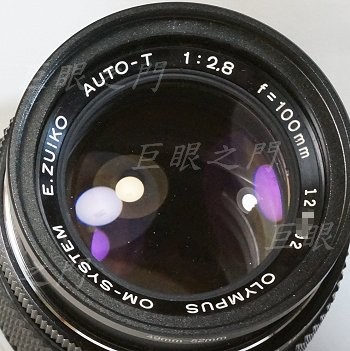

光學結構 5 群 5 片。

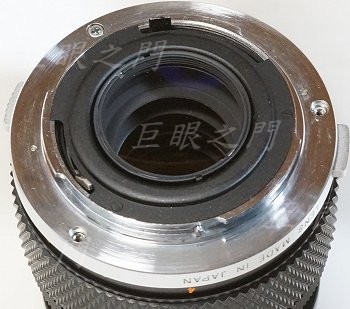

尾巴。

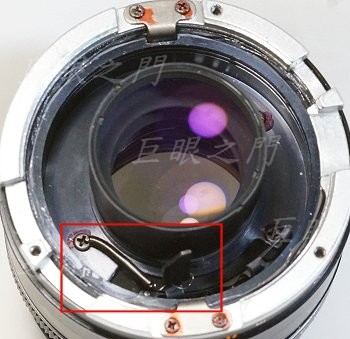

裡面用彈簧把開光圈桿拉住就好。

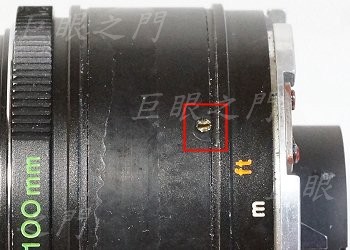

對焦環花紋橡皮取下,這裡有好幾隻止付螺絲,調整無限遠用的。

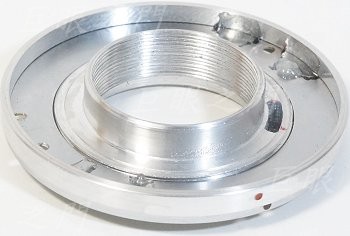

還是老方法,在 NF 接環上黏了一個鋁環,以便遮住鏡尾周邊的缺口。裡面車了個鋁環要放在 NF 接環內側,以免雜物進入。

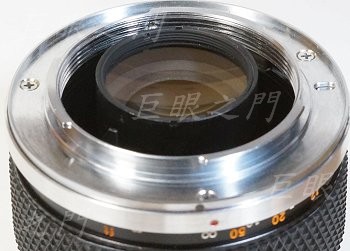

原來的縫隙很大,所以要做個還擋住。

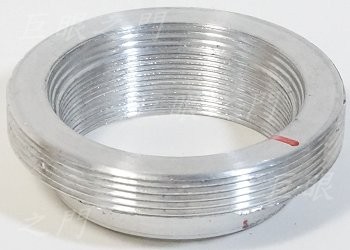

這是擋環。

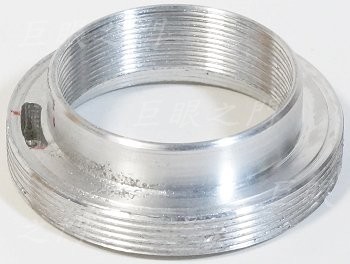

這一面要挖孔以避過突出的開光圈桿。

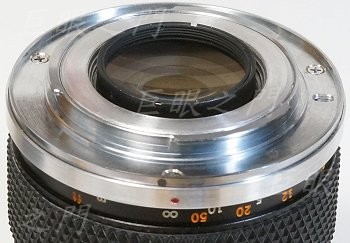

都鎖起來。尾巴的環還要送去做陽極。當然噴漆也可以,不過反正有一批要送去做陽極就一起做吧。
側面,完成圖。
D.T. Tang 製作 |
