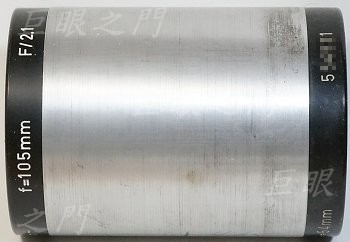

荷蘭鏡造的投影鏡,應該是三片吧。

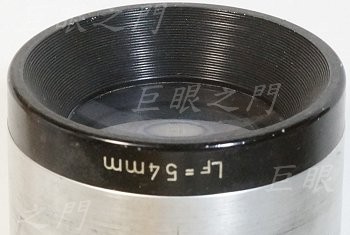

尾巴,外徑很大,即使用 65 mm 的對焦筒都會頂到後方縮小處。

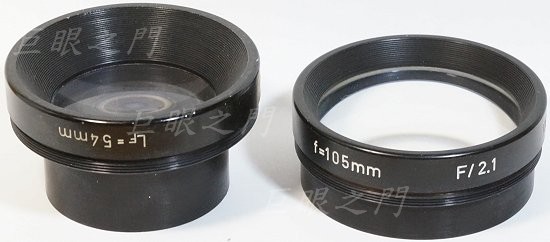

右方是前組鏡片,左方是後組鏡片,後組有兩片。
因為鏡身上要裝 M65 的螺紋環,所以鏡身要車小,但是車小以後固定後鏡組的螺紋就會不見,所以要在車之前先做個鋁環裝進去,後鏡組改用止付螺絲鎖住的方式固定。圖中後鏡組還沒有裝到定位。

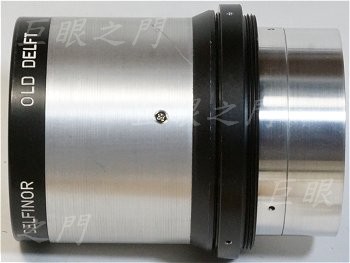

鏡身上外徑已經車小,也已經裝上要安裝 M65 螺紋環的座子。

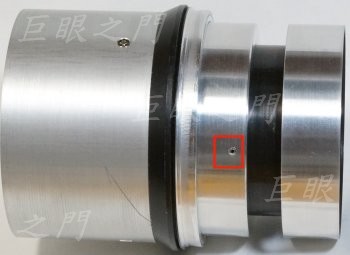

鋁環上的螺絲只是加強,裡面其實已經用 AB 膠黏死。
把後鏡組推到定位鎖住,外面的螺紋環也用止付螺絲鎖住。

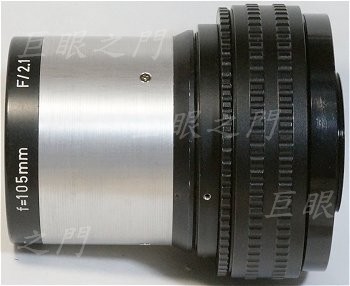

裝上 65-65 mm ,25-55 mm 的對焦筒,後面再裝上 65-42 mm 的轉接環,這樣可以上任何 M42 的機身,後面如果再裝上 42-NF 的轉接環也可以上 Nikon 機身,無限遠是以裝 NF 轉接環為準的,所以這樣什麼機身都可以接。
