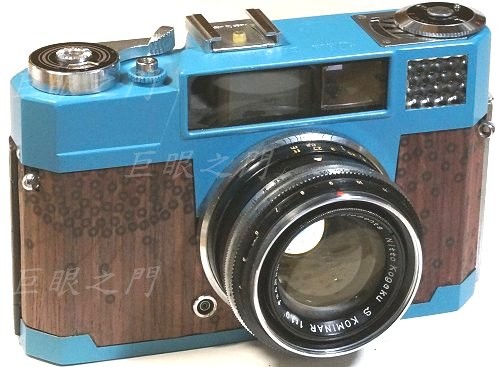

老相機，已經被噴成藍色，外面的貼皮改為木皮。
機型是 Walz ENVOY M-35。

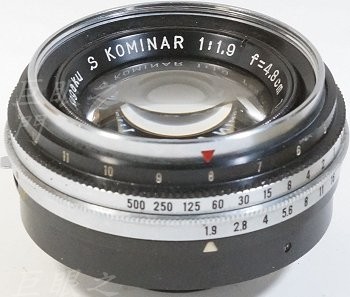

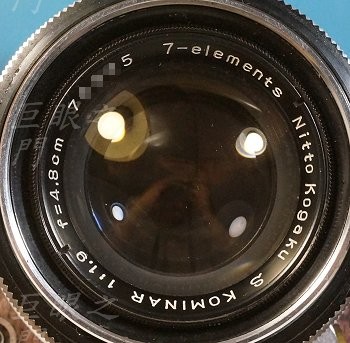

鏡頭銘環。光學結構竟然是 7 片，不過找不到結構圖。

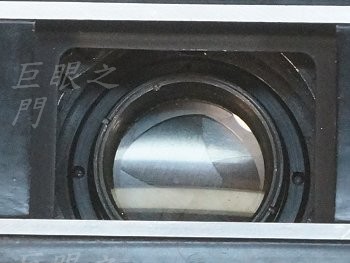

背蓋打開，裡面有鎖環。

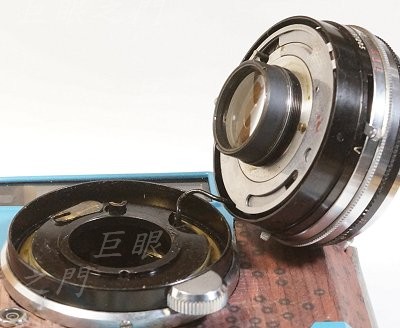

鎖環拆開，鏡頭可以取下。

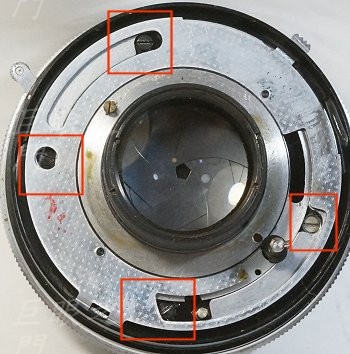

將後面的一些環轉一轉，就可以看到四隻固定背蓋的螺絲，不過有兩隻與其他的不一樣，要做記號，不要搞混了。最上方的一隻螺絲頭是凸出的，可以限制光圈環轉動角度。其他幾支都平頭的，不過右方那隻螺絲的形狀較特殊，不過改鏡的話，裡面的機構都用不到，所以這隻用一般的螺絲應該也沒問題。

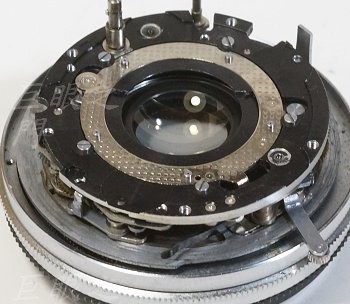

背蓋打開，發現有大問題。拆的時候就發現為何鏡頭會有些搖晃，原來是黑色的這個座子也經破裂。

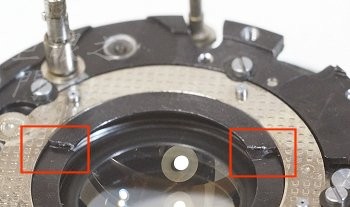

近拍，這樣明顯些，紅框中可以看到已經裂開變形，原來是因為上面還有其他的零件鎖住，所以變形不明顯，現在拆開了就看到已經明顯變形。這樣的話座子已經不能用了，要重新製作才行。可能也很怪異，外觀並沒有撞擊痕跡，怎會破裂的這麼嚴重。
前面的鏡組可以轉下來，裡面有齒輪狀的鎖環，因為座子已經變形，所以鎖環也已經鬆動。
鎖環拆開。

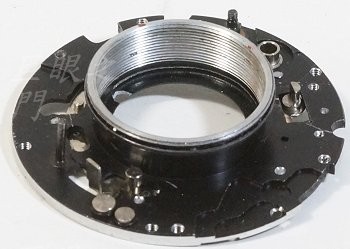

座子上的一些零件都拆了。本來想敲一下看能否恢復原來的形狀，如果可以只要補強就好。但是沒辦法，因為座子是鑄造的材料，很脆，很硬，敲了也無法改善，而且裂縫還更大。

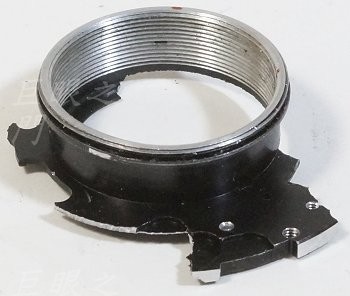

乾脆破掉處就折斷，其他的車修一下，中間的螺紋部分還可以利用。

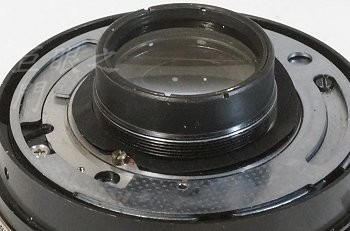

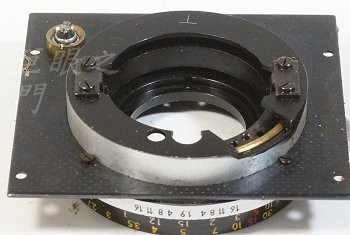

這是後蓋的內部，要車個鋁的零件做為鏡座，要配合後蓋裡面的一些凸起。紅框中的螺絲不要拆，拆了光圈會散出來。

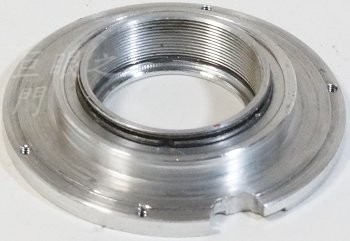

車了鋁零件，把原來座子中的螺紋部分車修了黏在鋁環內。

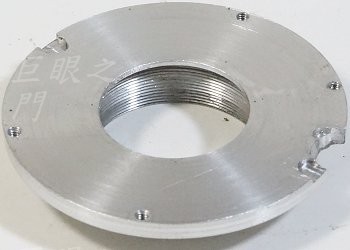

另外一面。

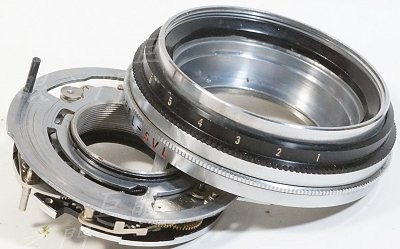

這是前半段，原來的光圈值其實很難調整，因為與 EV 值的環連動，會兩個一起轉，要改造一下。

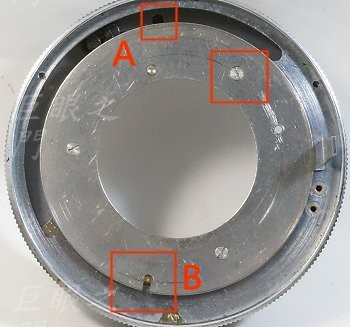

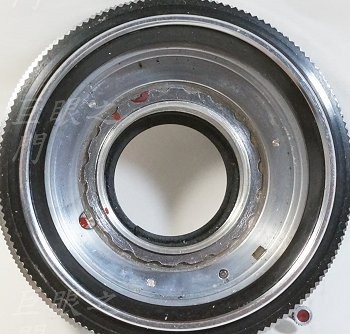

背面有三隻螺絲，要拆開。A 是指縫隙中有個小孔，與後面描述的桿子連動。B 的小缺口要與鏡座零件的桿子配合，但是因為鏡座上的零件已經拆除，這樣前段的鏡頭會亂轉，所以要重新做個桿子配合 B 的位置，將鏡頭角度固定。

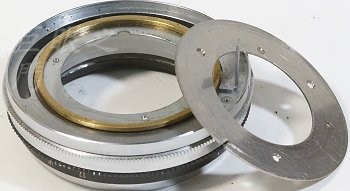

拆開。

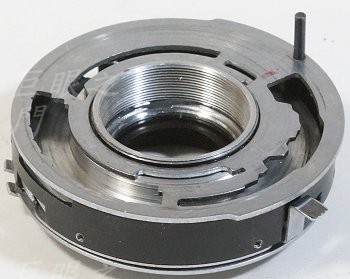

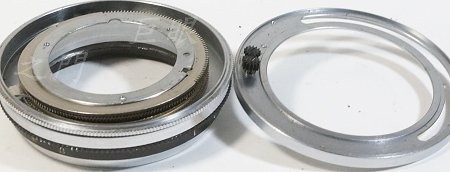

裡面有些有齒的圓盤以及齒輪，有齒的圓盤拆除就好，免得干擾光圈環。

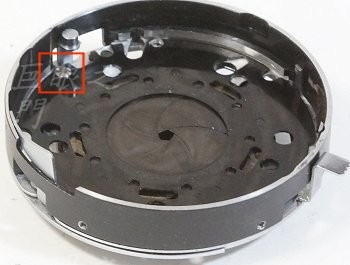

光圈環本來有壓花的環會轉來轉去，要把它與光圈數值環固定會比較好操作，因此利用這裡原來的小孔鎖一個止付螺絲。
背面把光圈數值環磨凹孔配合止付螺絲卡住，這樣兩個就結合了。

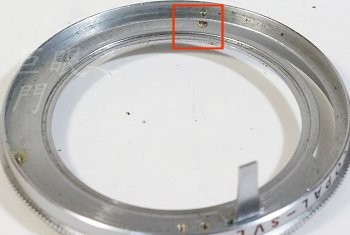

把重做的鋁環鎖在後蓋內，原來這個環也放回去。

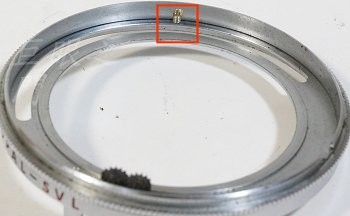

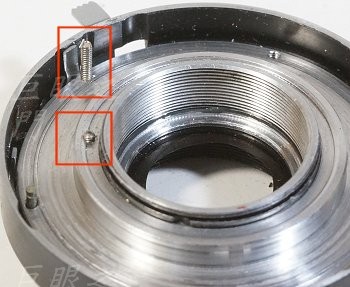

但是因為鏡頭前段有些會轉的問題，所以上圖的環要固定角度，在下方紅框中鎖個小止付螺絲，要卡住上圖的環。

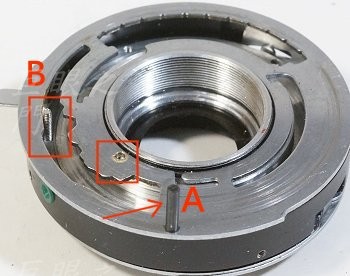

上方凸出的螺絲要卡在前面描述的 B 小孔中，這樣前段鏡頭角度才能固定。
有 A 柱子的環放上去，卡在小止付螺絲上。
裝回去。現在光圈環單純了，就用光圈環上方的花紋環就可以調整。
鏡主是想改 LM 接環，但是希望不大，因為這樣裝起來，鏡後距很短，LM 接環就幾乎貼在鏡尾就是無限遠了，根本沒空間裝對焦筒。

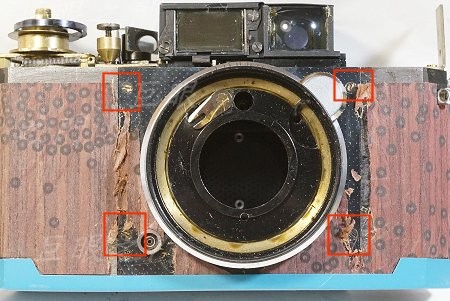

本來想看是否能改為 Sony E 接環，所以拆對焦系統出來研究一下；這個對焦系統不好拆，要頂蓋底蓋都拆了才行，可以看到有四隻螺絲固定，都要拆掉。
拆出來比對一下，後面這個機構太大也太長了，改 Sony E 也不行，於是放棄吧。

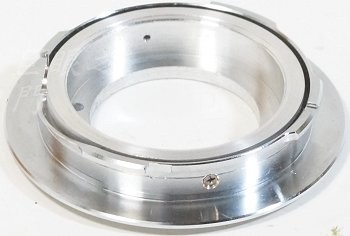

做個鋁環黏在 LM 接環內，側面用螺絲補強。

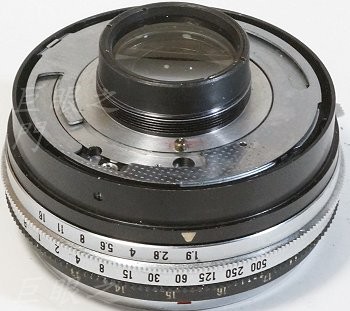

這是原來的鏡尾。
把 LM 接環鎖上還差了 0.15 mm 所以墊了墊片。

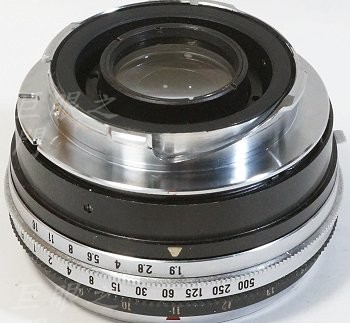

鎖起來，這樣是沒有對焦系統的。使用時要用神力環或是天工環裝在 Sony E 接環上使用，其他無反也能接，但要透過神力環。

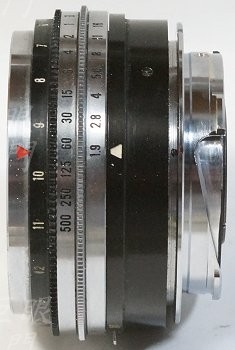

側面全貌。
