這隻其實平常常有人送來改,只是用對焦筒改很簡單,沒什麼好貼的。
這次是用原廠的對焦筒來改。此鏡原來是投影鏡頭,其實應該只有三片,但是散景據說很漂亮,所以有人改。

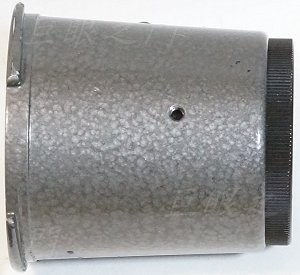

側面這個孔原來是鎖軌道螺絲的,但要注意,要拆的話是要向順時針方向轉,螺絲會縮入,由裡面掉出來,不是反時針拆的。
這次是改成可以接 Nikon 相機用的,其實改什麼都可以,只是鏡主說以後也許玩膩了會賣掉,所以改為可以用 NF 轉接環接 Nikon 相機,這樣以後要賣會比較方便。尾巴已經車掉了一些,車到可以對焦無限遠。

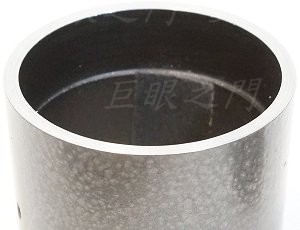

原來鏡頭內側貼的有兩片黑絨紙,目的是使得對焦滑順些,但是那樣有縫隙,做為拍攝用的鏡頭會漏光,所以前面要再貼一圈黑絨紙。其實這個座子原來是投影用的,所以有點漏光其實沒差,因此原來並沒有想像中那麼圓,即使這樣貼起來,還有有些角度稍微會漏光,不過大部分最後會被尾巴的 M42 接環擋住,而且拍這個都大光圈拍,相對而言,很少的漏光應該並不會影響。

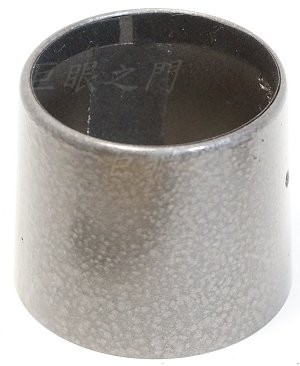

這個座子的長度大約車到剩下 44 mm 左右即可。

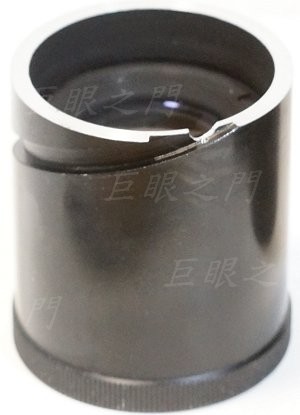

鏡心的尾巴也要車掉一些。

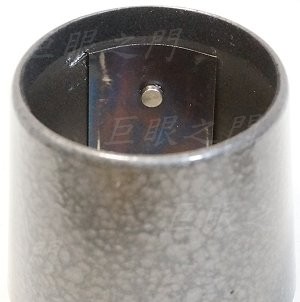

這是內側,有個凸起的螺絲尾巴,可以卡在鏡心的軌道內對焦。這個凸起算是軌道螺絲,如果轉起來阻力大,可將鋼片磨短一些。
鏡心裝上,因為原來軌道在尾巴最末端沒有開口,現在車掉了,所以一直轉會掉出來。

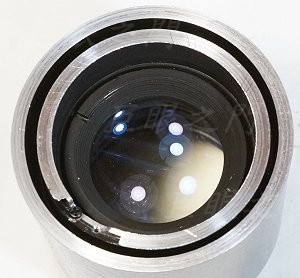

所以軌道凹槽末端要鎖個螺絲擋住。

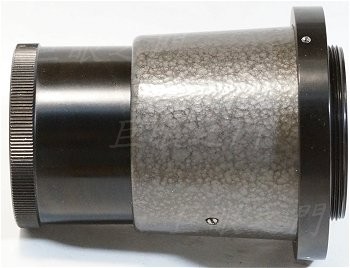

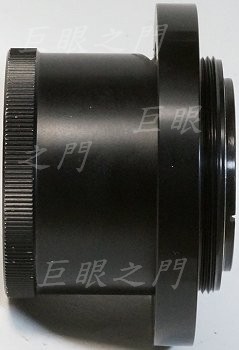

鎖上一個 M42 接環,這樣尾巴接什麼都可以,只是用在標準 M42 上面會過焦比較多,不過這個鏡座可以對焦到很近,所以實際上沒有大影響。

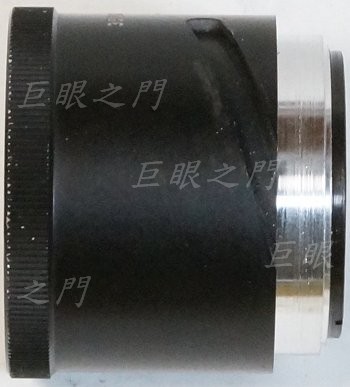

如果要用對焦筒改,那也可以。鏡心原來的長度大約 57 mm ,車到黑色外殼剩下約 31.5 mm ,但是不要整個車掉,靠內側留一些黏接環用。
黏上 M42 接環,這樣可以接最短長度 18 mm 以內的任何對焦筒,後面接 NF 接環也可以,所以是 S42 接環。
D.T. Tang 製作 |
