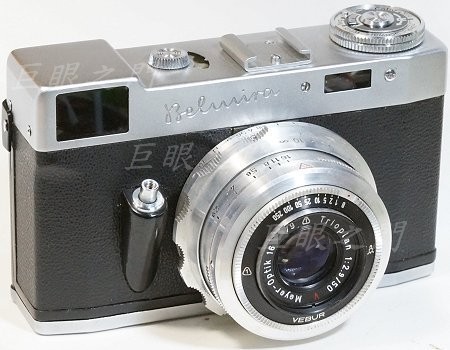

這台以前改過 Sony E 接環的。這次要改給 LM 使用，不過鏡主主要也是轉接。本來看外觀其實還不錯，殺了有點可惜，不過鏡主說光圈似乎不會動，而且背蓋好難開，於是決定就殺了吧。

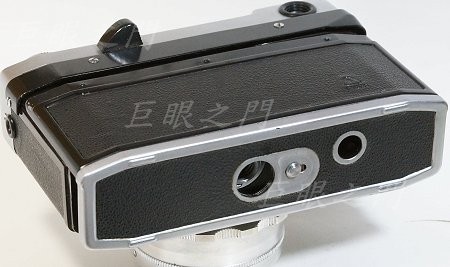

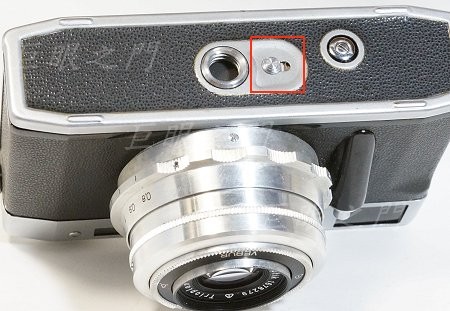

果然很難開，要把這個按鈕向右方撥過去，然後把背蓋向下抽出來，很緊。
抽出來了。

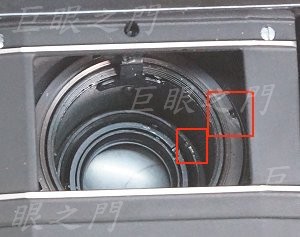

裡面有兩道鎖環，外面與裡面的鎖環都要拆開。

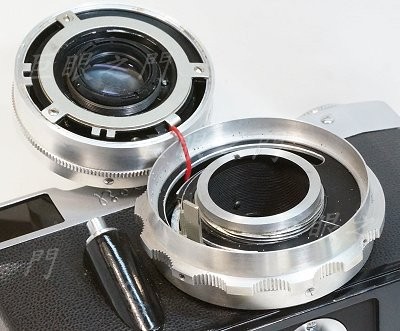

裡面鎖環拆開，可以將鏡組取下，還連著閃燈的電線。
裡面這個連桿要弄開。

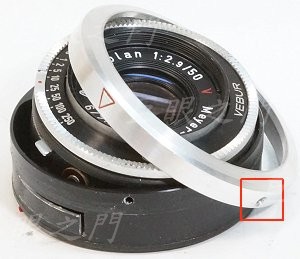

這裡是無限遠調整螺絲，拆下後可以將對焦環拆下。

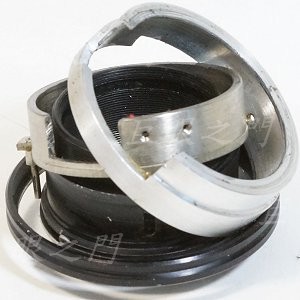

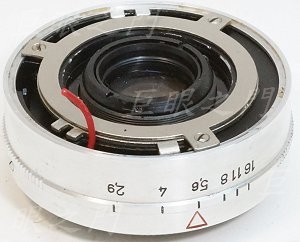

裡面的鎖環拆開可以將鏡頭座子拆下。

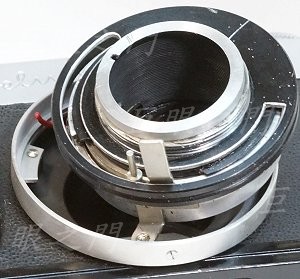

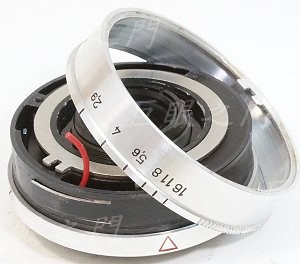

外面的景深表尺環還留在機身上，有三隻螺絲要拆開。
鏡組，看到的螺絲要拆開才能將鏡組拆開取快門葉片。

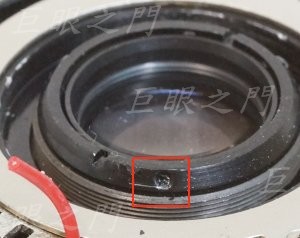

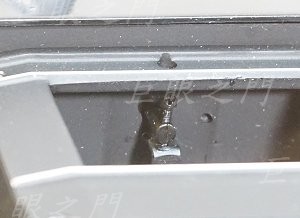

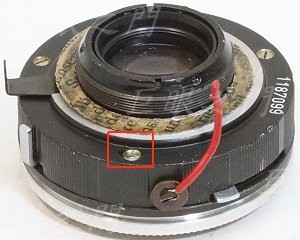

後鏡組這裡有小止付螺絲，不要動，這應該是調整後鏡片的光軸用的。
後面的檔板拆開，光圈環可以取下。
這個環有螺絲鎖著，也可以拆下。

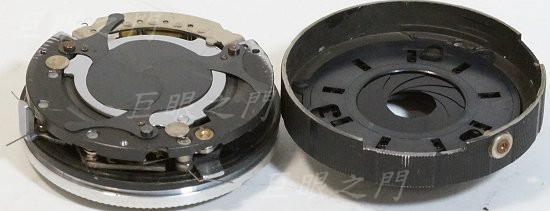

這裡有三隻螺絲，都拆開就可以將背蓋打開。閃燈線當然也沒用，拆掉就好。
看到快門了，可以拆除。
這些外面的連桿都沒用。

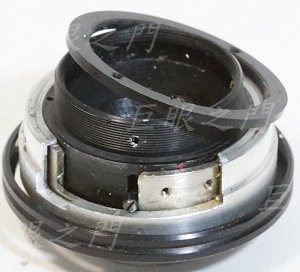

這個鎖環可以拆除。

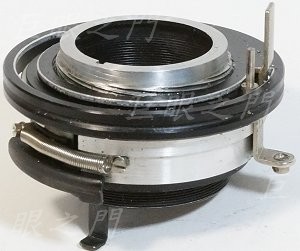

底下的環也可以拆下來。

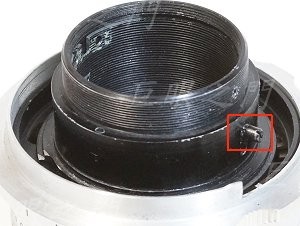

這個定位螺絲很長，改 LM 會頂到 LM 接環，所以這隻螺絲最後要磨短。

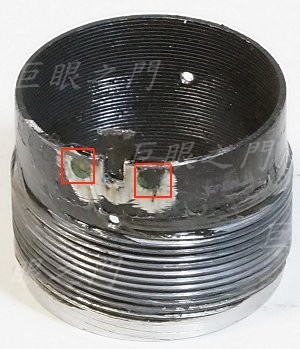

原來這裡有兩個螺絲鎖住一個桿子，沒用，要拆掉，但是螺絲頭好薄，乾脆鑽掉。

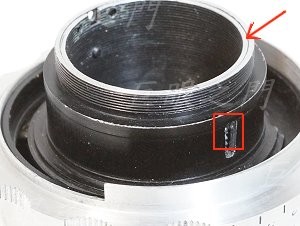

評估後，尾巴箭頭處要車短，以免凸出於 LM 接環。

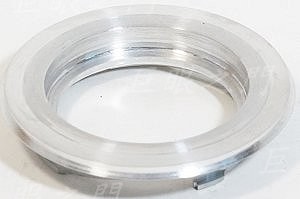

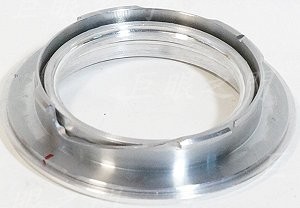

做了鋁環，要扣在鏡尾。
鋁環外面黏上了 LM 接環。鋁環扣上要能對焦到無限遠。

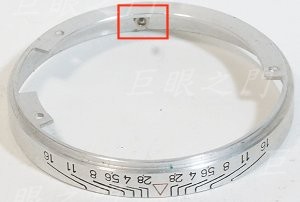

原來的景深環還要裝回，紅框中是限制對焦範圍的，不要動。

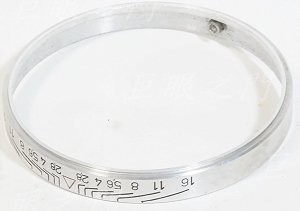

原來的形狀很難裝，因為 LM 接環與景深環之間只有約 0.3 mm 左右的距離，這個厚度車起來會變形，所以要把景深環內的凸起磨掉。

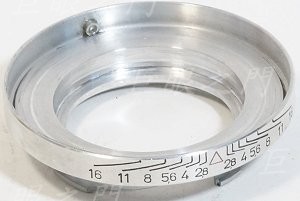

然後黏在鋁環上。

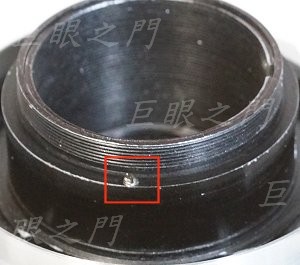

鋁環扣在鏡身上會轉動，所以這裡要鎖個小止付螺絲。

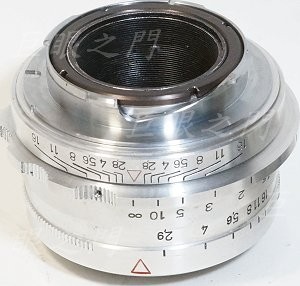

鋁環上在上圖中止付螺絲的位置也要磨缺口，都裝回去，尾巴用原來的鎖環鎖住。最後調整無限遠就完工。LM 接環以及景深環在黏合時要注意鏡頭中線的角度。

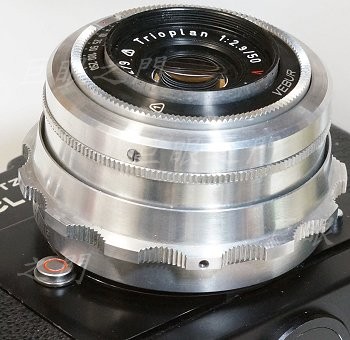

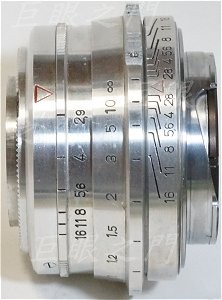

側面。

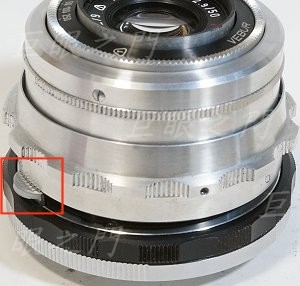

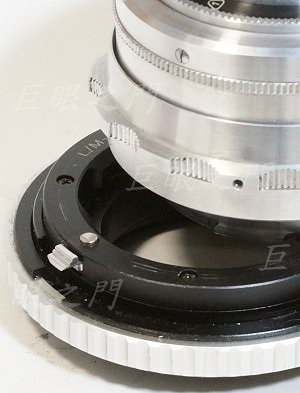

但是原來的景深環外徑大，如果要裝在這種按鈕凸起的神力環上，會與按鈕位置衝突。
外徑不能磨小嗎？不能，因為景深環不太厚，磨小了可能會穿透，除非要捨棄景深環，但那樣會有別的後遺症。因為景深環還有限制對焦環運作範圍的功能，如果捨棄了，還要另外製作機構。
要用神力環的話要用這種按鈕沒有凸起的。
裝在 LM 接環的機身上也有類似的問題，會壓住按鈕而使得卡榫無法卡住，不過可以轉上機身就是了，只是無法卡住。
