這個鏡以前改過 Nikon F 接環,但是沒改過 M42。

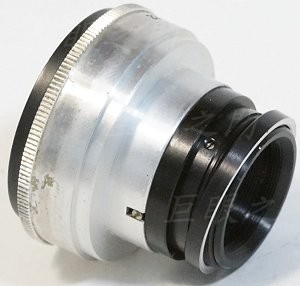

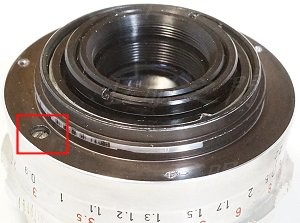

本來這種接環的法蘭距就是 45.5 mm ,與 M42 是一樣的,把尾巴的插刀車掉黏上一個 M42 接環就好。圖中的插刀已經車掉了。紅框中的螺絲是限制對焦環轉對範圍的,如果黏上一個螺紋接環,會導致這個螺絲以後無法拆修,那是不及格的改法,所以不能那樣改。真要用黏螺紋環的方式,那黏上以後就要在螺絲的位置將螺紋磨掉一些,那看起來好醜,也不算是好的改法。還是要像改 Nikon F 接環內樣,動大工程才行。
把鏡尾的鎖環轉開,鏡心取出,後面有墊環。

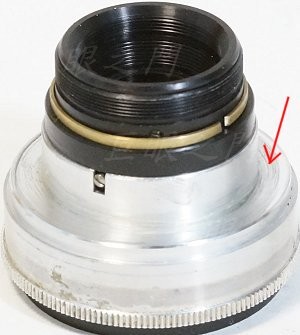

把原來的墊環換成較短的金屬環,這樣鏡心就可以後退。鏡心後退光圈環又會頂住鏡身,所以箭頭處要車一下,約車掉 0.5 mm 左右。

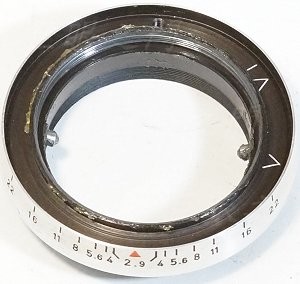

這個裡面會頂到處,也要車掉一些,這個部分只能車掉約 0.5 mm ,因為本來不太厚。

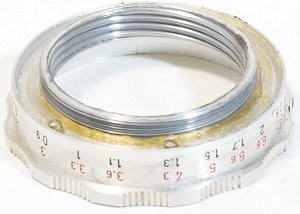

把限制對焦環轉動範圍的螺絲拆掉,一直轉對焦環,使複螺紋內環脫離對焦定位器,就可以把內環轉出來。

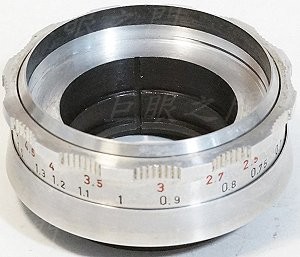

對焦環一直轉,轉約四圈可以整個轉出來。

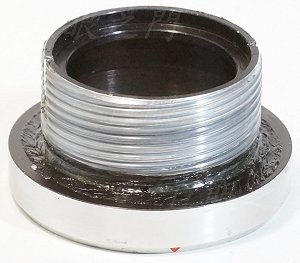

這是剩下的座子,這個部分其實很厚,有 4.5 mm 厚度。因為要把 M42 的接環鎖在這個座子上,所以其他都要拆開,鑽孔後才能清理碎屑。

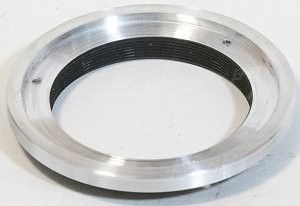

把 M42 接環車修一下,車到可以扣在原來的接環上,而且要車薄一些車到可以對焦無限遠。
另外一面。
都裝起來鎖回去,並不太凸出,在 Canon 5D 全幅上面也不會打鏡。
D.T. Tang 製作 |
