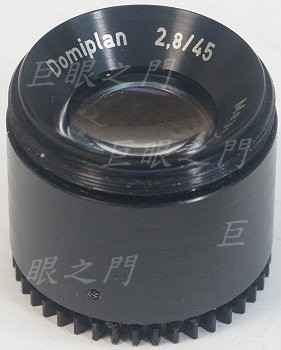

東德老鏡，是 Pentacon electra 老相機上拆下來的。

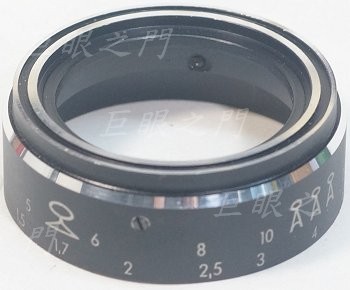

原來的對焦環，原來在什麼相機上的自己查這個看看，看 AI 能否找到。

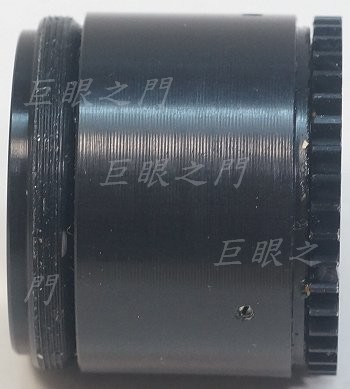

側面。外面的止付螺絲不要亂動。

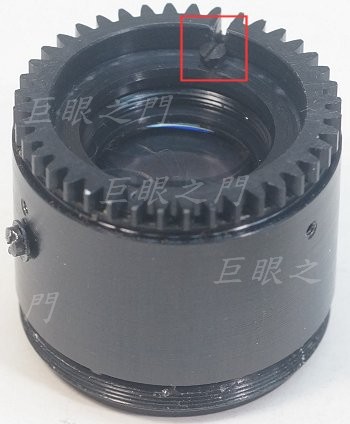

尾巴，齒輪狀的是控制光圈的，紅框中螺絲是外面齒輪狀零件與內部光圈機構連動用的。

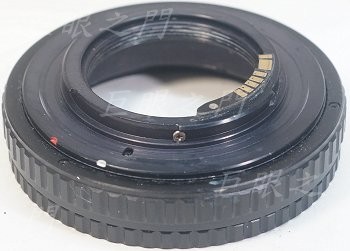

鏡主要用這樣的對焦筒對焦，外面是 M65 的對焦筒，裡面有 M42 螺紋，M42 螺紋的法蘭距是標準 M42，任何 M42 法蘭距的鏡頭裝上就可以用了。
另外一面是 Canon EF 接環，所以這個對焦筒只能裝在 EF 接環上使用。

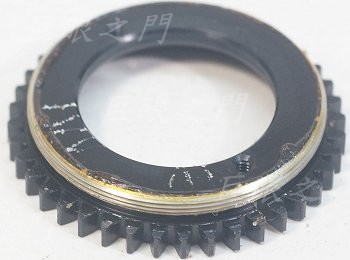

鏡頭尾巴齒輪撞的零件拆下來，裡面的一面。

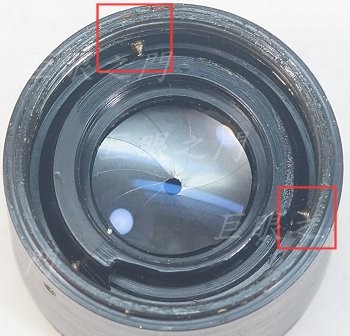

外面側面的止付螺絲為何不能亂動，就是這幾隻螺絲，這應該是調整後鏡組光軸的，動了之後，自己沒有調整光軸的工具那就很麻煩了，事實上那種工具應該光學公司才會有，所以要改鏡頭不要看到螺絲就拆。

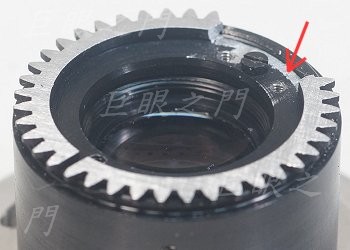

齒輪狀的零件後面車掉一些，剩下約 0.7 mm ，否則可能會打鏡，箭頭附近的齒磨掉，要鎖上連動機構，但是外殼會比裡面的零件高，所以還要墊高。
做個 1 mm 的鋁片墊高。

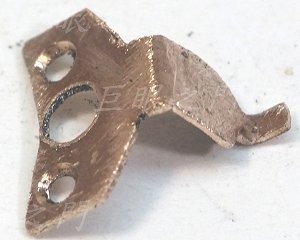

再做個銅片。

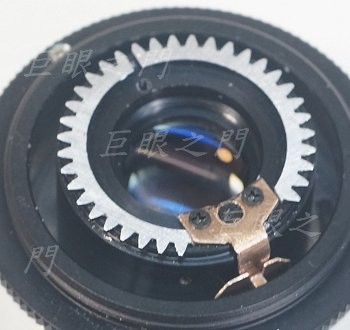

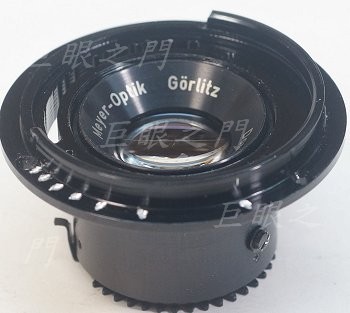

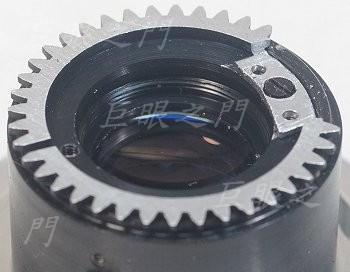

這樣鎖起來。縫隙裡面可以看到與光圈環的連動機構，後面會說明。

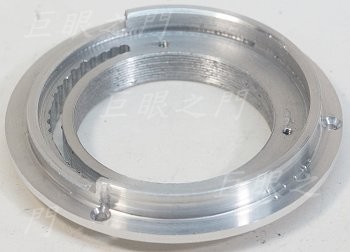

做個鋁環，裡面的螺紋要配合鏡身前方的螺紋。旁邊的縫隙是要容納光圈連動機構的銅片。

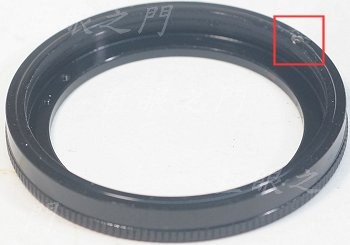

紅框中是止付螺絲，要把鏡心鎖在固定角度。

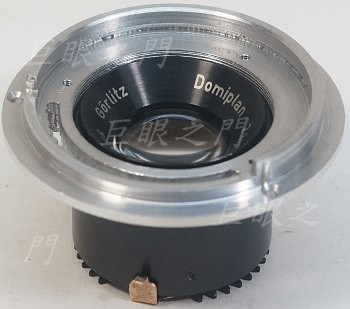

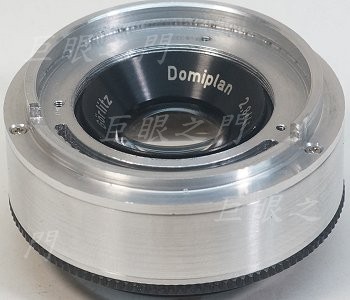

裝起來。

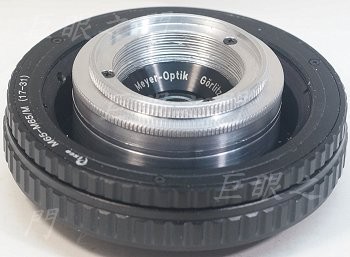

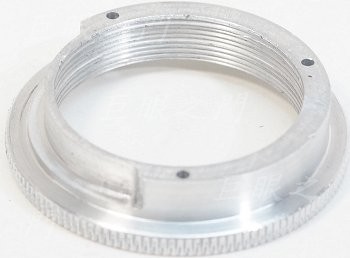

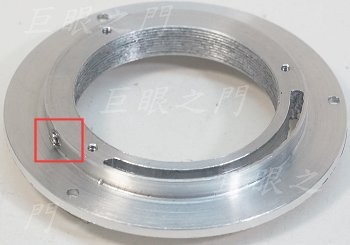

尾巴後面做了鋁環，最後面鎖上 M42 接環。

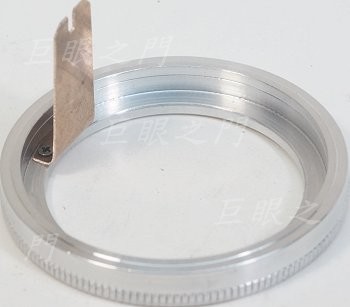

光圈環，鎖上光圈連動用的銅片。

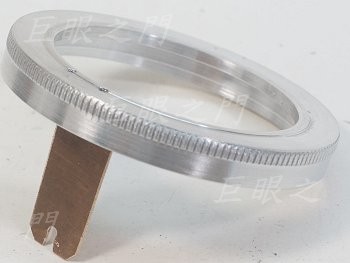

另外一面。

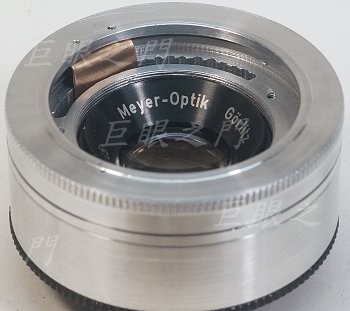

光圈環裝上。
再做個鋁環要把光圈環壓住。

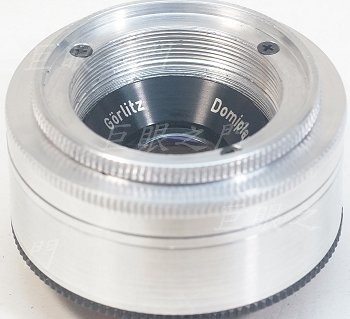

鎖上。
裝起來，還要用字模敲光圈值，也還要送去工廠做陽極。

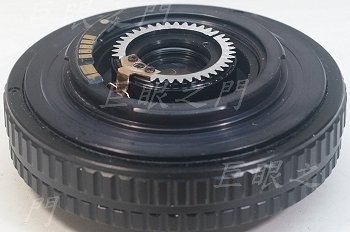

尾巴，齒輪狀的零件還要噴黑漆。

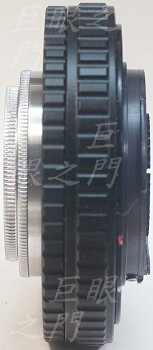

側面，幾乎沒有凸出。
忘了做光圈定位，陽極回來補做。
光圈定位鋼珠的位置。
光圈數值也打上。

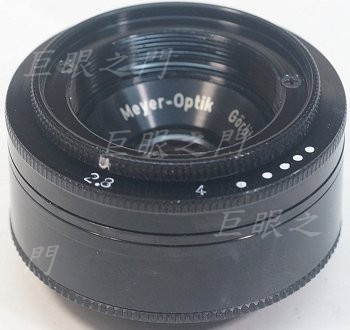

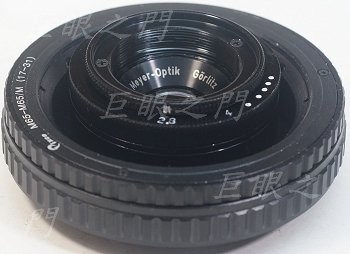

全貌。裝拆鏡頭時要轉最上面的環，不要轉光圈環，因為光圈環比較脆弱。
