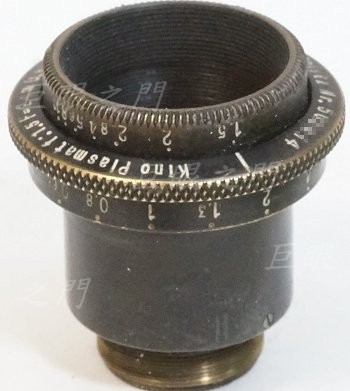

這是個老德國白鏡,是沒有鍍膜的鏡頭。
側面。
此鏡的光圈位於鏡頭的最前方內緣。

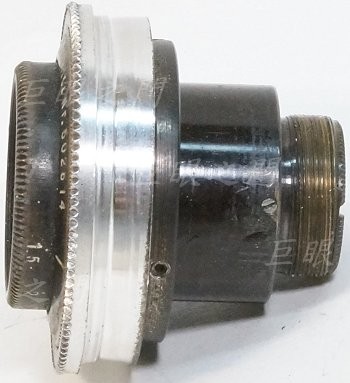

後面鎖個鋁環,最後面當然是要塗消光漆。

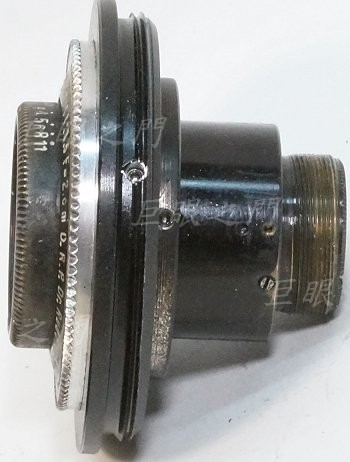

再用止付螺絲鎖上 M42 接環。
鋁環的前面壓了些花紋,以便拆裝時增加摩擦力。
裝上對焦筒。

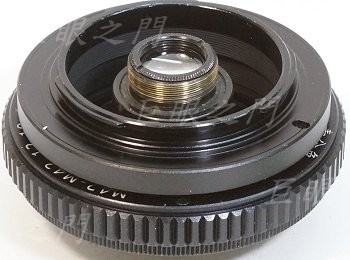

反面,圖中是裝上 M42-Fuji FX 接環的狀態。

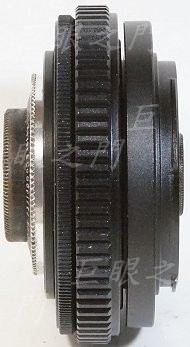

側面。

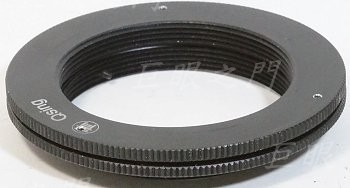

鏡主想同時用在 FX 接環以及 Sony E 接環上,所以又做了個 M42 轉接 Snoy E 接環的轉接環,不過這個要厚一些,因為 FX 接環與 Sony E 接環的法蘭距很接近,所以把兩個 M42 轉 Sony E 的轉接環車修一下,反正做成比較厚的就行。

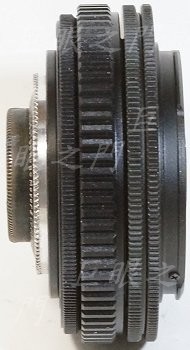

側面。
這個鏡這樣改,要注意角度,要先確認裝上 FX 環的鏡頭中線角度,再把 M42 接環鎖在正確角度,最後製作 Sony E 環時要再依據對焦筒的 M42 螺紋角度裝配。
不過一開始忘了測試,其實這個鏡只能勉強涵蓋 M4/3,也許鏡主另有打算,反正也改好了。
