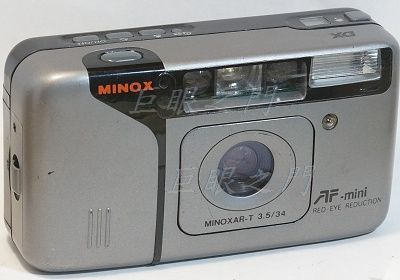

這台相機壞了，要殺機取鏡。
光學結構不明，誰知道的麻煩告訴我吧。原廠的說明書也沒有提到鏡片結構。

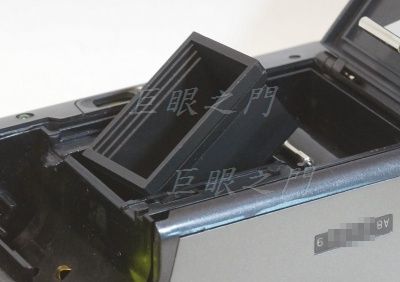

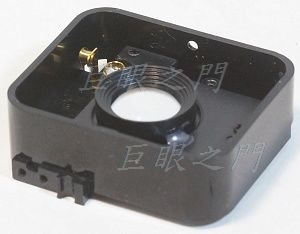

裡面的螺絲取下就可以把這個方形擋光盒子取出，這個擋光盒子，沒有用，因為太長了不好用。

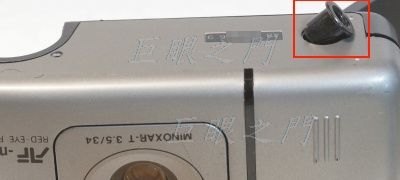

腳架孔內有螺絲，取下後可以拆出來。
反正外殼上的螺絲都要拆掉。
另外一個角度。

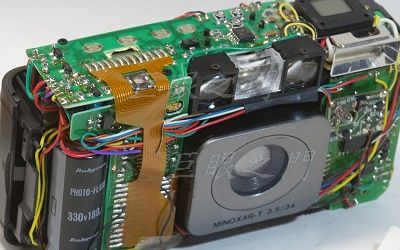

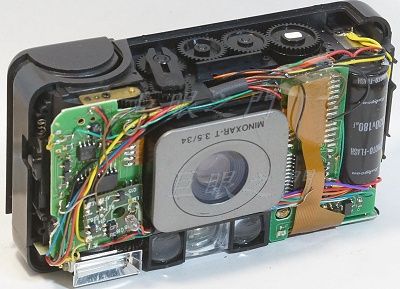

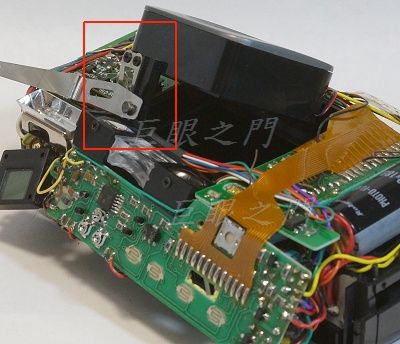

外殼取下後，反正搖搖晃晃就可以把鏡頭組件取下，紅框中原來有凸起物，那是自動對焦的一些軌道機構，如果拔不出來，剪斷就好，反正改鏡也用不到。

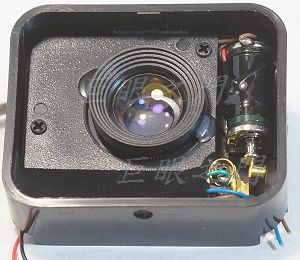

鏡頭組件，右方的電磁機構是控制光圈的，現在也沒用了，要拆掉。
電子機構都拆除。

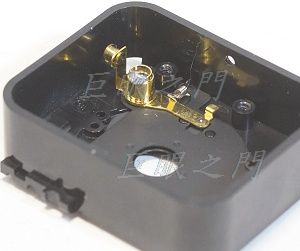

鏡頭板上有三隻螺絲，拆掉後就剩下光圈機構，這個機構可以不要動它。
金黃色零件以軸心順時針方向頂約 1 mm 就可以由最大光圈縮到最小光圈。
此鏡屬於後置光圈，鏡片都在光圈前面。
研究了一下，此鏡只能改 Sony E 接環，而且尾巴要改為 Leica M 然後接在 Leica M 轉 Sony E 的可對焦轉接環上使用。因為那種對焦環最短，否則要找厚度 10 mm 以內的對焦筒很難。

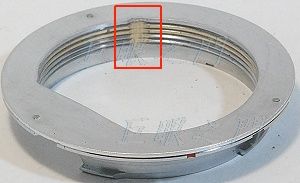

紅框中要磨掉一些，因為可能會頂到光圈機構的運作。底下是 L39 轉 Leica M 用的轉接環，上面做了一片薄鋁板，挖空，形狀要剛好配合鏡組的形狀，別忘了鏡組不是圓的，是方的。
鏡組的尾巴形狀不規則，不能車，只能用銑床把周圍銑掉，銑到放在 Leica M 接環上剛好可以對到無限遠。
銑成這樣，要注意不要磨到光圈機構。

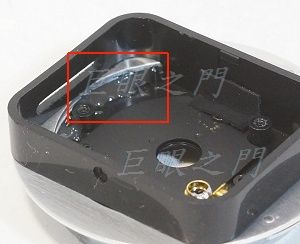

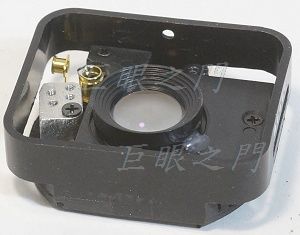

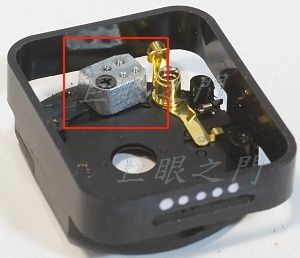

這個光圈機構如何控制，可研究了好久，至少想了五六個小時以上。這裡原來有個螺絲孔，用原來的螺絲孔鎖了一塊鋁塊，不要鎖緊，鋁塊以螺絲為軸，可以在有限的角度內轉動。
破解之後，看看不難，但是憑空要想出來怎麼解決的過程卻是很花時間的。

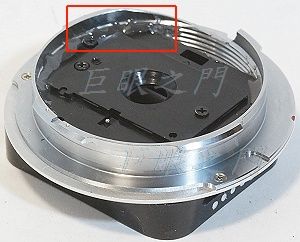

鎖上鏡板組件，鋁塊不可以頂到，不然就要挖鏡板。
做了這個形狀的銅板，空間很小，有點勉強。蓋子蓋上之後，裡面其實大約只有 2 mm 的空間，銅板厚度約 1 mm ，就剛好可以。其實銅板的形狀有些地方還可以磨掉，但反正躲在裡面，外面看不到，算了，留著吧。
銅板要以這個設計位置的螺絲為軸才行，否則銅板在轉動時，露出來的長度會變動太大，懂機械的朋友就會看懂我的意思。

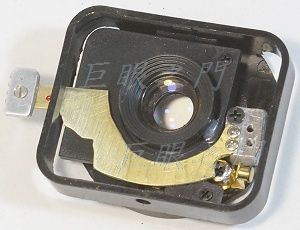

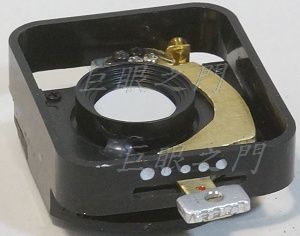

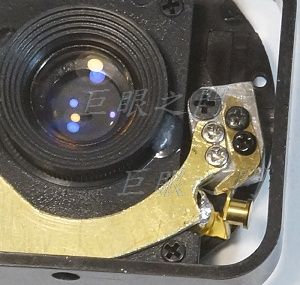

右方孔洞鎖了一片銅片，有弧度，這樣弧形銅片帶動鋁塊時小銅片就可以將光圈機構像圖中下方頂，光圈就會縮小，小銅片要做成可以調整的，要調整到最大與最小光圈都適當，但是原來的光圈機構不是這樣用的，所以控制時會有點游隙，光圈沒有辦法很準，不過可以控制大小就可以了，將就吧。
這個光圈機構真的很難搞，要慢慢磨到剛好，原來大約就是向下頂約 1 mm 就會由最大縮到最小，所以要做成可以調整的，可以稍微調整，要做到完全剛好不太可能。
側面做了幾個記號，不過沒有定位裝置，太難了，裡面空間好小，用摩擦力也馬馬虎虎了。
先把鏡片組拆下，殼子放在 Leica M 接環的基座內，這裡用 AB 膠黏起來，沒辦法，很難固定，只能用膠黏。
這一面也用膠黏起來。

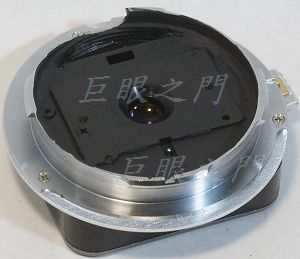

蓋子蓋上鎖起來。
裡面塗消光漆。

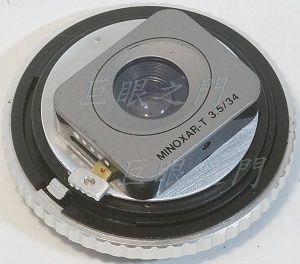

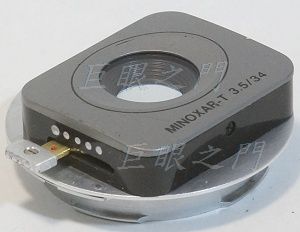

裝上 Leica M 接 Sony E 用的神力環，完工，儘量保留了不少的原汁原味。
是否實用呢，不知道，試拍了全開光圈其實邊緣並沒有很好，不過帶出去騷包程度絕對夠。

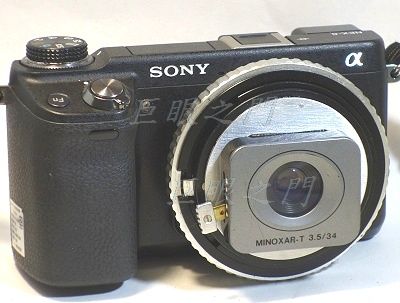

接上 NEX-6 的外觀。

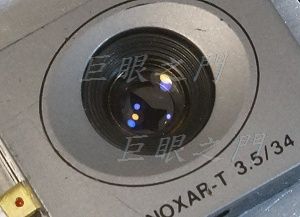

此鏡光圈並不是圓的，所以縮一點時，左右與上下位置的影像改善情形可能不一樣。
Sony NEX6 測試，最大光圈，邊緣不太好。
縮大約一級半，邊緣改善很多。
再縮小約一級，算是不錯了。
縮到最小，只擷取中間部份，繞射效應出現，有模糊現象了。
