很少改變焦鏡,這次要來試試看。
有人說這隻鏡是 Minolta 與 Leica 共同開發的,光學結構與 Leica 同規格的鏡頭幾乎一模一樣。

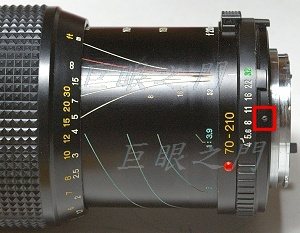

紅框中的螺絲拆開就可以把尾巴上頂住光圈環的尾環拆下。
光圈環轉動一下,在某個角度就可以取下,不要硬取,光圈環上有機關卡在鏡身裡面。此鏡的接環是由裡面向外鎖的,所以外面找不到拆接環的螺絲。

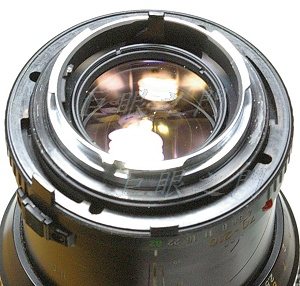

光圈環取下後,可以看到紅框中的螺絲,取下後就可以將尾座整個拆下。

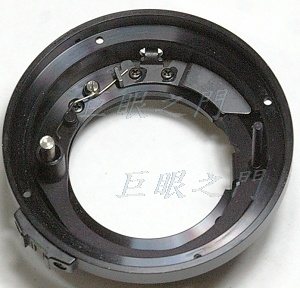

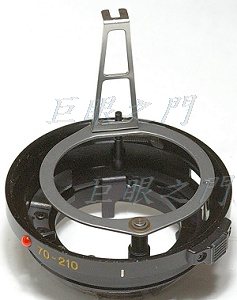

這是尾座,長長的凸出物是光圈連桿,由圖中可以看到控制光圈的機構全部都在尾巴上,這表示要改的很難改,除非重新製作一堆零件。

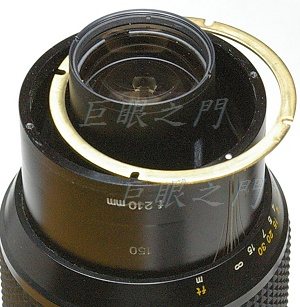

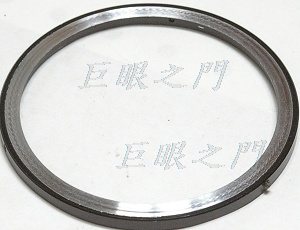

鏡身與尾座之間有一個銅環,我猜是調整無限遠位置用的。

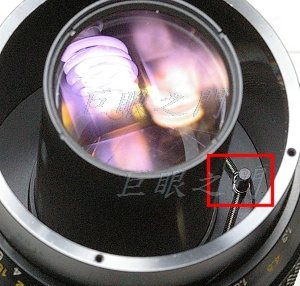

光圈連桿就是卡在這個凸起的棒狀物上,轉動時就可以控制光圈。

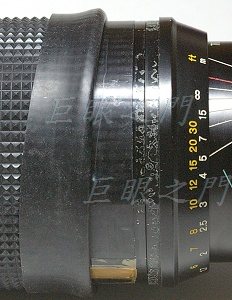

想確認一下是否真的沒有無限遠調整裝置,花紋橡皮翻起來,貼著距離表尺環有一條膠帶,拆開後發現與無限遠調整無關,只是調整表尺位置而已。
此外圖中靠下方可以看到有一條薄銅片黏在對焦環上,我猜裡面可能有調整變焦鏡片用的一些機構,還是不要亂動,有時動了之後會有很麻煩的後遺症。

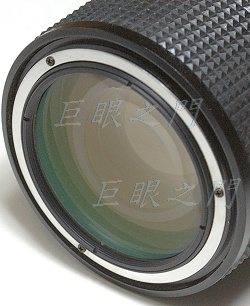

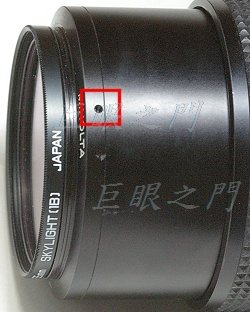

這裡有螺絲,鬆開後可以將前面的環拆下。

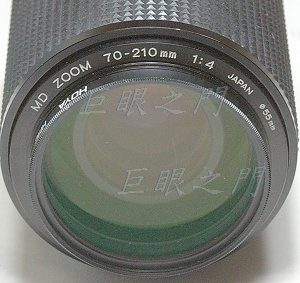

其實只是拆濾鏡環,這裡看到的螺絲似乎也只是拆前鏡組,沒有真的去拆它,只是鬆開嘗試一下,應該與無限遠無關,於是也裝回。
確認沒有無限遠調整裝置,尾巴這些零件也很麻煩,量測了一下,只能改 EF,因為尾巴沒有車的空間,只有那片厚銅片取下後爭取出來的 1mm 左右而已,那就改 EF 吧,即使改 EF 也要車一點點。
這是把光圈連桿拆除的狀態,因為要車,所以這些零件都要拆下。

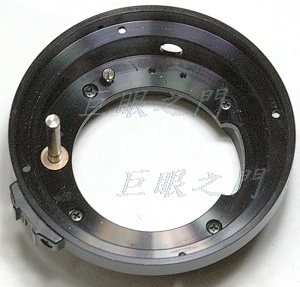

能拆的都拆了,剩下光圈連桿的軸心與一個彈簧的軸心,都是鉚上的,不能拆。
尾巴上車了一點點,大約 0.4mm 左右吧。環上也重新攻了螺絲孔。
這是原來尾巴上頂住光圈環的外環,也要車掉一點點。

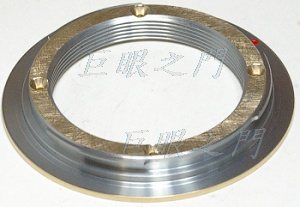

底下是 EF 的轉接環,內側也要車掉一些。原來的尾巴車一點,接環車一點就可以對到無限遠了。為何不車尾巴就好?因為尾巴的環不能車太多,上面有螺絲,車太多螺絲會掉出來。
這是接環,表面磨粗了,以便噴漆。

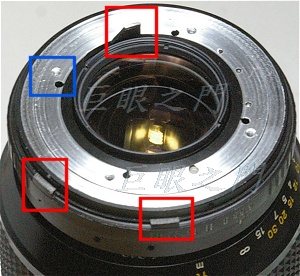

紅框裡面原來的凸起都要磨掉,藍色框中是重新攻的螺絲孔。

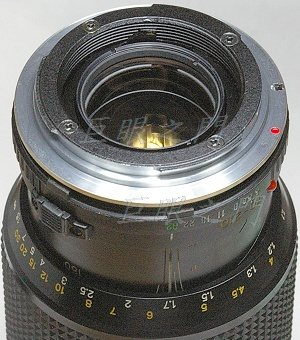

接環裝上了。

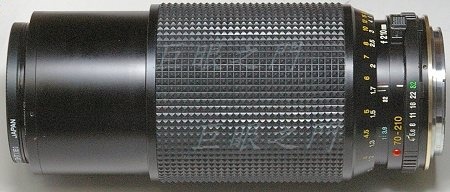

這是側面,完工。
此鏡改 EF 的話,後面的壓光圈桿一定要磨掉,所以一定是破壞性改鏡。
D.T. Tang 製作
