網友手上有一隻 Minolta 58mm f1.4,本來想改 M42,但是 M42 接環口徑太小,鏡身中的零件剛好頂到 M42 接環,也不能磨短,接環也不能挖洞,就只好改 Canon EOS 接環。
先確定要如何調無限遠,這是銘環上的小卡口,可以轉鬆。
露出三隻螺絲,這三隻並不是調整無限遠的,這只是固定前方濾鏡環的螺絲。
濾鏡環拿下後,又露出來四隻螺絲,這四隻也不是調整無限遠的,這是固定整個鏡組的。
更外面的三隻螺絲才是調整無限遠的。因為此鏡的光圈葉進油,開闔不順,所以要洗光圈葉。
四隻螺絲取下,整個鏡組就可以取出。側面有三隻豆狀螺絲,是固定裡面光圈機構的。
卡住前鏡組外圈的卡口就可將前鏡組拆下。
看到光圈葉了。

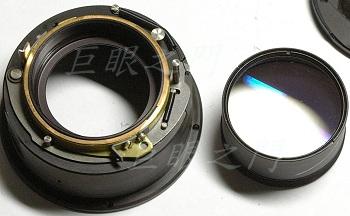

怕把鏡片弄髒,後鏡組也先拆下。

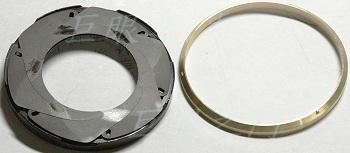

將鏡組外的三隻小豆狀螺絲拆下,就可以將光圈組拆出來,左圖中可以看到光圈葉上面有些油。
這個光圈組件要裝回時也是要先裝在這個座子上,然後將鏡組外殼由上向下套下來,不然會不好裝。
這是鏡尾的接環,看起來很詭異,有八隻螺絲。其實只有四隻是用作固定接環的,另外四隻是固定一個內環用的。
拆的時候要注意,先轉轉看,有四隻長螺絲,有四隻短螺絲,長螺絲才是固定接環的,先拆長螺絲就好。
這是內側。
將四隻短螺絲拆下並將接環取下後,可以看到裡面壓光圈機構,縫隙裡面有四顆鋼珠,還有四隻弧形金屬棒,是隔開鋼珠的,這樣才不需要裝一圈鋼珠,裝起來很累。
這些鋼珠改鏡的話沒有用,但是如果只是要修理,那就要將鋼珠收好,Minolta 的鏡頭中用的鋼珠都非常小,如果遺失了很不好配。
這是將壓光圈機構拆掉後的鏡尾環,此鏡外徑不小,這個環有壓著光圈環的作用,所以這個環即使改鏡也還用的到。
因為要將新的接環卡在這個環中,因此量好距離後,將環的內緣車薄,以便容納新的接環。
這是一個 Canon 的倒接環,車到配合鏡尾的外環為止,圖中已經打好固定螺絲孔。
這是鏡心,這個桿子本來是與機身連動的,但是改鏡後就沒有用了。這隻桿子太長,會頂到接環後面的零件,所以要磨短。
因為此鏡後鏡組直徑不大,而 Canon 的接環內徑很大,所以會有空隙,因此要做一個鏡尾護環,這是用黑色的工程塑膠車成的護環。
這是另外一面。
在接環側面打螺絲孔,將護環鎖在接環上。
這是鏡心裡面。
先裝鏡尾外環。
再將接環裝上,接環的固定螺絲位置剛好會與 Canon 的鏡頭卡榫位置衝突,所以要避開一點,但是這樣一來,裝上機身時,鏡頭中央的表尺中心點會稍微偏一點,但是也沒辦法了。
零件都鎖好,然後將無限遠調好就完工。
這個接環的固定螺絲不好弄,因為 Canon 接環很大,造成固定螺絲的孔位很接近接環突起處,而且又位於高低不平的交界,磨的時候一不小心就會磨到旁邊,雖然很小心,但是還是磨到一些不該磨的地方。
改是改好了,但是裝在 Canon EOS-1 底片機上發現會打到反光鏡!大概只能對焦到 5m 左右,再遠就會打到反光鏡,在數位機上也許可以吧,一般非全幅數位機的反光鏡都比較小一點。
D.T. Tang 製作
