本來以為不太難,結果根本超級難搞。本來鏡主要改為 LM 接環,但是拆開發現只能改 Sony E 接環。
改完之後才弄清楚,鏡主原來是希望用在GFX上面,所以原來想改 LM,但是法蘭距不夠。改 LM 的話原來的對焦無法保留,尾巴又拆不掉,用對焦筒也很難搞。不過像場不夠,改給GFX應該也沒意義。

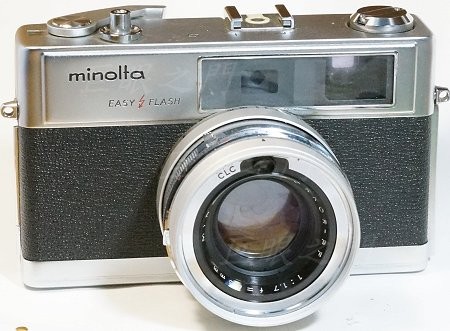

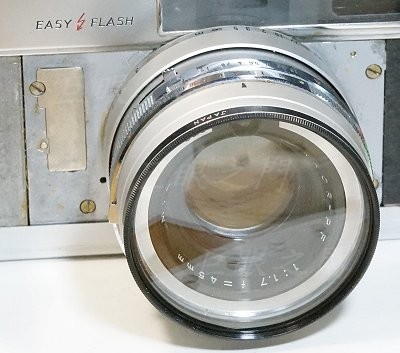

蒙皮掀開,有四隻螺絲。

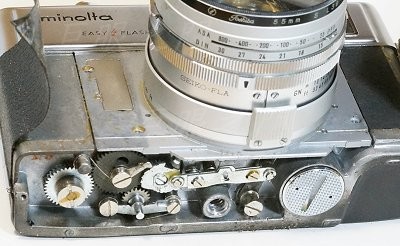

底板還卡住,所以底板也要拆掉。

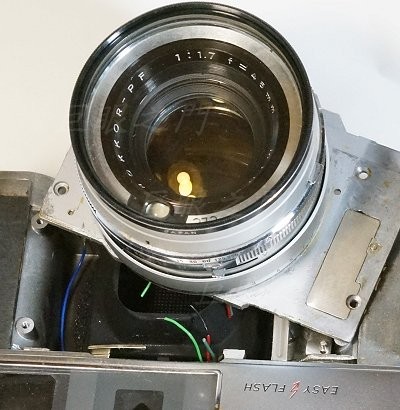

取出面板。

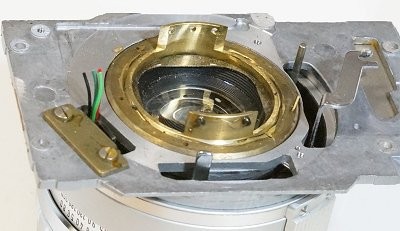

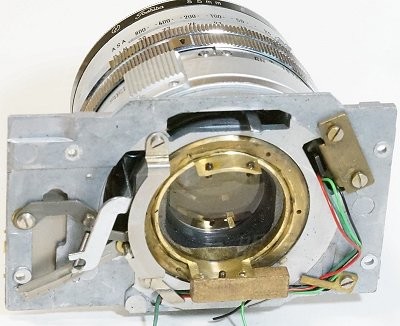

背後,一些雜物都要拆掉。右上角的銅片是對焦定位器,那裡面的桿子不能動。

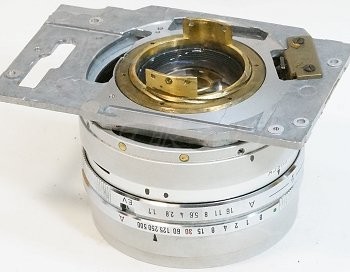

還有很多凸出的桿子,有點難搞。後面似乎沒有固定鏡組的鎖環,好奇怪,難道都要由前面拆!

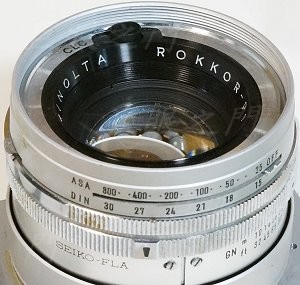

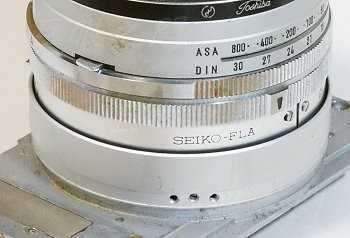

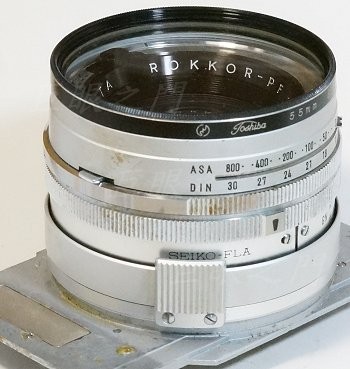

好吧,看看前面能拆嗎。底下的凸出物是對焦用的。
對焦的凸起拆掉,底下的對焦表尺金屬片也可以取下,剩下這樣。
前面有鎖環,轉出來。

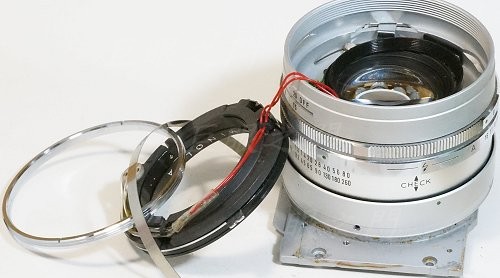

零件取出,電線要剪掉。

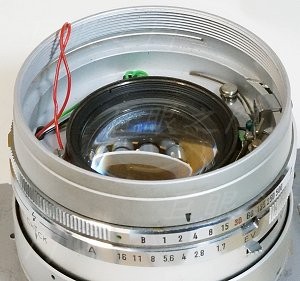

裡面。

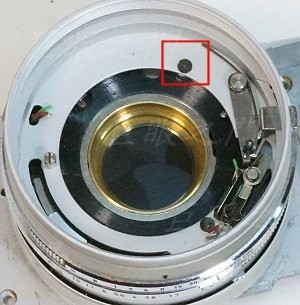

這裡周邊有三隻螺絲,要拆掉。

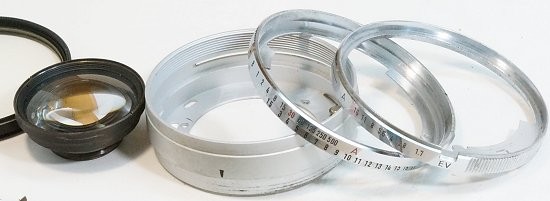

前面的光圈環以及快門環都可以拆下。

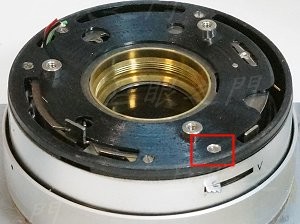

周邊有五隻螺絲,都要拆掉。

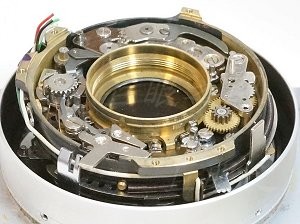

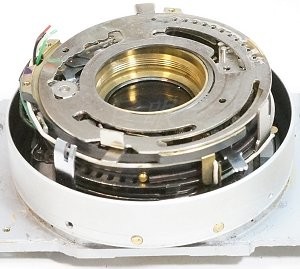

裡面的狀態。
這些零件都沒用,都拆掉。

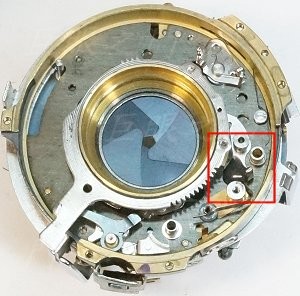

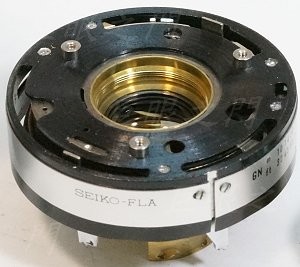

剩下這樣,傷腦筋,前面沒辦法再拆了,只好把這裡用 AB 膠固定,快門葉片保持常開就好。

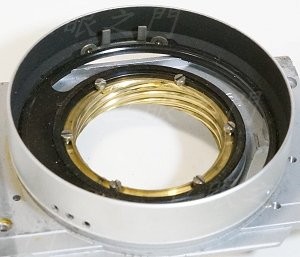

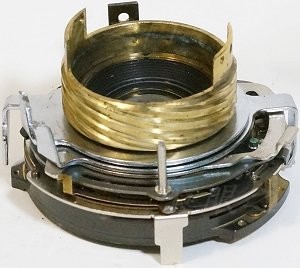

但是後面還有一堆亂七八糟的凸起物,只好能拆的拆,其他凸出物都剪掉才能轉的動,將複螺紋外環轉一下終於可以拆出來。

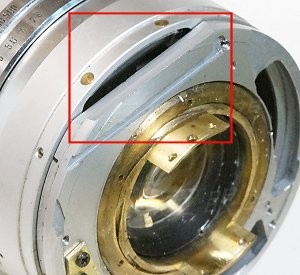

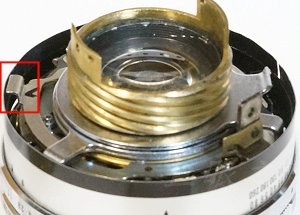

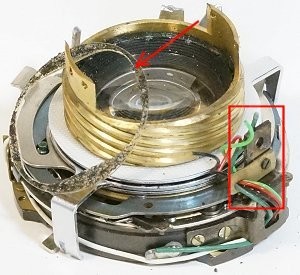

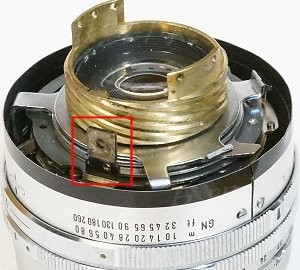

這裡原來有個透明塑膠片,沒什麼用了,可以拆掉。紅框中的是對焦定位器,上面的銅片可以拆掉,其他電線之類的也都拆掉。

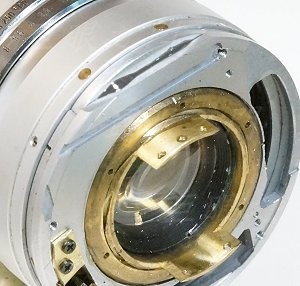

另一個角度,這些凸起還是拆不掉。

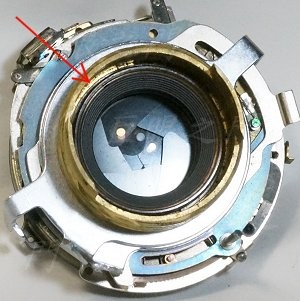

終於發現秘密,後鏡組的最後一片鏡片的鎖環拆出來,在這個縫隙裡面有個勉強看的到的鎖環,是鎖住複螺紋內環的,但是雖然設法用改造過的井字扳手勉強轉鬆,但是轉了幾圈就會卡死。猜想可能要把後鏡組拆掉才行。但是現在後鏡組沒有著力點,而且也不宜磨缺口,因為後鏡片的鎖環要鎖上去,磨了缺口會損傷螺紋,後鏡片就會不好拆。但是費了洪荒之力後鏡組還是沒有鬆動的跡象,放棄,只好就這樣改吧。本來想說乾脆原來的對焦機構捨棄了,用對焦筒吧。可是那樣就沒有原味了,研究了一下,就把這些凸出物儘量剪掉,再設法看看吧。
前面裝回去。
光圈環這裡要卡住一個控制光圈的凸起。

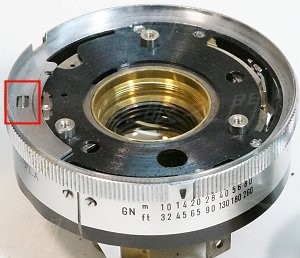

快門環要卡住這個凸起。

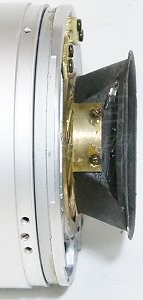

大致裝起來。但是這個定位器太靠外面,這樣車程圓形,外徑會很大。

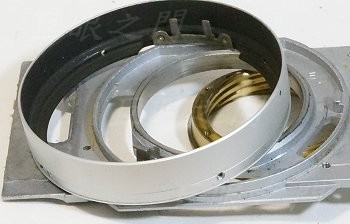

先研究看能否對焦更近吧,把原來對焦機構分解。

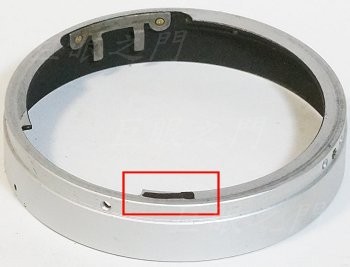

這裡一區要磨掉一些,大約 1 cm 左右吧,要依據實際狀況才能確定。
這個凸起要剪掉,否則無法將對焦環轉超過原來的對焦範圍。
這是對焦定位器,原來外面的附件已經拆掉。

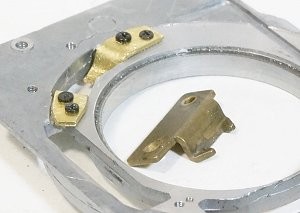

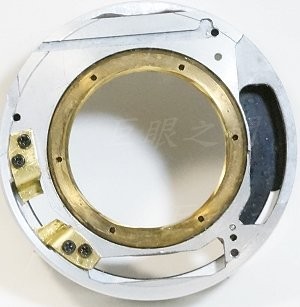

重做定位器,用兩個銅片把定位桿夾住就可以了。
另外一面。
這樣就可以車成圓的了。
裝起來,這裡還缺一塊,醜,而且會進雜物。

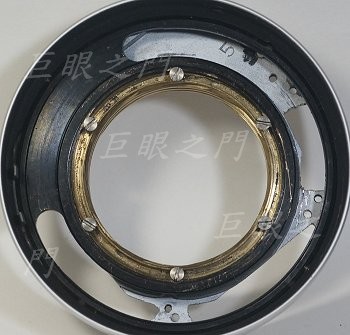

做一塊鋁塊黏上補起來,這個很難做,只能靠手工磨出來。
裝的時候,要把裡面的黑環轉到這個角度,再設法轉到複螺紋環上,不好裝的話,定位器要先拆掉。

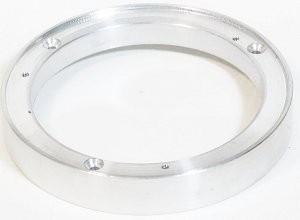

後面車個鋁環,要鎖在鏡身與後面的 Sony E 接環之間。

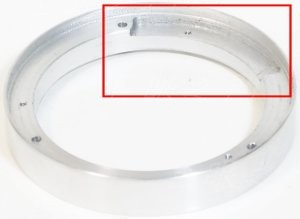

前面靠鏡身的一側,這裡要挖掉一些,要避過對焦定位器的凸起零件。

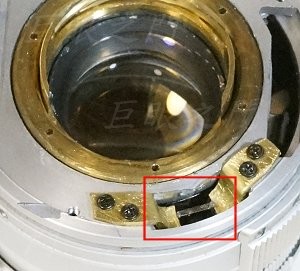

轉到最近處時,要還能夾的住,不能脫開。所以在製作定位器的銅片時要量好,也要與原來對焦環上限制無限遠的缺口配合。

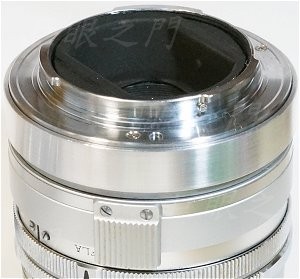

原來後面就有個護環,但是太長,後面要磨掉一些再裝回,利用原來的小止付螺絲裝上就好。

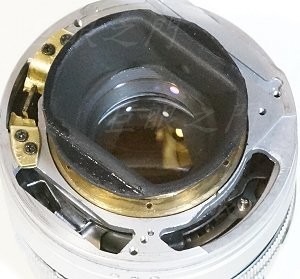

由上面看,底片本來是矩型的,所以原來上下有缺口,要用鋁片補起來。
裝上 Sony E 接環,裡面的護環剛好不會頂到機身內的電子接點。

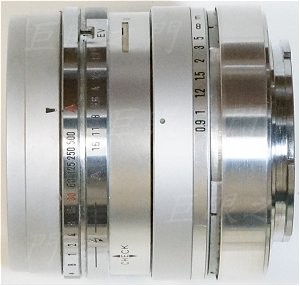

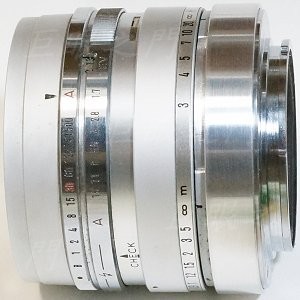

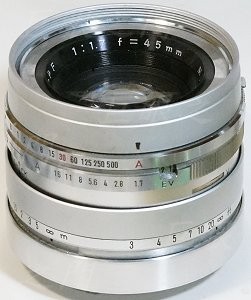

側面全貌。
另一個角度。
伸到最長,雖然對焦環前面看起來好像有縫隙,其實那是裡面零件黑色的部分,所以對焦最近還沒有縫隙。這樣改起來大約最近可以對焦到 50 cm 左右,應該夠了。
這個鏡其實很難搞,因為要製作或修改好幾個零件,大約花了 9 個小時,真不知道要收多少錢了。
拍出來到底好不好?測試看看,陰天沒辦法看什麼色彩,看看解析度吧。Sony A7R 測試,只縮圖無銳化。光圈最大,看起來中間清楚,邊緣差些。
縮到 f4。
縮到 f8。
