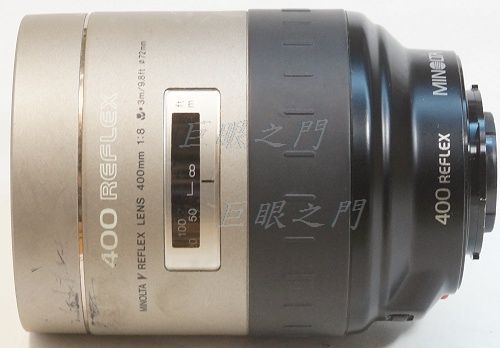

這隻是 Minolta 出品的 Vectis 系列用的，屬於 APS 的尺寸，鏡主要改為 M42 ，本來以為有點難度，但是後來研究發現其實不太難，而且網路上早就有人在賣已經改為 Canon EF 或是 Nikon 接環的。不過這次貼出來改的方法，應該有更多人改來用，不過這隻鏡算是少見的。
此鏡的光學結構不明，網路上找不到。

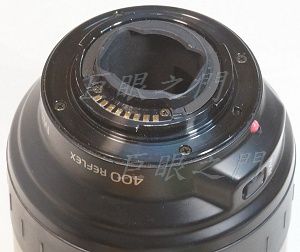

尾巴接環，原來是電子鏡，連手動對焦都是電動馬達驅動的，就像現在的 Sony NEX 系列的鏡頭一樣，Canon 有些鏡頭也是這樣，沒裝上機身根本無法對焦。這樣的鏡頭要改鏡當然先要想出如何使對焦環與裡面對焦機構連動的方法。
護環上的螺絲拆下就可以拆下護環，現在可以看到裡面的線路，當然這些都沒用了，都要拆掉。

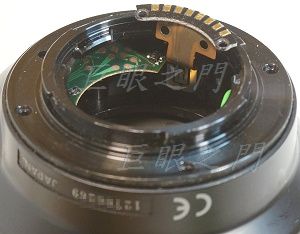

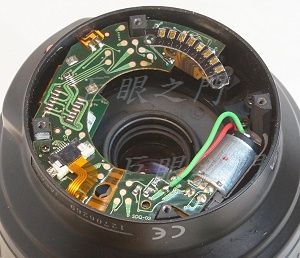

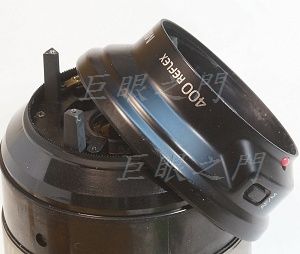

接環螺絲鬆開取下接環，裡面更多的電路板。

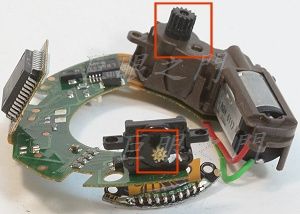

拆下的電路板，上方紅框中的齒輪是驅動鏡頭內的對焦機構，而下方的齒輪是與對焦環連動的，圖中可以看到二者根本沒有機械連動，而是靠電子訊號來連結。

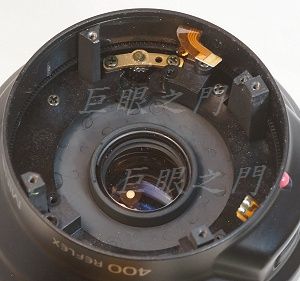

電路拆掉後的外觀。

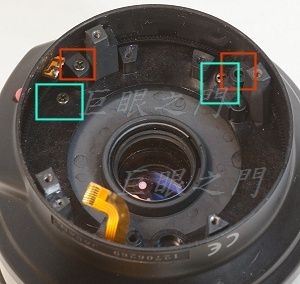

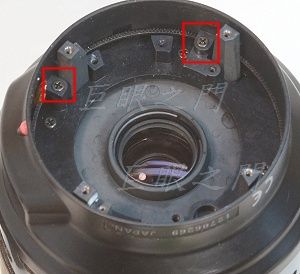

紅框中螺絲是鎖住鏡尾外殼的，拆下後可以拆下鏡尾的外殼。藍綠色框中的螺絲是固定內部鏡心的，現在還不能拆。
鏡尾外殼先拆除。

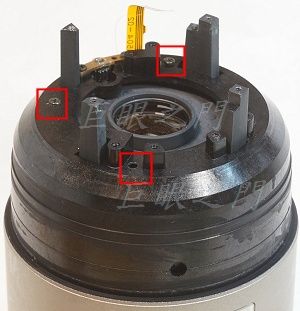

外殼去除，四周有四隻固定鏡心的螺絲，剛剛說過先不要拆，至少要留一隻或兩隻不拆，現在拆了搞不好鏡心向前面砸下去會使前面的保護鏡破掉。

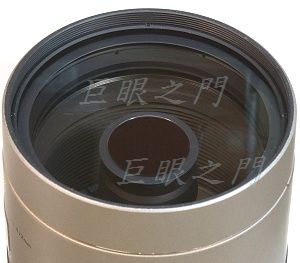

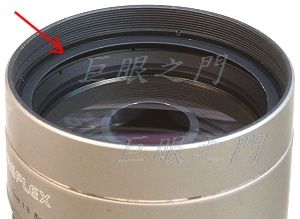

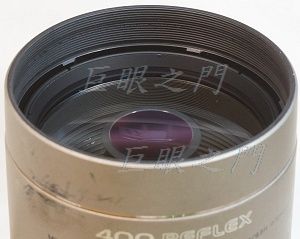

先看前面，前面有個鎖環，鎖著最前面的鏡片，最前面的其實只是保護鏡而已，要先把保護鏡拆除。

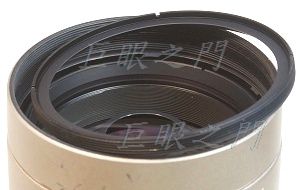

裡面還有個托環，托著保護鏡，這個環也要拆掉。一開始拆不開，後來才發現，拆這個要很溫柔的握住鏡身，因為鏡身是塑膠的，握的太用力的話會使鏡身變形，當然螺紋就變緊，就更拆不開了。
墊環取下。
現在把尾巴固定鏡心的螺絲拆下，就可以將鏡心由前面取出，要倒出來，但是要注意，要用乾淨的布或是衛生紙墊著鏡組，不然有灰塵沾上又麻煩。
這是鏡心。

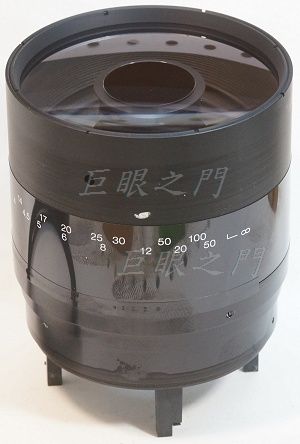

鏡心還可以分為兩部份，這才是真正的鏡心，外面的對焦表尺機構可以向後方取出。鏡心本身分為兩部份，裡面有複螺紋，前段可以在尾巴座子上轉動對焦。

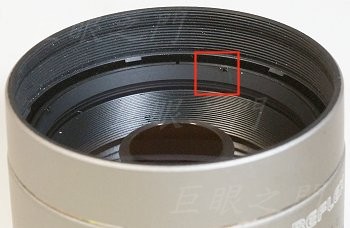

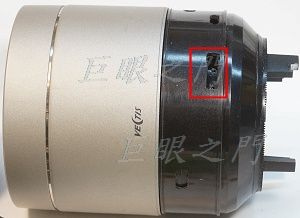

紅框中有個缺口，圖中不太明顯，這個缺口要卡在對焦表尺環裡面的凸出物上面。所以要裝回時要轉動一下，卡入缺口後整個表尺環會向前移動。

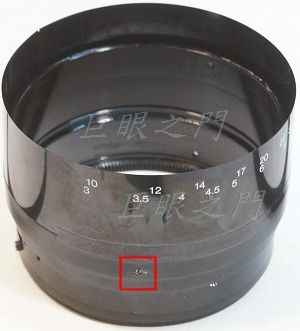

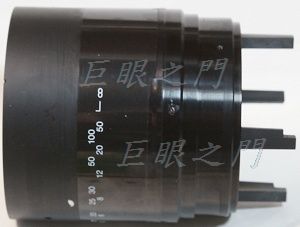

對焦表尺環，兼做內對焦環，外面印字的部份非常軟的塑膠，要小心不要弄破了，是用膠帶黏的，不要拆。如將表尺環裝回，鬆開紅框中的螺絲，轉動前方的鏡組再將此螺絲鎖住，就可以調整無限遠的位置。

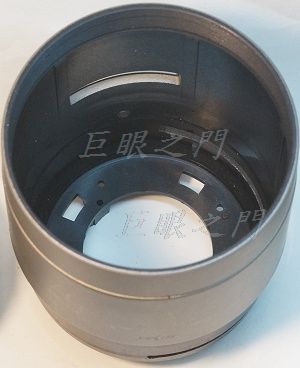

這是外面的塑膠殼。

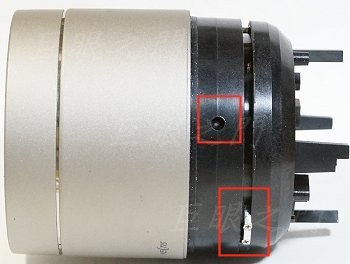

這是表尺環外面的螺絲孔，原來是鎖著一片電子接點，與裡面的電路板連動的，電子接點已經拆掉，打算用這個兩個螺絲孔來鎖對焦連動的零件，這樣就不用重新鑽孔，也避免弄的碎屑一堆。紅框下方的螺絲可以拆掉，原來是限制對焦轉動範圍的，現在用別的方式限制，所以就可以拆掉，如果算的準確，剛好與原來轉動角度相同，不拆也可以。

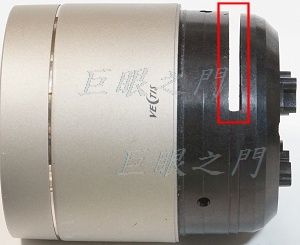

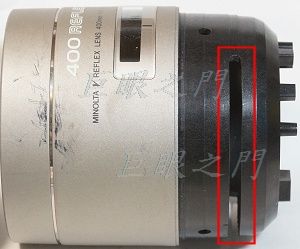

把外殼磨一區缺口，這樣鎖在裡面表尺環 (內對焦環) 上的零件就可以在軌道槽中運行。
另外一端的缺口。
把內對焦環裝上鏡心。

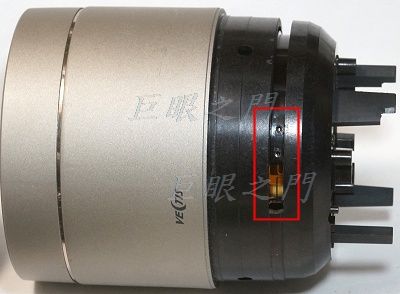

要把內對焦環轉到兩個螺絲孔由槽中露出來的角度。

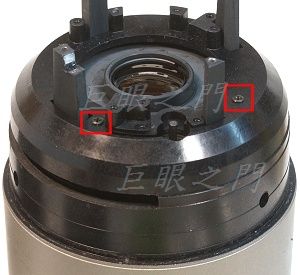

尾巴先鎖上螺絲，免得亂動。

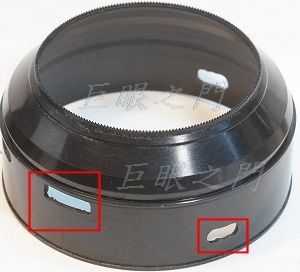

外對焦環，左方紅框中磨了缺口，裡面的連動零件將卡在這個缺口中使內外兩個對焦環產生連動。
右方紅框是原來的圓孔，這個孔就是要調整無限遠用的，但是連動零件的位置沒算好，所以這個孔偏了，只好磨的長一點。
使外對焦環的開口與內部的螺絲孔差不多對齊。
做了個鋁板零件。

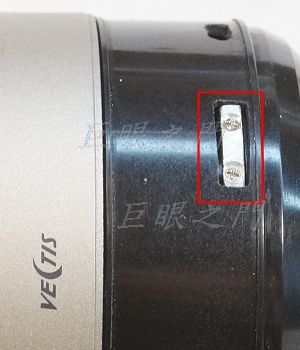

鎖在這裡，這樣就可以連動了，這個零件的寬度要剛好配合外環開口的寬度，這樣對焦時才不會有游隙。
這個零件用一隻螺絲連動也不是不可以，用寬一點，窄一點的金屬片也可以，反正可以鎖在裡面的內對焦環上就可以，當然還要配合外對焦環上的開口。而塑膠外殼上開槽的頭尾位置要配合對焦時這個零件轉動的角度位置。
還要考慮對到無限遠時這個孔要露出來，才能鬆開或是上緊裡面的無限遠調整螺絲。聽起來很複雜，但如果您自己想改這隻鏡，先用簽字筆在零件上做記號模擬一下就知道我說什麼了。

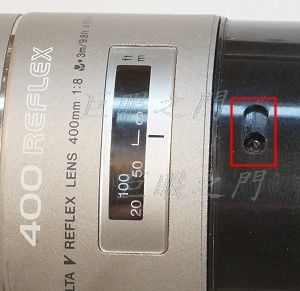

其實這隻鏡在此時就可以調整無限遠，把上方紅框中的調整孔對準無限遠調整用的小螺絲，再轉動裡面的對焦環到開口槽的最下端。
此時表尺應該會超過無限遠一點，如果不是的話，就要把開口槽挖長一些，可以超過無限遠一點點之後，再轉回無限遠位置。這時螺絲孔應該剛好對準。

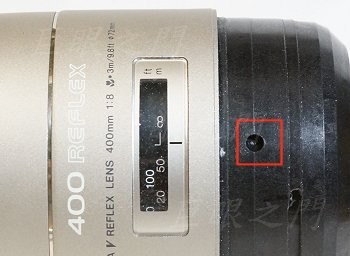

利用這裡的缺口用工具來調整到剛好無限遠，再把調整孔中的螺絲鎖住就完成無限遠的調整。
以上的一些零件以及開槽當然不是一下子完成的，要經過比對測試後才弄的好，弄好以後沒問題了，就要把尾巴固定鏡心的螺絲四隻都上緊，再把圖中固定尾巴外殼的螺絲也裝回去。

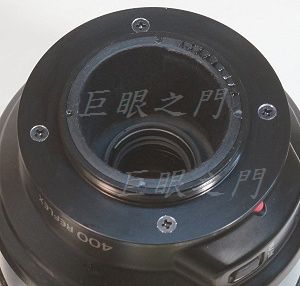

車修了一個 M42 的接環，可以裝在尾巴上為度，然後用個以前改鏡剩下的 Contax G90 的鏡尾護環車修了黏起來作為護環。
為何不用原來的護環，因為原來 APS 尺寸的，開口有點小，換個大的，此鏡可以涵蓋全幅範圍。
另外一面。

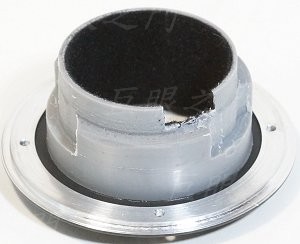

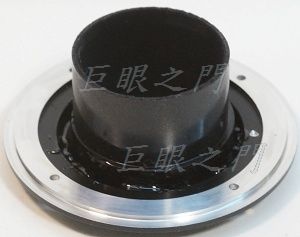

後來又改了一隻，這樣也可以，用塑膠管黏在 M42 接環內，外側會頂到的部分銑掉，裡面貼上黑絨紙。
鎖上 M42 接環。
接環鎖上後，把對焦環指標對到無限遠的位置，然後鬆開無限遠調整螺絲，轉動前鏡組對到無限遠，再把無限遠螺絲鎖緊，這樣就完成了。此鏡有非常多的調整空間，所以改什麼都可以。
側面的外觀，完工。這隻其實是後來又改的，並不是前面的那隻，這隻外觀比較漂亮。
改這隻鏡不難，但是開那些槽以及製作連動的零件都很花時間，那些槽以及開口的位置都要慢慢思考清楚再動手，即使如此還是磨的稍微歪了。
拍出來好不好，看看吧。Sony A7R ISO 1600，這是在 A7R 上面接 17-31 mm 的對焦筒，對焦筒長度調整到與機身法蘭距與原來的法蘭距相近的 36 mm，也就是說這應該就是沒有改之前鏡片相對位置的狀況。
一樣的條件。
改完的狀況，接標準的 M42-Sony E 的轉接環，拍出來影像會大一點點。
改完的狀況。整體而言邊角沒什麼明顯失光，但是解析度其實不怎樣。這種鏡頭就是拍氣氛，拍散景而已，不要太要求解析度。
