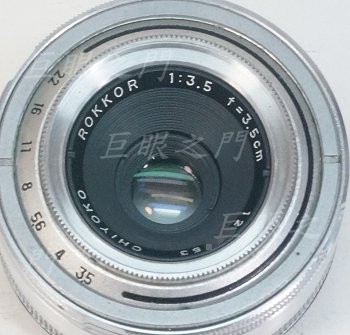

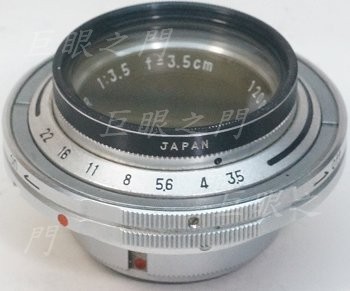

千代田光學製作的很老老鏡，就是 Minolta 的樣子。是 Minolta super A 的接環。光圈只有 3.5 應該也就只有三片鏡片，真的值得改嗎？反正鏡主要改就改吧，說不定有什麼不錯的特性。

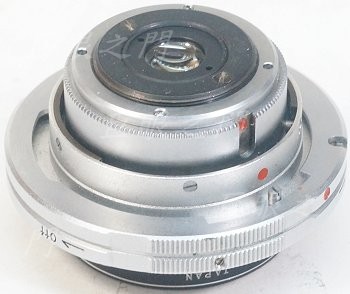

尾巴，有鎖環可以鎖在機身，原來的對焦機構在機身上。右方的凹槽相當於對焦定位機構。
另一面。
本來想做成轉接環的形式，不過這種接環的鏡頭很少見，鏡主也不想花太多錢去改，其實這隻並不好改，主要是原來的對焦機構要改的話有點複雜。如果找一台老機身把機身對焦以及接環挖下來，也許好改些，但便宜的舊機身應該也不好找。

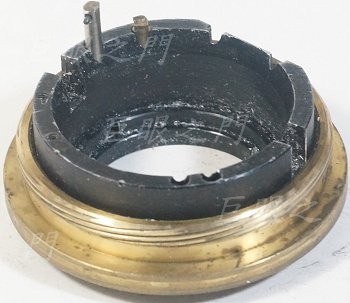

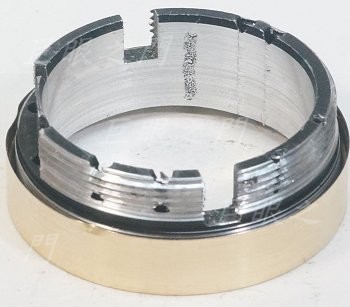

找了個連動測距相機上拆下的舊零件，不是要利用這個複螺紋，而是要利用兩個零件的轉動機構，突出的桿子都要拆掉。

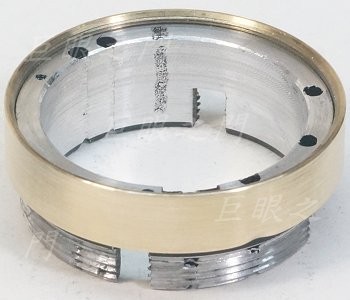

把內徑車到鏡心的尾巴可以塞進去，外面車了 L39 的螺紋，以便將 LM 接環轉上去。當然車平後將 LM 接環由側面鎖也是方法之一，但是側面鎖螺絲怕會對轉環造成應力，轉起來可能不順。

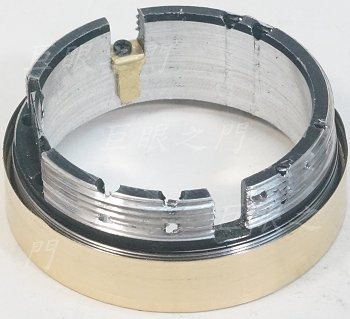

另外一面，外面的複螺紋也已經車掉，而且要車薄一點。

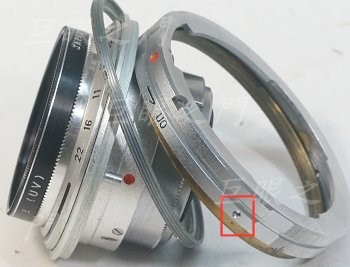

有 on off 字樣的環是原本的鎖環，要做成使用鎖環的話也是可行的，但會更花工，這個鏡頭實在沒必要那樣改，做了鋁環，向下的一面有孔洞配合左方的柱狀螺絲突起，在右方螺絲打螺絲孔，將鋁環鎖上。
這個零件在凹處剛好鎖一片銅片，做為卡在鏡心定位機構之用。

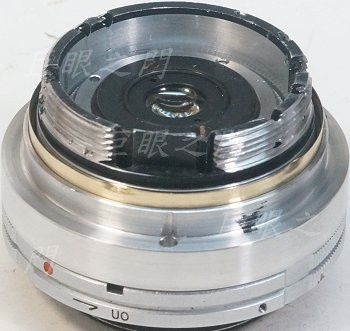

鋁環鎖上，後面車到可以將轉環零件裝進去，最後黃銅零件要黏進去，打螺絲會有應力，可能轉動阻力增大。鋁環後方內側要加工到轉環零件裝進去後，再把 LM 接環裝上能對到無限遠。所以實際的作法是先把這兩個零件放進去就好，先測好尺寸最後再黏。至於無限遠的調整，可以將轉環的銅環與鋁環部分螺紋轉到長度剛好無限遠為度。

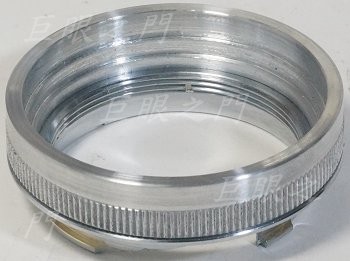

LM 接環要先裝好測試無限遠並做好記號，前方做個鋁環鎖上，這樣才方便拆裝鏡頭。
另外一面。這個鋁環在 LM 接環裝上後剛好扣在鏡頭前段的鋁環外。

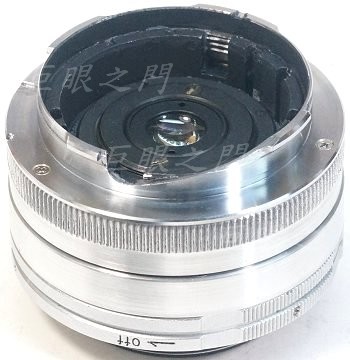

裝起來，LM 接環只要在側面所一隻螺絲就好，也不能所太緊，免得造成應力。鏡頭如果要拆解維修，要由這個側面的小螺絲開始，小螺絲拆下後可以將 LM 接環轉下來，就可以看到鎖住前段的螺絲了。

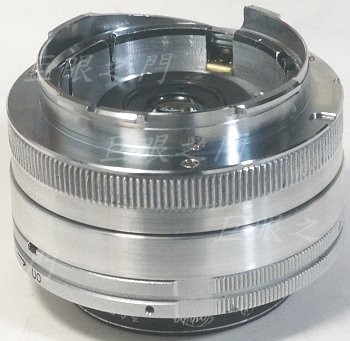

側面全貌。

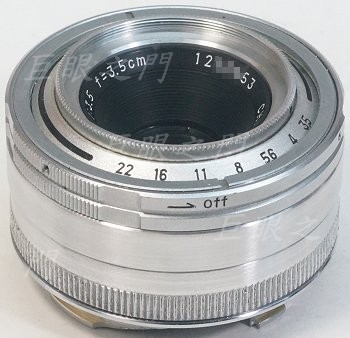

另一個角度。
尾巴裡面要塗消光漆。
