這是隻老 Minolta 大光圈廣角，鏡主要改 M42 。

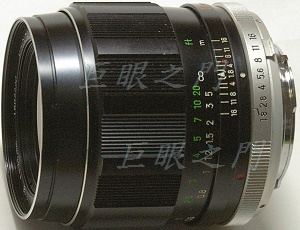

側面的外觀。

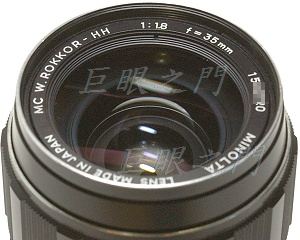

由銘環上看到 HH 的標示，光學結構應該是 8 群 8 片，可是找到的圖看起來似乎像 6 群 8 片，難道前後兩片不是黏合的。

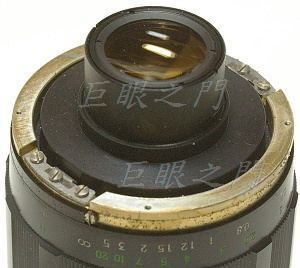

這是尾巴，這種尾巴要改 M42 有點難度，因為法蘭距差了 2 mm ，要爭取到這個距離不太容易，即使犧牲後面的陽極處理，大概也只能爭取到 1 mm 左右，所以還要由前面調無限遠的裝置等等來處理。

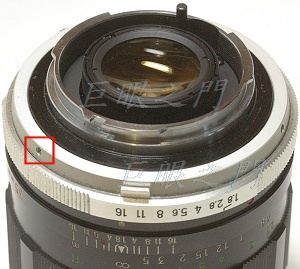

尾環外面紅框中有止付螺絲，鬆開後外環就可以取下。

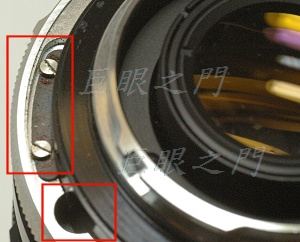

外環取下露出裡面的光圈控制金屬片，上面紅框中的兩隻螺絲是固定金屬片的，但是強烈建議不要取下，但是如果必須要把光圈環拿下來那就必須要拆這個金屬片了。為何最好不要動它，由過去的經驗中，知道這個鎖螺絲的孔只是個凹槽，拿下來很難鎖回原來的位置，而金屬片前面一點後面一點都會影響光圈葉片開闔的狀況，最大光圈好調整，反正葉片全縮就是最大光圈，可是最小光圈很麻煩，即使拍照也很難用目測調整回原來的位置，只能用相機測光看一級一級的變化，調整起來很麻煩，而且不一定準確。
將光圈環轉到最大光圈，下方紅框中就會看到四隻鎖接環的螺絲，拆開後就可以將尾巴整個取下。

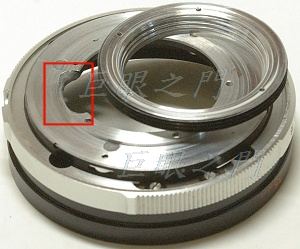

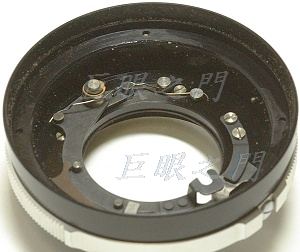

真麻煩，果然又是光圈機構都在尾巴的設計。原來的接環必須要把裡面的零件都拆掉才能拆下，因為螺絲躲在裡面。
這是前面的部份。

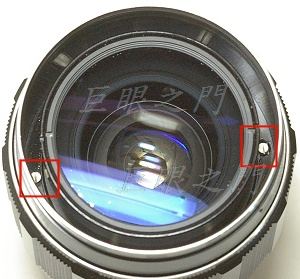

銘環轉開，左方的紅框中是鎖濾鏡環的螺絲，右方凹槽內的螺絲是固定鏡組的，要先把濾鏡環拆下來。

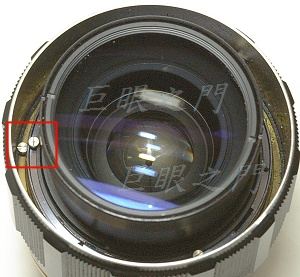

紅框中左方是無限遠調整螺絲，右方是固定鏡組的。
螺絲鬆開後鏡組可以拆出來。

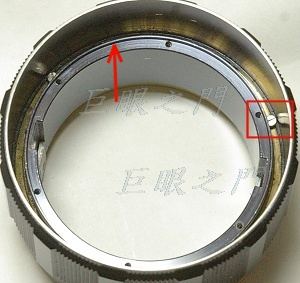

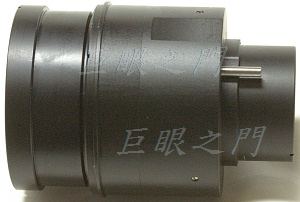

剩下的部份，因為無限遠調了還不夠，鏡組要向尾巴再縮一些才行，所以箭頭指的那一圈要車掉一些，這樣鏡組才能更為後退。
右方無限遠調整螺絲拆下後就可以將對焦環由前方取下，因為要車所以才需要將對焦環取下，如果無限遠調整空間夠的話就不需要拆對焦環了。

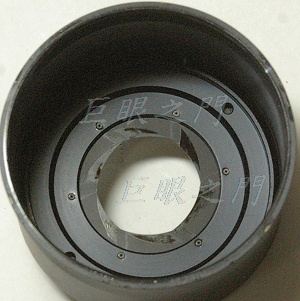

因為原來光圈葉片進油，光圈根本就無法正常運作，所以要洗葉片，還好，前後鏡組用力一轉就可以轉出來。圖中可以看到葉片上的油漬，用去漬油沖洗了一下就正常了。雖然沒有整個拆開，但是沖也沖了一陣子，沖完了還要再用棉花棒擦拭乾淨。
光圈葉片處理完了，要來車尾巴，前面調整了一下，大概尾巴還需要車掉 1 mm 左右，超過 M42 螺紋的部份都要車掉，靠中間被 M42 接環擋住的部份可以不用車。
外環也要車，車的時候把外環鎖回去一起車，左下方的紅框中是外環原來的止付螺絲位置，但是因為會車到螺絲孔，所以要在右下方紅框中的位置重新打三個止付螺絲孔來固定尾環。
左上紅框中最後會車到露出原來鎖住接環的螺絲孔，所以要先在螺絲孔中灌些 AB 膠再車才不會有洞。
右上方的紅框中本來是鉚住裡面光圈機構的一個小圓柱，也車掉了不少，本來以為會掉出來，那就只能用膠黏了，還好還很緊，沒有掉出來。
紅框中的位置要用些 AB 膠補起來，不然裝上 M42 接環在側面會有一些縫隙，但是最後膠還要磨一下，免得接觸到鏡心中的那個凸起的光圈連桿。

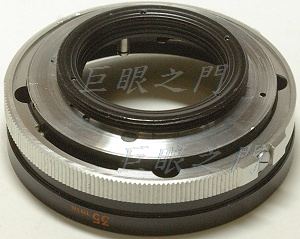

另外車了個 M42 接環的部份，要把這個部份由裡面向外鎖在尾巴上。
噴黑後鎖上。

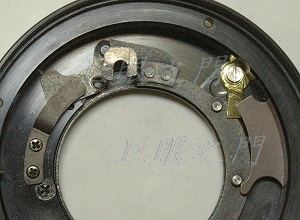

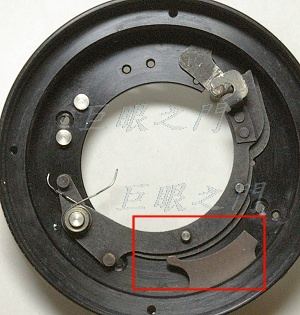

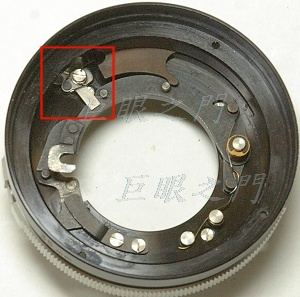

這是尾巴內部原來的狀態，紅框中有個連動機構，這個機構連到鏡身外面的一個小凸起，忘了拍照，小小的凸起用手指頂一下光圈就會縮起，相當於景深預觀。但是現在改鏡後鏡頭的既定狀態是縮光圈，所以就沒用了。原來的運作是裡面的金屬片會逆時針方向轉動頂到旁邊的凸起，將光圈機構變成縮光圈。如果這個機構可以改為用手指頂一下就開光圈，那使用小光圈時就會比較好對焦，對焦時手指頂著對焦，一放手光圈就縮回，這樣會比較方便。

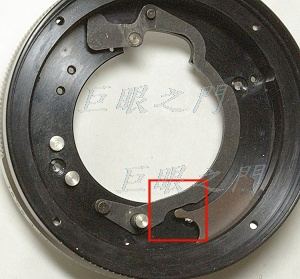

先將小圓柱上固定這些零件的 C 形鎖環拆下，把其他用螺絲鎖住的零件也拆下。但是這個彎彎的零件拆的時候有技巧，因為有光圈連動的弧形金屬片擋著，而金屬片最好又不要拆，可能嗎？可能的，先將光圈環轉到如圖中的角度，把 C 形鎖環拆下後，就可以把上面的彎形金屬片抽出來了。
再把光圈環轉到這個角度，底下的彎形金屬片也可以抽出來。上面原來有與機身連動的連桿，改鏡就沒用了，會凸出頂住 M42 的接環，所以要拆掉。

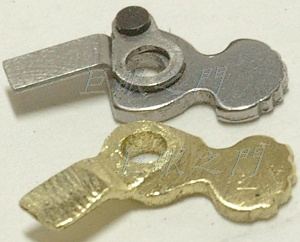

現在要來製作開光圈按鈕了，原來的零件是上方的形狀，右方原來凸出於鏡身，可以用手指來撥動。上面的金屬片原來是凸出於鏡身內，會頂住裡面彎形的金屬片來縮光圈。
用厚銅片磨了一個類似的零件，但是角度不一樣，因為原來是逆時針頂其他的零件，現在是順時針頂。這個零件很難磨，很多地方都要剛好，很難形容，反正如果您有一樣的鏡頭就會知道，這個零件磨了三個小時。

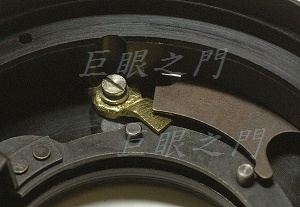

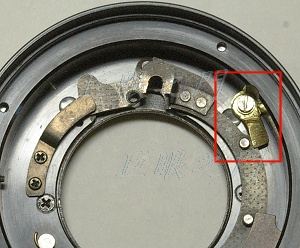

經過多次的測試修磨終於好了，鎖上。最小光圈時銅片要與彎形金屬片的凸起稍微有一點距離，這樣才能縮到最小光圈。
最大光圈時又不能頂到光圈環上的弧形金屬片。
還要由兩者之間穿過，所以要做的非常準確。因此才磨了三小時，還好，還沒有最後關頭發現哪裡短了一點，要重作那才令人昏倒。

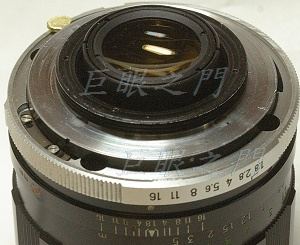

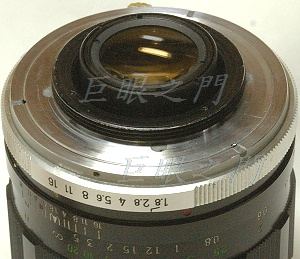

裝好後外面的外觀，因為尾巴車薄了，所以原來鎖銅片的那個螺絲會凸出，圖中已經磨短，要磨到與旁邊齊平，不然鎖上機身或是轉接環時就會頂住。

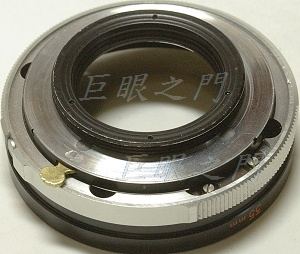

把尾巴鎖回鏡身。
外環也鎖回去。
完工，側面的外觀，後鏡組會由尾巴凸出來，如果用在 EF 會凸出約 7 mm ，所以會打鏡。
D.T. Tang 製作
