改這個很有挑戰性,因為鏡主很龜毛,說要非破壞性改,MD 與 NF 法蘭距差很多啊。

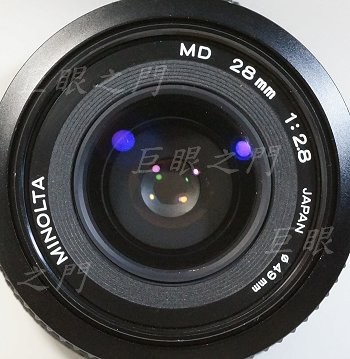

這個鏡頭的光學結構竟然找不到,只找到 Rokkor ,但這隻沒有 Rokkor 的字樣。

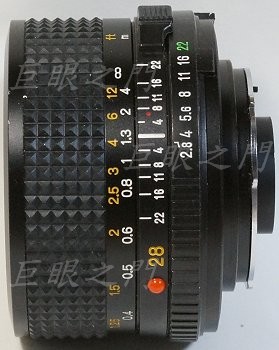

側面,原來尾巴就很突出了,即使改了,在 Nikon 機身上應該會打鏡。
光學結構可能是這個,7 群 7 片,不太確定。
尾巴。
銘環轉開,裡面有鎖住濾鏡環的螺絲。
濾鏡環拆開,裡面才能看到調整無限遠的螺絲。

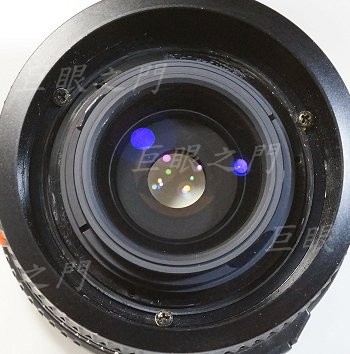

尾巴拆掉,裡面還有個銅圈。

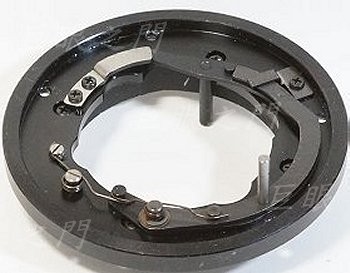

這是尾巴內部。
因為要非破壞性,所以找了個以前改鏡剩下的 Minolta 鏡尾,可以改造一下,破壞了也沒關係。
右方是 28 mm 2.8 的鏡尾,左方是舊的鏡尾,可以比較一下,其實光圈機構彎臂的軸心位置是相同的。
把舊的鏡尾邊緣車到與新的鏡尾一樣高,把新的彎臂裝到舊的鏡尾上,彈簧也裝上。

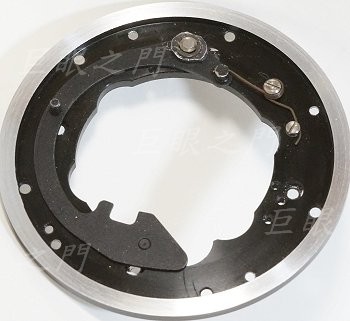

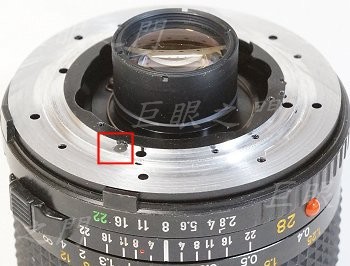

外面這一面要車薄,車到邊緣只有剩下約 0.5 mm ,很勉強了。紅框中的位置是軸心的位置,是鉚上的,這個軸心不要動它,要把持原貌比較好。中間留厚一些。

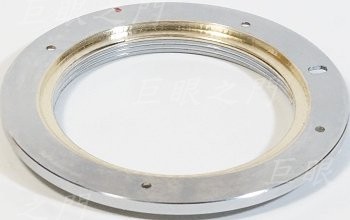

NF 接環內緣稍微車一下,以便扣在舊的鏡尾外。車到這樣,其實凹下處也只剩下約 0.5 mm 了,也很勉強了。

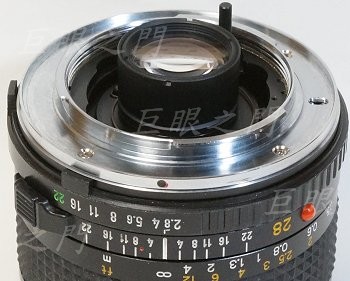

鎖上,不只後鏡片突出,光圈連桿也很突出。

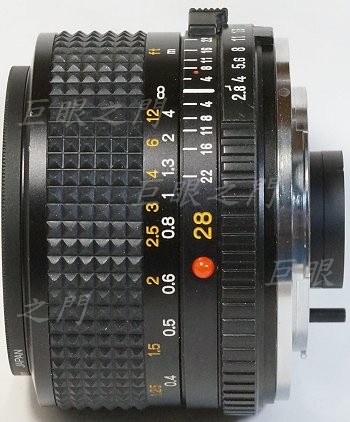

側面,這個在全幅上一定打鏡。再看鏡主打算如何解決吧。不過那根桿子竟然沒有影響,裝上手邊的底片機身,光圈還能正常運作,並沒有頂到機身。先這樣吧,鏡尾的護環還沒做,不知道鏡主打算如何處理打鏡的問題。
最後尾巴再找個廢料車修了裝上,但是適當的位置要挖孔,鏡主自己磨了一下後鏡片的鏡框,是可以裝上 Nikon 全幅的,只是鏡片鎖環真的剩下很少了。
