這隻算是大光圈的標準鏡,鏡主要改為 EF 接環。

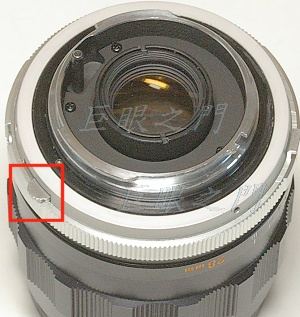

尾巴,這個鈕相當於景深預觀,改鏡的話就沒有用了。

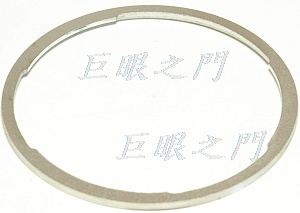

尾巴上的外環測面有螺絲,鬆開就可以拆下。改鏡的最後會需要一個薄薄的環,但是這個環用不上,因為側面有缺口,沒辦法車薄,車了就斷了。
把光圈環轉到適當的位置,固定接環的螺絲就會露出來。
左下方的兩隻螺絲是固定光圈控制金屬片的,要拆下才能將金屬片取下,然後光圈環才可以拆下。

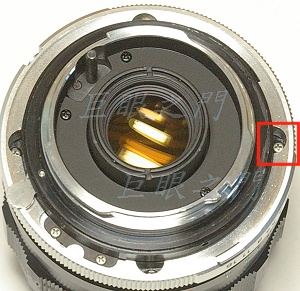

光圈環側面有個大螺絲,是頂住光圈定位鋼珠用的,改鏡的話,先把他拆出來留著,免得鋼珠弄掉了。

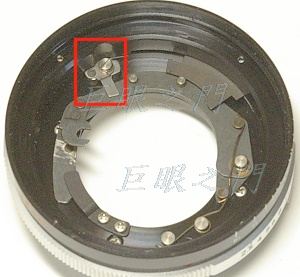

這是拆下的接環,控制光圈的零件都在上面,所以原來的接環必須要用上,只有紅框中的零件要拆掉。

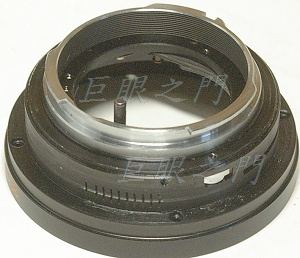

這是取下光圈環之後的部份。

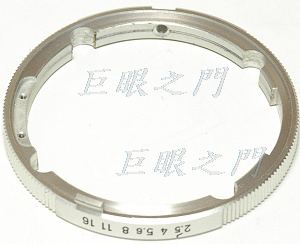

這是光圈環,在 16 附近那個凸起要磨掉。

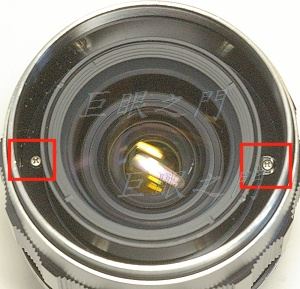

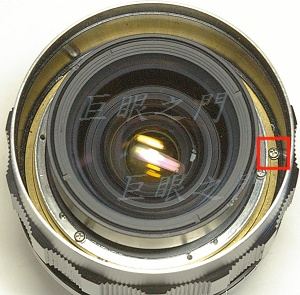

看看有沒有無限遠調整機構,把銘環拆下的外觀,左方是固定濾鏡環的螺絲,右方紅框中是固定鏡組的螺絲,只要拆左邊的一組,一共有三隻,拆下後銘環可以取下。
銘環取出了,縫隙裡面的才是無限遠調整螺絲,有這個機構就好辦了,表示我在車尾巴時不需要車的太準確。

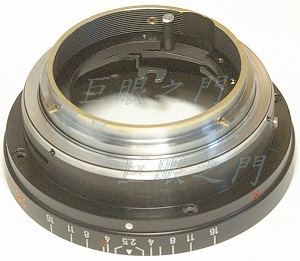

與其他兩隻 Minolta 長鏡的改法差不多,都是把座子車一下,以便將 EF 接環套扣上去。

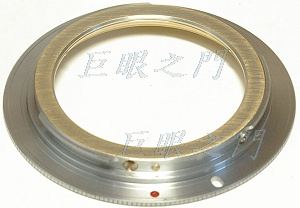

這是 EF 接環,大致上的改鏡原則請參考 Minolta 200 mm 那隻的改法,但是這隻是在 EF 接環的側面打螺絲將接環鎖在原來的接環外面,因為鏡身外徑太小,其他的位置無法鎖螺絲。

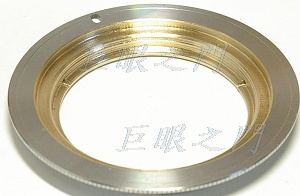

這是內面。
把 EF 接環套上後,與光圈環之間有距離,無法頂住光圈環,本來用原來的環車修是最好的,但是原來的環有缺口無法車,只好另外找個零件車修一下放上去。
圖中,原來的接環插刀部份已經車掉,也車短了,以免頂到機身內的零件。

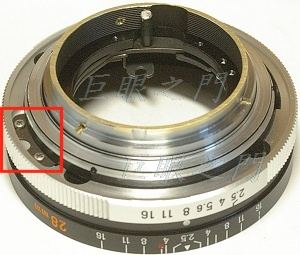

都車修完成就要裝回了,要先把這兩個螺絲裝好,還要暫時裝回鏡身,把最大光圈的位置調整好。

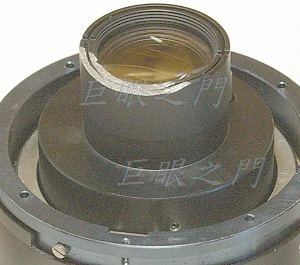

後鏡組有些突出,要磨短,只要磨靠機身上方的就好。
磨的時候要這樣磨,把後面包起來,上完漆再拆開。

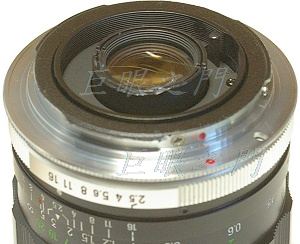

裝起來,原來的護環擋片也裝回。原來鏡身的紅點用黑漆塗起來,免得干擾裝鏡頭的紅點,在接環側面也重新點漆做了裝鏡頭的紅點,原來接環上有紅點,但是並不是在接環的側面,而是底面,我覺得那樣不太好用。

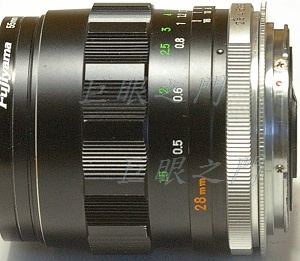

這是尾巴的側面,可以看到上方已經磨掉了。
D.T. Tang 製作
