Minolta 250mm f5.6 反射鏡改 M42 接環

這隻 Minolta 250mm f5.6 算是很特殊的鏡頭了,這個焦段的反射式鏡頭並不多。

Minolta 250mm f5.6 反射鏡改 M42 接環

前方的外觀。

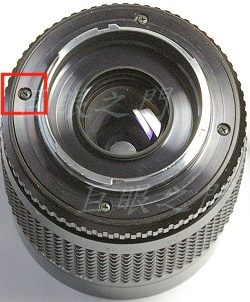

鏡尾有四隻螺絲。

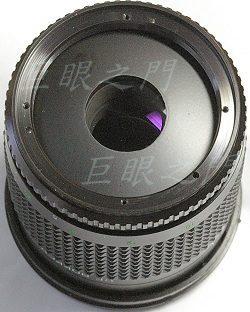

四隻螺絲拆下後就可以將接環取下,露出裡面的最後一片反射鏡片。

這個鏡頭很詭異,接環與最後一片透鏡寬寬的外框鎖在一起。

紅框中的四顆螺絲才是真正的接環螺絲。

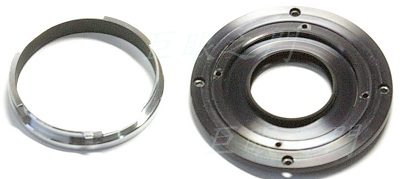

接環螺絲拆下後,接環可以取下,如圖左。圖中右方是接環的座子以及中間的鏡片。

這個結構一看可就傻眼了,因為接環座子根本沒有車修的空間,而 Minolta 接環的法蘭距又很短,應該要車掉一些才行。要車的話,不好夾,而且帶著鏡片車可能會惹禍的。

找了一些資料,發現竟然有人改為 Nikon,連 Nikon 都能改,還有什麼不能改,但是怎麼改呢,網路上一般提到改鏡,都很少去談過程,但是既然有人改了,那就是可以改。但是怎麼改,應該不是去車這一片帶著鏡片的座子。研究了一下,終於發現秘密了,根本就真的是什麼接環都能改,怎麼改?後面再說吧。

一般的接環是由外面用螺絲鎖在座子上,但此鏡原來的接環是由內部鎖出來,而且接環外圈附近還有一圈突起。研究了一下,認為可以做非破壞性的改鏡,於是仿照原來的機構做了個 M42 的接環,找了半天才找到這個比較厚的接環,車到與原來接環外徑相近,剛好可以卡進原來的突起處。

然後比照原來的方式由內部向外用螺絲鎖起來。

秘密在這裡,將花紋橡皮翻起來,可以看到紅框中的膠帶,距離表尺與前方的對焦環是用黑色膠帶黏起來的。只要將膠帶先拆掉,就可以調整前面的對焦環,調整到無限遠之後,再把距離表尺環的無限遠記號對準在鏡身的無限遠刻度處,膠帶再黏回去,花紋橡皮蓋回去就可以了。

此鏡的無限遠調整其實還有許多空間,所以即使改 Nikon 也可以。此外這隻鏡的無限遠標尺也是可以轉的超過基準線的,許多反射鏡都是這樣的設計。

這是尾部的外觀。

這是側面。

其實為了將就原來的鎖接環方式這樣改有些缺點,當時為了要避過原來座子上的突起,把 M42 接環外徑車的很小,這樣其實在 Pentax 機身上用轉接環的話會有些鬆垮,如果用在 Canon 機身的轉接環則無問題,因為 Pentax 轉接環的外徑很小,是卡在機身接口的內緣,而此鏡的接環因為直徑小,所以會凹入 Pentax 機身的接口,無法緊密卡住接環,會有些鬆。

後來我改了另外一隻同規格的鏡頭,發現這樣改其實是不對的,因為鏡尾原來有一圈裝保護鏡的螺紋,雖然此次改鏡的鏡主並沒有保護鏡,但是 M42 的接環內徑再車大也只能車到 38mm,不然強度不足,鏡尾的保護鏡應該是 39mm 的外徑,鏡框將近 40mm,因此 M42 接環會擋住那圈螺紋,使得無法裝保護鏡,所以嚴格來說此鏡不能改為 M42。
