老鏡。
是光圈環在前面的版本。

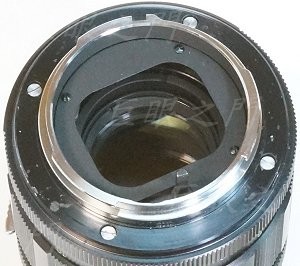

尾巴。
光學結構 5 群 6 片。
尾巴四隻螺絲拆掉就可以把接環取下。前面的鏡組有鎖環鎖住。
鎖環鬆開就可以把鏡組由前方分離。裡面有銅環做為墊環，這是沒有無限遠調整裝置的版本。

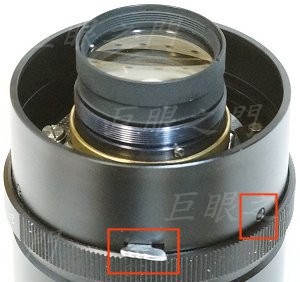

左方紅框中是縮光圈景深預觀裝置。右方的螺絲是鎖住鏡組後段的外殼。
後段外殼取下。景深預觀裝置改鏡的話就沒有用了，要拆掉。右方小紅框中有個定位螺絲，要拆掉才能把墊環取下。

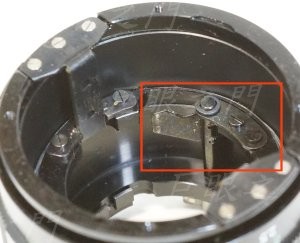

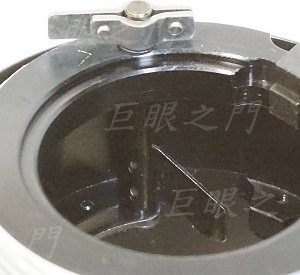

這裡是壓光圈的裝置，改鏡都沒用，都要拆除。

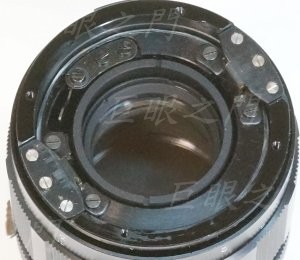

另外一面，有凸出物，連著壓光圈裝置，都要拆除。

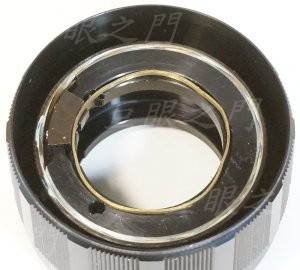

後段原來放置墊環處改用比較薄的墊環，只找到比較細的，所以要折彎一下再放進去。

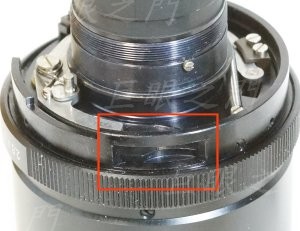

原來的景深預觀裝置拆除了，會留下一個縫隙，要補起來。

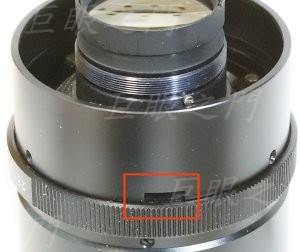

後段外殼裝起來還有縫隙，所以一定要補。
用鋁板做了一片檔片，鎖在原來的螺絲孔上。

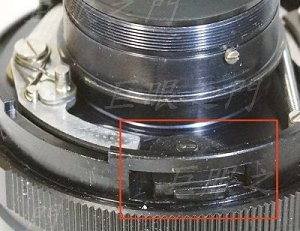

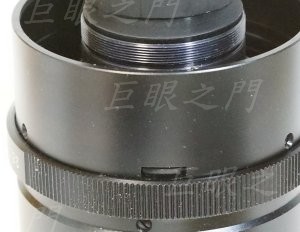

這樣就沒有縫隙。
墊環變短了，後面的鎖環無法鎖緊，所以在鎖環下方還要墊高，而且有個鏡組角度的定位螺絲擋住，所以墊環上要磨個缺口，避過定位螺絲。

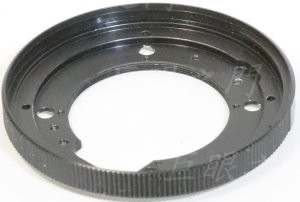

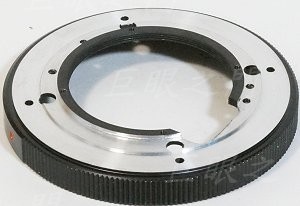

原來的尾巴接環，內部零件都拆除。
後面車掉一些，中間留著。

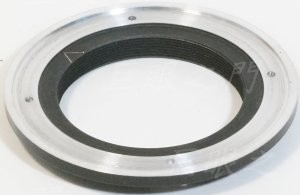

M42 接環，與原來的尾巴要車到互相配合可以對焦無限遠。

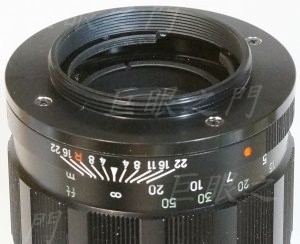

鎖在尾巴上就完工了。本來想做護環，但是能做的長度有限，沒有什麼實際用途，還是算了，幫鏡主省些錢吧。
其實原來的座子不一定要用到，只是上面有景深表尺，還是保留比較有原味。

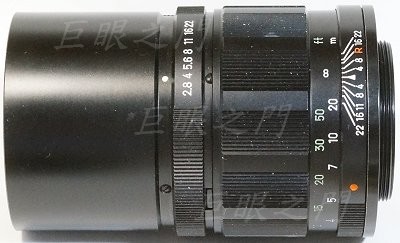

側面。
