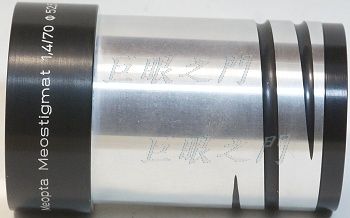

這是大光圈投影鏡。
尾巴這一節黑的可以轉出來。
光學結構 4 群 6 片。網路上把第一片後面畫成平的,那是錯誤的,應該是稍微凹面。最後一片後面也畫成平的,那也錯了,應該是稍微凸出。

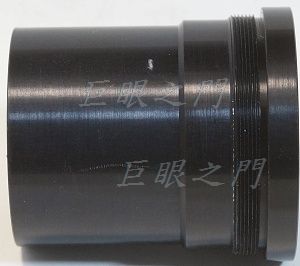

尾巴這一節轉出來。

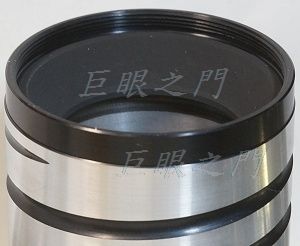

後面有鎖環鎖住鏡組。

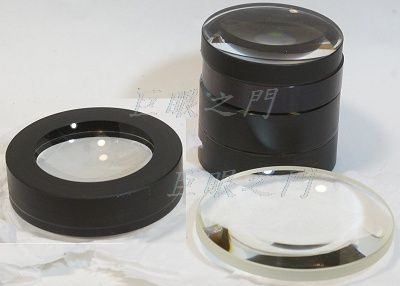

這是拆出來的鏡組。
本來想把外殼車上螺紋就可以轉入 52 mm 內徑的對焦筒,但那樣沒有陽極不太耐磨。仔細量測了一下,認為厚度勉強可以車小,再把 52 mm 螺紋管內徑車大,這樣套起來外面就可以有陽極處理過的螺紋。

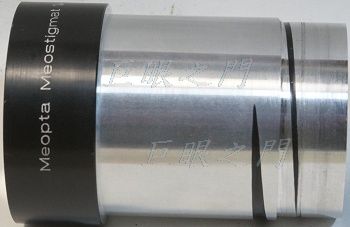

這是把外殼車細以後,很勉強了,再車尾吧的螺紋強度就會不足了。

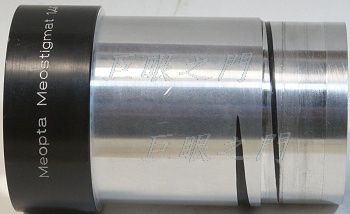

尾巴後鏡組的外殼也車小,裝起來。
車這個尾巴還很傷腦筋,因為很長,小車床夾頭太小,力矩太大,怕會飛出去,要夾很緊,結果還留下一些夾具痕跡,而且用手扳感覺還可以滑脫,這樣風險太大了。於是車的時候要先把後鏡組拆出來車好,再把後鏡組裝回去,用反爪卡住後鏡組的外框內螺紋,這樣車起來力矩才不會太大,不過還是車的戰戰兢兢,只敢慢慢車。

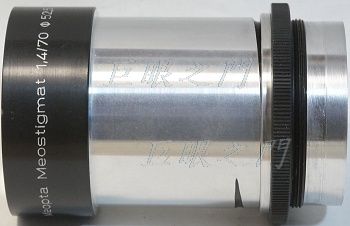

把 52 mm 的螺紋環內徑車到極限,不能再薄了,黏起來。

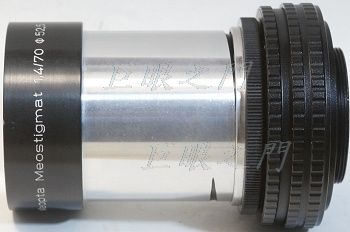

裝上 25 mm 長度的前 52 mm 後 42 mm 的對焦筒。
D.T. Tang 製作 |
