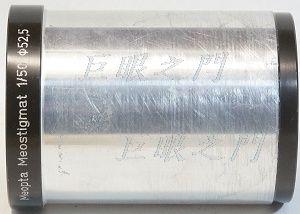

這是 f 1 ，很大光圈的投影鏡。
尾巴的一節有卡槽，可以轉出來。
光學結構不明，看外觀是這樣，這是由外觀粗略畫的，比例可能不正確。沒有黏合鏡，中間兩片為凹鏡，後面倒數第二片外徑最小，反正有這樣的圖應該就不太會裝錯方向了。

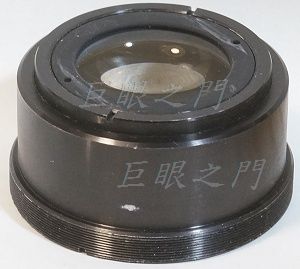

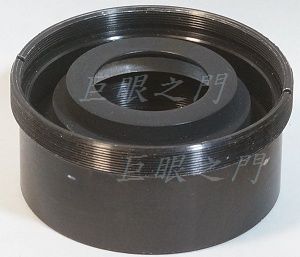

後鏡組的前方，裡面有鎖環，裡面有兩片鏡片。

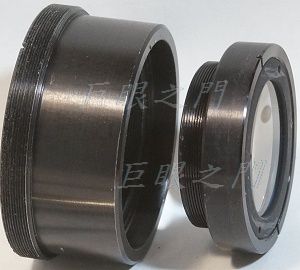

可以拆開。
研究了一下，這隻要改給 M4/3 用，要做些修改。要把左方的外殼車小，車到可以穿過 M42 的接環才能裝上對焦筒。
左方那一段的右方沒有螺紋的那一段要切下來，還要用到；左方尾巴可以切的也要切掉，沒有用。

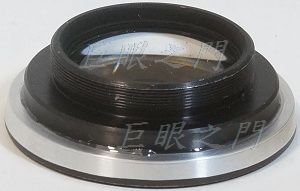

把上圖中右方的鏡組外面黏了一個鋁環，作用後面會說明。這個鋁環其實原來上圖中左方那一段的右方切下來的，這樣黏上內徑剛好等於內側零件的外徑。 原來是黑的，但是因為要鎖止付螺絲，所以車成斜面，於是一部份就會露鋁了。原來後鏡組與前鏡組之間有 0.05 mm 的距離，所以這個鋁環要凸出於後鏡組 0.05 mm ，可以凸出多一點再車修。不過這個尺寸有點奇怪，後來又改了一個，這個尺寸竟然是 0.2mm！為何差這麼多！反正就照原來的尺寸做就算了。

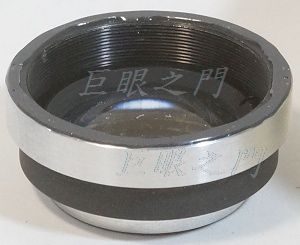

這是後鏡組的後鏡組，外殼已經車小。但是原來與後鏡組的前段之間其實還有個凸緣，厚度 0.35 mm 但是已經車掉，因此在上面塗了 AB 膠墊高再車薄，墊出來的高度是 0.35 mm。 所以切掉前面多餘的部份時不要切到凸出來的部份，先留著，把膠塗好了硬化以後，再對齊凸出的面車就可以與原來的位置一樣高了。

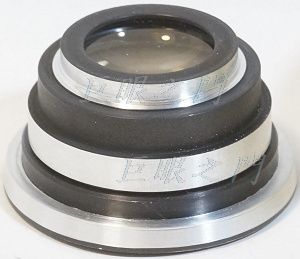

後鏡組的前後組結合，最後面要車小，否則會頂到機身電子接點。
前鏡組的尾巴，原來與後鏡組接合處車掉了一些，留下的部份邊緣距原來的中間隔板約 5.5 mm。

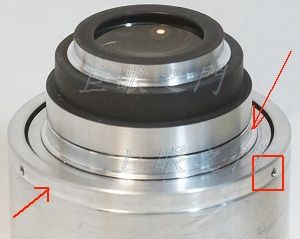

右方箭頭處也要車小，不然無法由 M42 接環中穿出來。左方紅框處要稍微車的有斜度，這裡要鎖止付螺絲。紅框中用止付螺絲將後鏡組鎖上。後鏡組外面黏上的環就是要鎖止付螺絲用的。

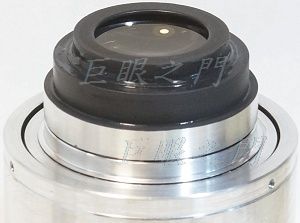

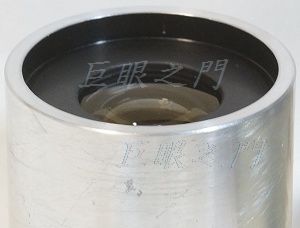

最後面露鋁處要塗黑。

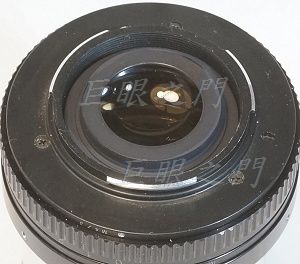

M42 接環裝上。

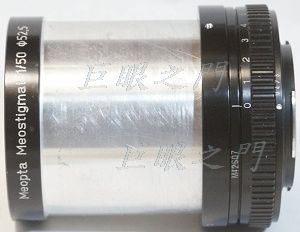

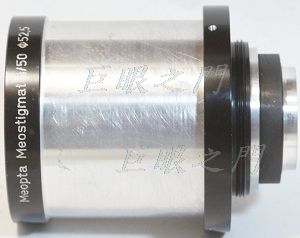

對焦筒裝上，這是哈克的對焦筒，真的比大陸造的好用，後面就直接 M4/3 接環。
尾巴最後面要車小，不能與電子接點衝突。
Sony NEX-6 測試 APSC 尺寸有暗角，在 M4/3 應該沒暗角，但是周邊影像並不好，中間尚可。
用 12-17 mm 的對焦筒，最近處。
| D.T. Tang 製作 |
