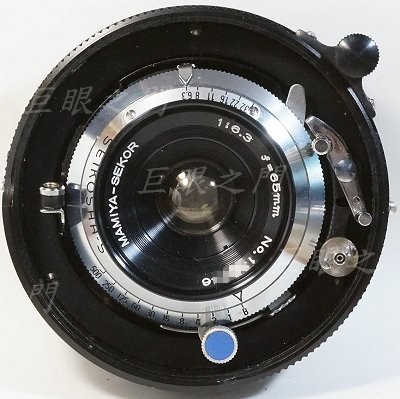

這是 120 大相機用的鏡頭,但實際上是用一個大底片機的鏡頭裝在特殊的對焦座子上。
此鏡光學結構應該是 4 群 4 片。

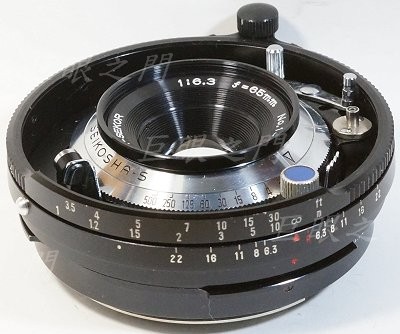

側面。

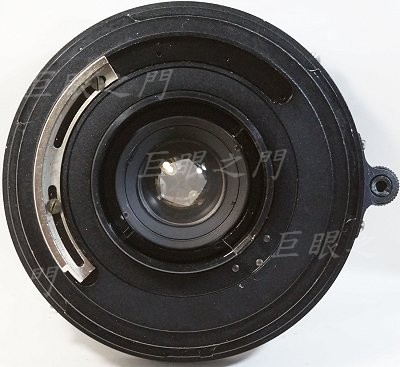

尾巴。

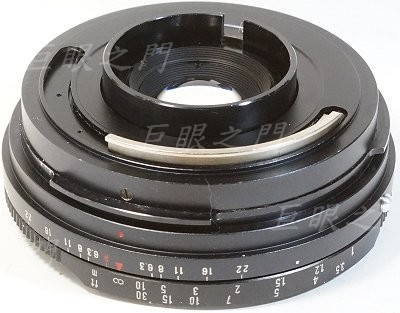

尾巴側面。銀色的環是連動測距用的機構。

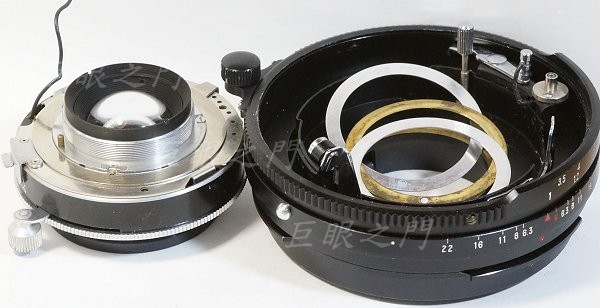

鎖環拆開就可以把鏡心拆出來。

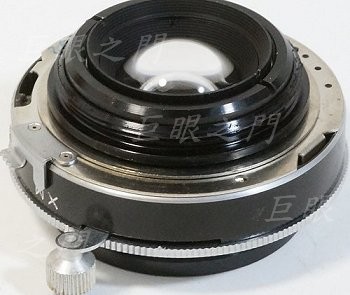

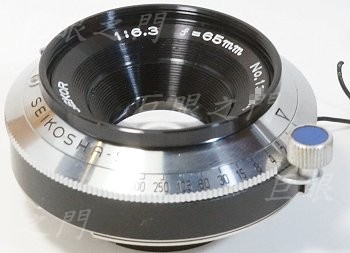

鏡心。

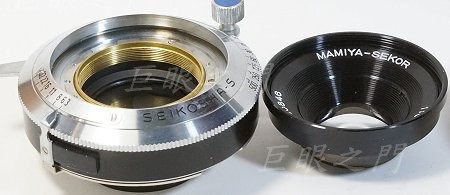

前鏡組可以直接轉出來。

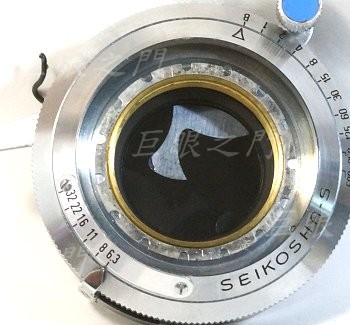

裡面有荷葉邊的鎖環,一般很多類似的鏡頭都是類似的結構。

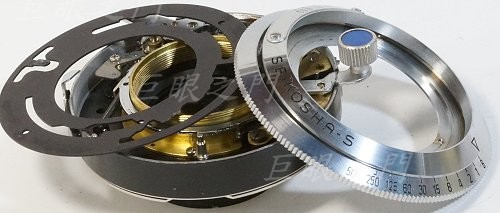

拆開。
看來快門葉片還是要由後面拆。

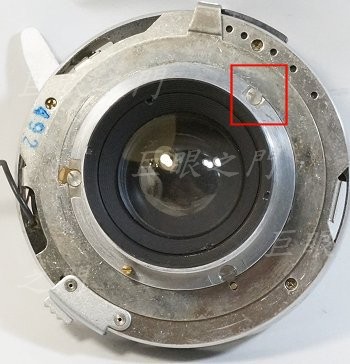

這裡週邊三隻螺絲都要拆掉。

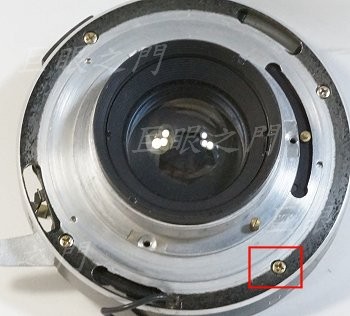

後面的環都取下,週邊有四隻螺絲。

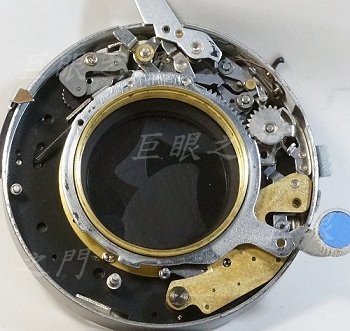

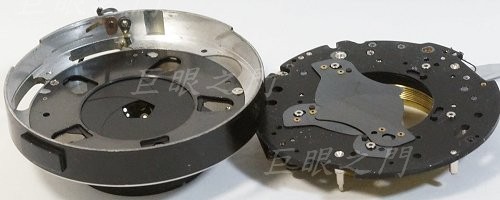

後蓋分離,葉片可以取出。
用原來的鎖環鎖上一個 M42 接環。

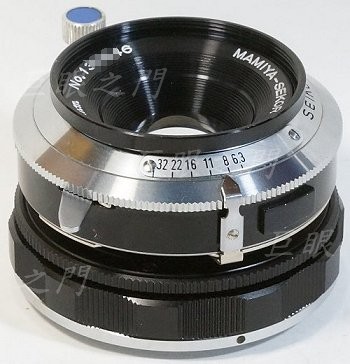

裝上 12-19 mm 的對焦筒,完工。

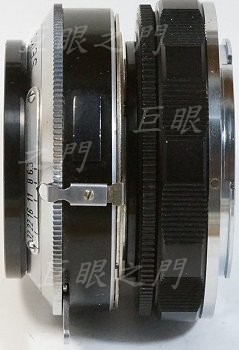

側面。其實鏡主原來想改哈蘇的,不行啦,此鏡的鏡後距沒那麼長。
這個鏡的像場很大,應該改給大底片的,不過鏡後距又很短,大底片的機身可能都不適合,但給 Fuji GFX 應該可以。
