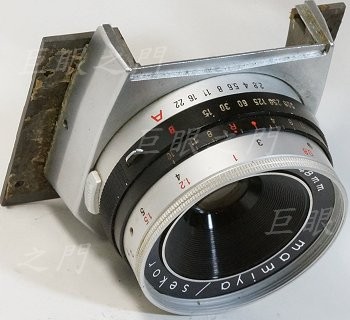

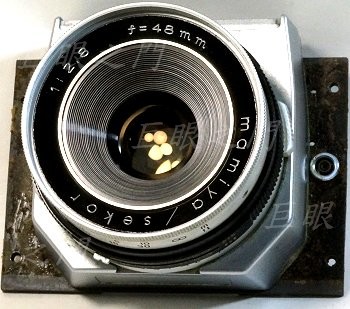

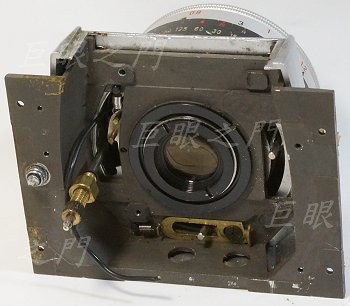

這是簡單老相機上面拆下來的,拿到時只有這樣。光學結構應該是 Tessar,這種最大光圈 2.8 的標準鏡一般都是 Tessar。

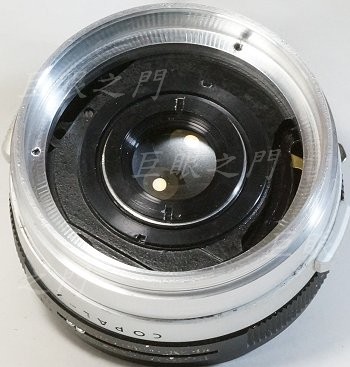

背面。
另外一個角度。

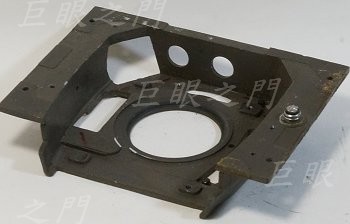

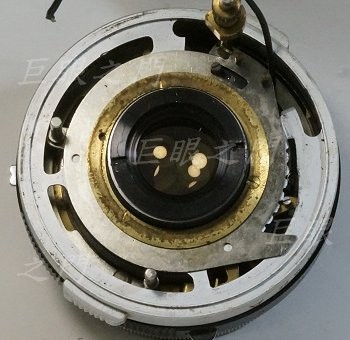

尾巴鎖環轉開,鏡組拆下。銅環上有三隻螺絲,要拆掉。尾巴最靠外面的金屬片最後用不到,可以捨棄。

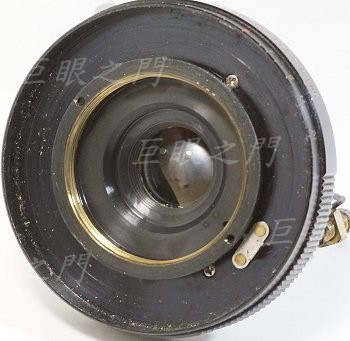

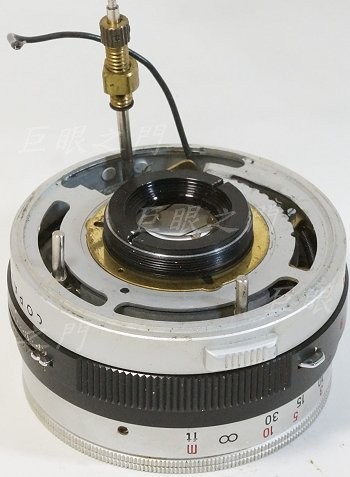

銅環拆掉,突出的桿子都可以剪掉。

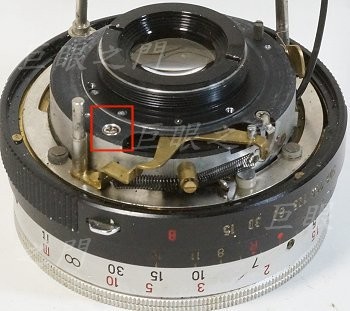

尾巴後面的光圈環可以取下,裡面有些機構,紅框中的螺絲要拆下,再由前面把快門葉片拆除。

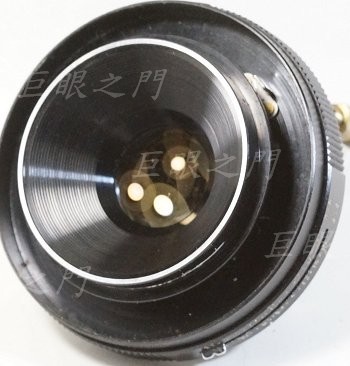

前面對焦環側面的止付螺絲轉鬆就可以將對焦環取下。
前鏡組可以轉下來,裡面是中間鏡組,也可以轉下來。

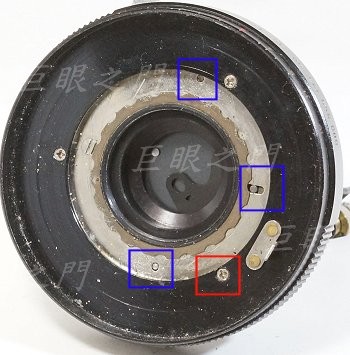

紅框中的螺絲拆開,可以將黑色的環取下。底下的銀色環裝回時要注意藍色框中的幾個位置都要對準卡上。

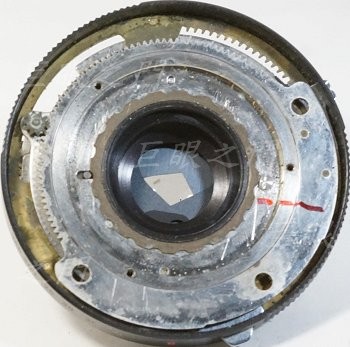

黑環取下。有荷葉邊的鎖環要轉下來。

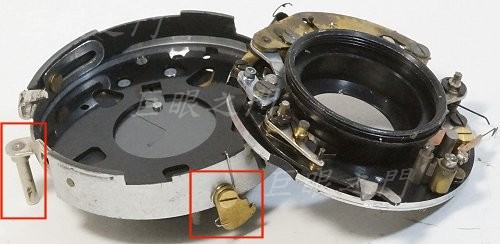

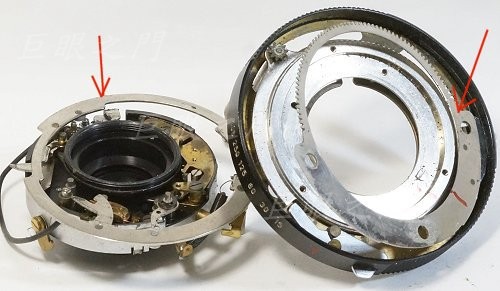

快門環分離,紅色箭頭處的兩個環都用不到,可以不用裝回。

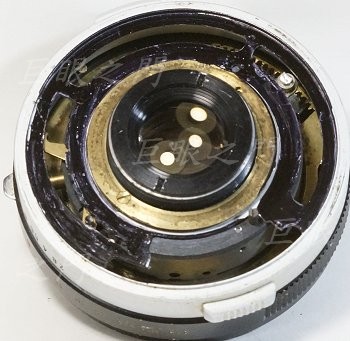

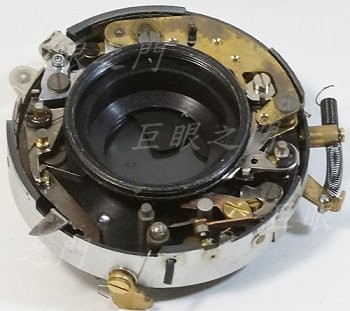

這個部分中間的零件可以向上抽出來,不過要稍微轉動一下找個適當的角度才能取出。
紅框中的零件都沒用,可以捨棄。拆到這裡,快門葉片可以取出,圖中快門葉片已經捨棄了。

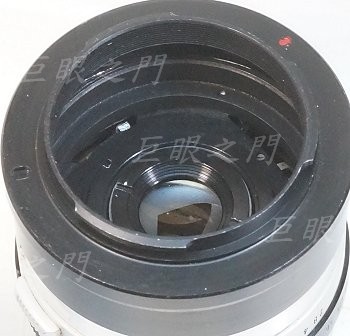

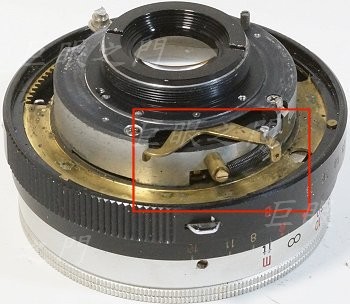

快門葉片取出後,就可以裝回去,紅框中是光圈機構,原來左方的銅材桿子上還有個彈簧,要取下,右方的留著。
光圈環裝回,外面要塗黑。

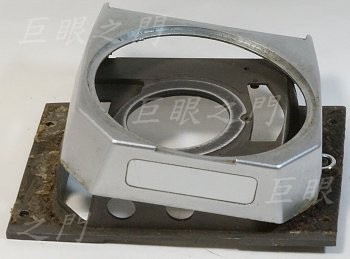

原來的座子可以利用。
另外一面。
車成這個形狀。

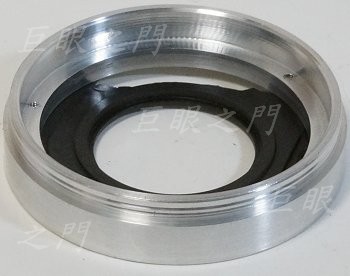

鎖在一個鋁環內。
另外一面。
鎖上鏡組。

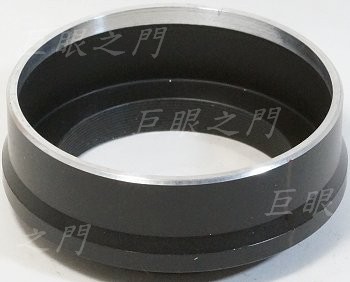

後面還要再接上一個 Sony E 接環,這個接環原來前面的零件取出做別的用途了。這一節用黏的,用鎖的都可以,反正與前面描述的鋁環結合,當然前面的鋁環長度要與這一段的長度配合。

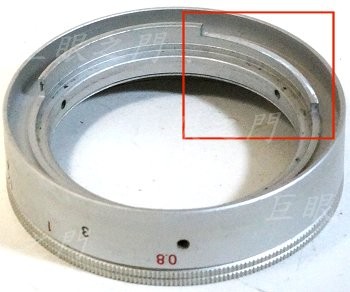

原來對焦環這一區銑掉約 90 度左右,這樣可以對到更近。
尾段黏合。這樣改起來,大約可以對焦到 55-60 cm 左右,應該夠用了。
內側露鋁處要塗黑。
