這隻鏡有許多不同的外觀,上次改過一隻類似的,這隻不完全一樣,再貼一次吧。

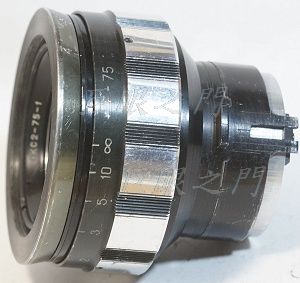

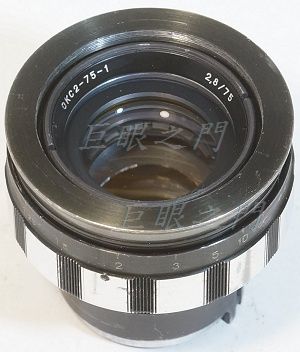

側面。

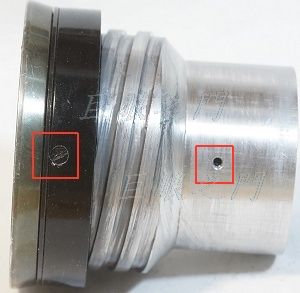

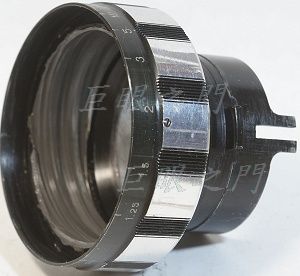

這裡是對焦定位導軌,螺絲拆掉就可以把複螺紋內外分開。

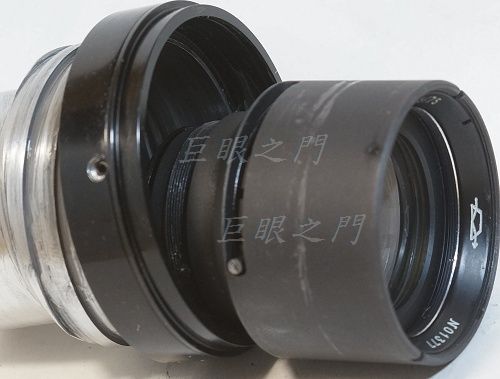

複螺紋內環,右方是固定鏡組的螺絲,左方是固定光圈環的螺絲,螺絲頭是卡在光圈環的導軌中,光圈環可以轉動但是不會脫出來。
大螺絲取下,光圈環就可以由前方取出。右方的螺絲有兩隻,是固定這個表尺外環的,拆不拆不重要。
光圈環取出。
鏡組可以轉出來。

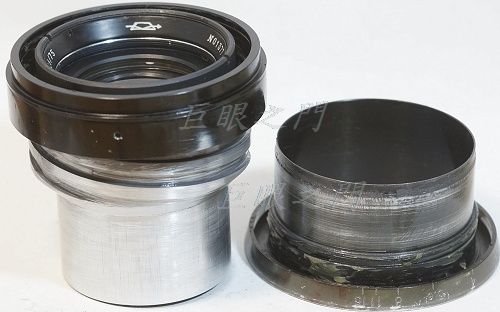

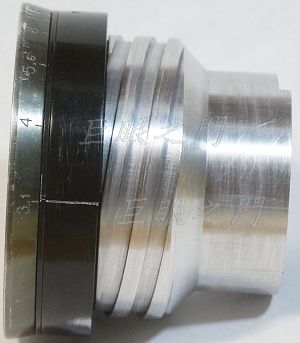

鏡組,尾巴的擋環也一樣要車掉,不然會有暗角,要把凸出物車掉再倒過來鎖上。
複螺紋外環。

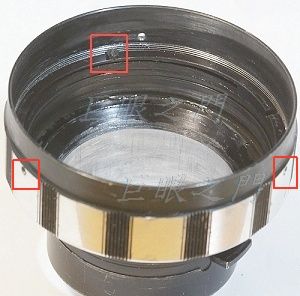

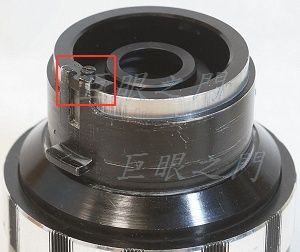

下方紅框中的螺絲是固定內部複螺紋環的,拆除後複螺紋內環就可以由前方取出。

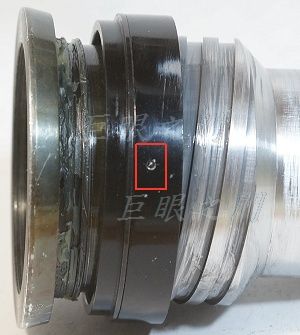

中間的紅框中有個螺絲頂住,鬆開後可以把鎖環轉出來,要注意,螺絲底下的區域有點架空,因為螺絲鎖緊的關係會把架空的部份向下壓,這樣螺紋就會變形而變緊,就不會鬆脫,裝回時鬆緊度要調到底下的尾巴轉起來不太緊也不太鬆。

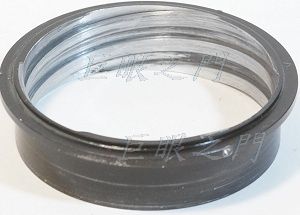

這是取出的複螺紋外環。

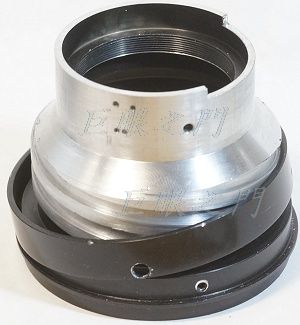

這個部份尾巴要用銑床銑成這個形狀。

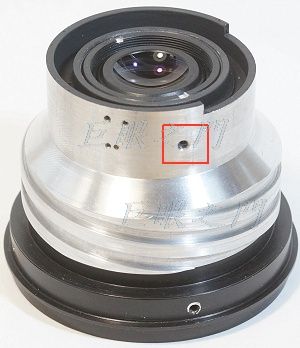

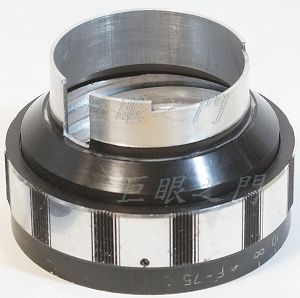

這個部份則要銑成這樣,長的槽是對焦定位導軌,其他凹下處是要避過 Nikon 鏡身內的光圈壓桿。
把鏡心裝上鎖起來,原來尾巴的擋環已經反著裝上了。紅框中的止付螺絲先不要鎖緊。
把前面的光圈環裝起來,要調到最大光圈,使 3.1 的數字對正中線,再把後面固定鏡組的螺絲鎖緊。這個鏡其實真正的最大光圈只有 3.1 ,2.8 是物理尺寸量測的光圈值,實際扣除反光等等應該是 3.1。

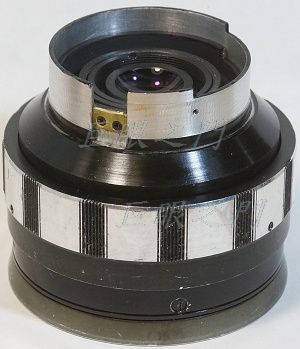

裝起來,這裡裝上銅片,做為對焦定位用。

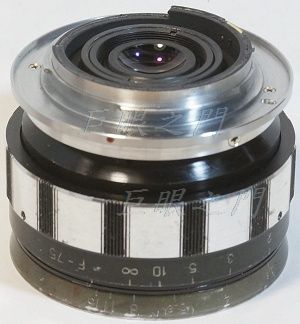

做了結合環,鎖上接環,露鋁的部份儘量塗上消光漆。
其實尾巴還可以再車短一點,但考慮重疊的部份長一些比較穩定,既然不會打鏡就暫時留長一些吧。

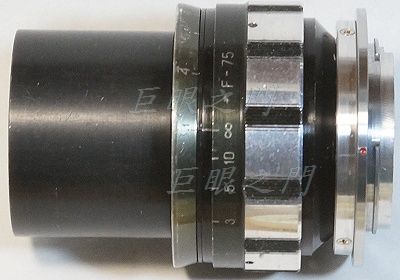

側面外觀,雖然凸出,但不會打鏡。
這個鏡不難改,但是車修完了一定會進碎屑,所以整個機械結構都要清洗重新上油。
