這隻鏡小小一顆，但是改起來有點麻煩。
銘環上的焦距與開口比值是 3，但是實際上最大光圈是 3.3，應該是扣除玻璃反射之後的實際數值。
鏡尾，在紅箭頭指示的位置，鏡片外框與尾巴的末端還有一段距離，評估了一下，這段距離要去掉，否則對到無限遠時會打鏡。
光圈環上的連動螺絲去除後就可以將光圈環轉下來，裡面還有一個螺絲，這是固定內部光圈機構組件的角度用的。要拆鏡片的話，這隻螺絲要拆除。

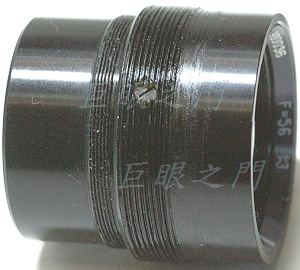

前面的銘環轉下來，裡面的鏡組全部取出來，所有的鏡片都有外框。
雖然沒有查到鏡片結構，但是由外觀看起來應該是四群六片雙高斯。
左方的鏡片是最後面一片，邊緣很厚，要把凸出於外框高出來太厚的部份全部磨掉，請注意是磨高度，不是磨直徑。
鏡身的尾巴要車開，車的位置要算好，原來鏡片外緣的凸出的高度要量好，車開的位置就是要與那個長度一致，如果怕不夠精密，誤差 0.1 ~ 0.2 mm 左右沒關係。
車的時候不能整個車掉，要用切斷刀切開，切開的尾巴內緣要車薄，剩下的鏡身外緣要車薄，這樣原來的尾巴就可以套在外面黏死，尾巴就縮短了。如果尾巴車外緣可以嗎？最好不要，因為我的車法黏起來以後，鏡身的內面是光滑的，如果反著車，那黏起來後鏡身內面會有接縫，怕有痕跡而造成鏡片組不好裝回。
當然如果整個把尾巴車掉，再車個類似形狀的套環套上可以嗎？當然可以，但是原來的是有陽極處理的，自己做的話，沒辦法為了一個零件去做陽極處理。
最尾巴鏡片的外框凸出部份磨掉後，裝回縮短的鏡身，整個長度就縮短了，應該不會再打鏡。

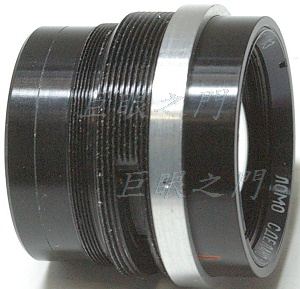

黏起來了。
本來鏡主提供了一個蘇聯造的廢鏡，但是那隻鏡的鏡身內徑太小，不能用。

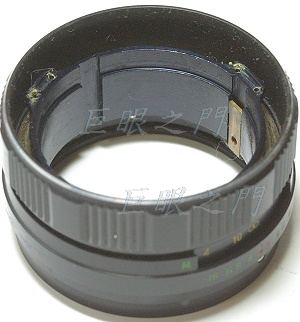

另外找了一隻蘇聯廢鏡，這是鏡身，裡面固定鏡組的內框已經拆出來，忘了拍。
這是背面，原來的光圈環已經不見了。
原來固定鏡片組的內框裝上去，原來的開口沒這麼大，已經把內徑車到齊平。

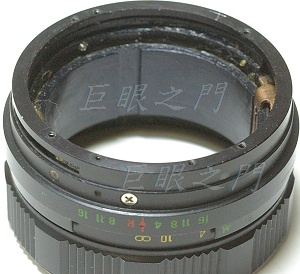

原來的焦距短，鏡心會縮入母鏡，光圈環是個問題，躲在裡面很難連動。

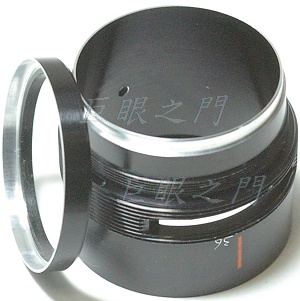

想了個方法，且慢慢說來。先在這裡鎖一個窄環。
做了個環取代原來的光圈環，孔洞是要鎖原來的連動螺絲用的。

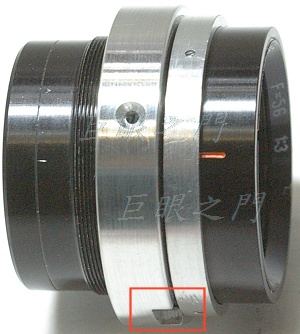

底下的紅框做了凹槽，在大約對稱的位置還有一個，沒拍出來。這個凹槽是要與後面的連動零件連動用的，做兩個凹槽是為了比較平衡，比較沒有摩擦力。

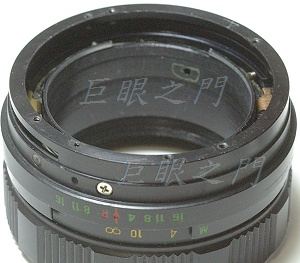

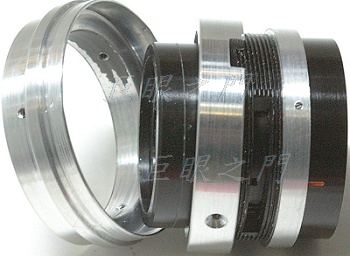

左方是結合母鏡與鏡心的環，環要先黏在母鏡的內框中，將鏡心放入後用環上的三隻陳頭螺絲固定，當然在測試時都先不要黏死。

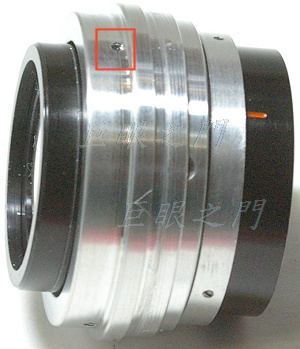

鏡心放入，沈頭螺絲固定好，取代光圈環的零件要能自由轉動。

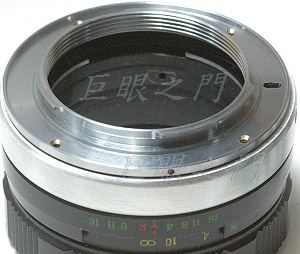

先來看看尾巴，尾巴比較好辦，原來的光圈環不見了，沒關係用不到，重新車了個環擋住就好。

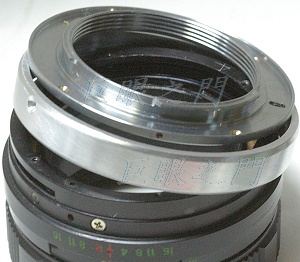

這是組合後的樣子，還沒噴黑漆。
這個固定鏡心的結合環要黏在這裡。
這是噴黑漆黏死後的外觀。
鏡頭組件裝上。
這個環要負責連動，凸出的部份要卡入前面提到光圈代用環的凹槽中，這兩個凸起物角度要非常準確，不然有游隙的話就不行了，調光圈會不準。

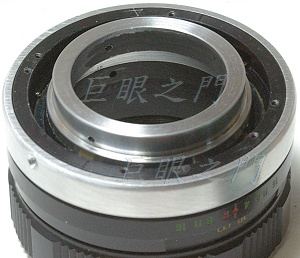

這是原來母鏡鏡組鎖在母鏡內框用的鏡片框，借用這個框的螺紋，作為光圈控制的機構，轉起來比較順也比較密合。
原來這個框是母鏡前鏡組的外框，中間鏡片拆除後，內緣挖掉了，挖到差不多比鏡心的外徑大一點點。框的前緣稍微車一下，目的是要容納原來的光圈環。
為何要用這個環來控制光圈？因為原來的光圈環很深入，要由前面控制，轉起來怕力矩稍大，也許會不順，所以改由這個環來帶動，上面的螺絲孔就是要鎖前面一張圖中連動環的，這個環後面會稱為【內光圈環】。
這是真正的光圈環，因為上圖中的環會縮在母鏡的鏡框內，手不好操作，所以還要鎖個大環凸出來以便操作，而且還要做出光圈定位裝置。
因為一直買不到少量的曝光用顯影劑等等，所以也沒辦法蝕刻光圈值，以前是用印製的，但是總是怕磨損，還是用原來的光圈環，這裡的外環上只刻了凹下的定位點。底下的一個小孔是裝定位鋼珠的，這個環後面會稱為【外光圈環】。

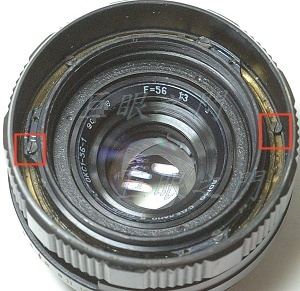

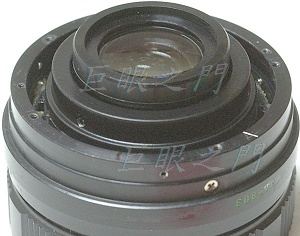

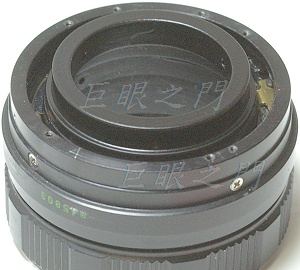

左方的紅框是鎖住母鏡鏡框的，圖中已經把鏡心裝入，連動環也已經噴黑放入鏡心與鏡框的縫隙中。
右方紅框中的螺絲是無限遠調整螺絲。
把【內光圈環】也轉入鏡框，轉到正確的角度用螺絲與內部的連動環鎖起來，這樣轉動【內光圈環】時已經可以帶動光圈了。

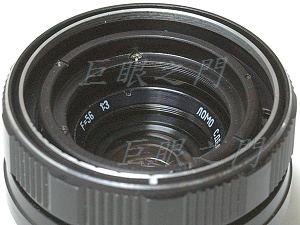

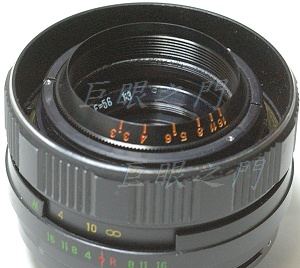

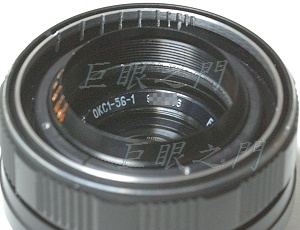

把原來的光圈環放入【內光圈環】車修好的內緣，這樣由前面還可以看到正確的光圈值。
把母鏡原來的濾鏡環車短，內側磨了光圈定位用的溝槽。

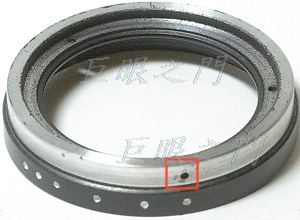

這是【外光圈環】，紅框中是定位鋼珠孔，該噴黑的部份已經噴黑，這個環要鎖在【內光圈環】上面，所以要車修到合適的形狀。
母鏡的濾鏡環正中央做了定位白點。

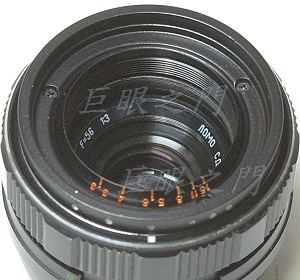

【外光圈環】鎖好，外面的白點指示的是內環的光圈數值，原來的光圈環是用【外光圈環】壓住的，只是用螺絲鎖起來的力量固定。
白點是整級定位，但是裡面的定位鋼珠是有半級定位的。

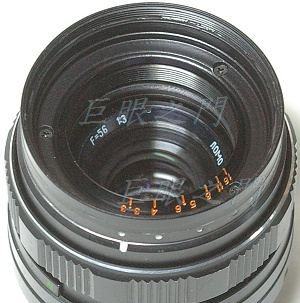

但是只作成那樣無法裝濾鏡，雖然數位時代濾鏡的需求不那麼大，但是至少鏡頭蓋要容易蓋才行，所以黏了一節濾鏡螺紋環。

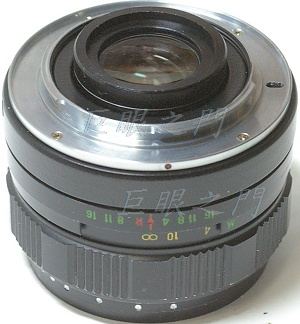

尾巴的外觀。
側面，凸出不太多，在 5D 上也應該不會打鏡。

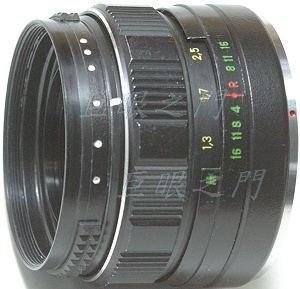

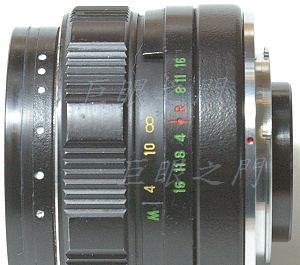

側面完成圖，最後在光圈環外貼了花紋橡皮，其實有點矛盾，因為這個花紋橡皮外觀不太搭，但是也找不到更適合的條文狀橡皮，最後還是想說操作性比較重要，還是貼上了格子狀的花紋橡皮。
看起來似乎有點大，但是種鏡就是這樣麻煩，要看手上有什麼樣的廢鏡，只能碰運氣，手上比較小的廢鏡都不適用，內徑都太小了，所以只能用這個。這個鏡用 Helicoid 可以嗎？評估了一下，不太好弄，還是因為內徑的問題，因為要把光圈環引出來，所以內徑要夠大，才好安裝一些連動的環。
D.T. Tang 製作
