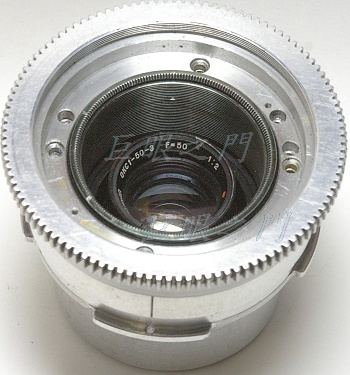

這隻鏡外表看起來好大一隻，但是鏡心只有一點點。

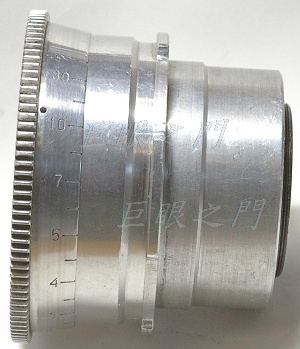

側面，原來不知是做什麼用途的。光學結構找不到資料。

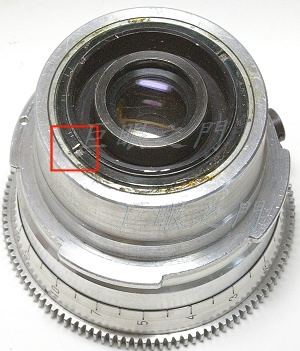

紅框中是鎖環的卡槽，可以轉開。
整個可由由後面頂出來。
鏡心以及座子，座子可以轉開。
剩下鏡心。
座子加工一下。
座子套回去。

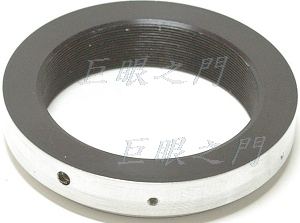

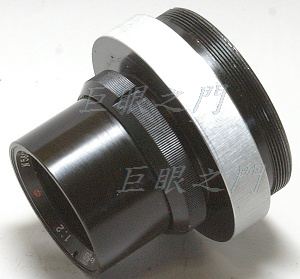

外面車了一個套環，套環與原來的座子的尺寸要量好以便互相配合。

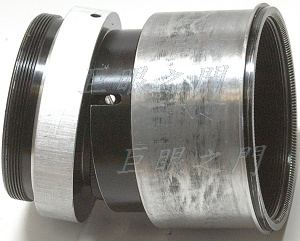

這段管子長度也要量好，要裝好後對的到無限遠。

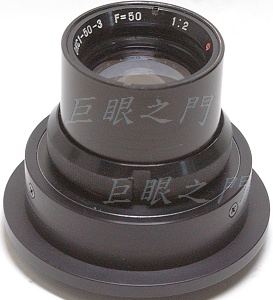

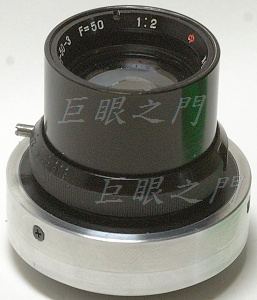

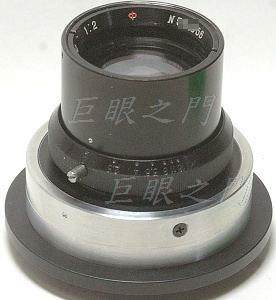

鎖在一個 M42 的底座上。

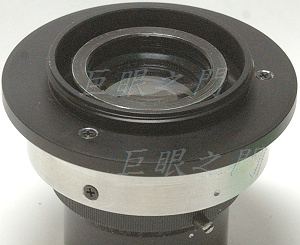

反面。

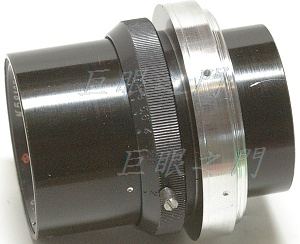

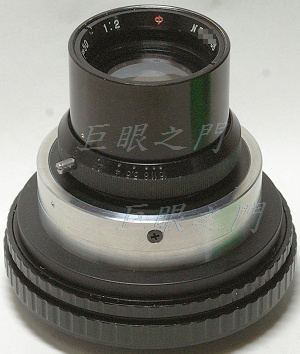

裝上 NEX 接環的 Helicoid，這個對焦筒是大陸做的，可以用，但是結構沒有哈克的好，這個結構外面的雜物比較容易進入複螺紋。
中段管子還要去做陽極處理。

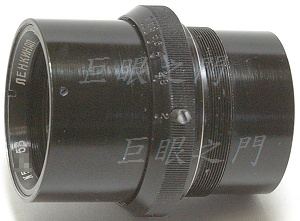

做完陽極處理，裝起來，完工。
D.T. Tang 製作
