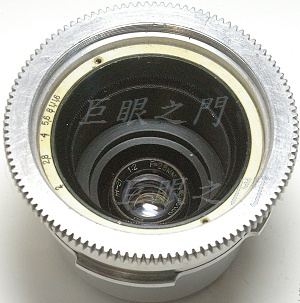

這隻原來不知道是什麼接環,很大一隻,但是鏡心很小。
白色光圈環上有兩隻螺絲要拆開才能將鏡心拆出來。
此鏡光學結構不明。

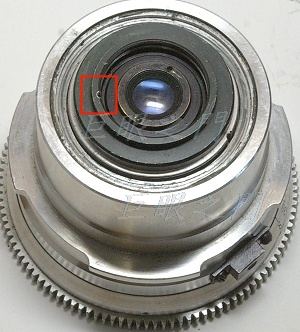

紅框中的止付螺絲拆除,就可以將鏡心取出,前面當然還有光圈環之類的也要拉出來。

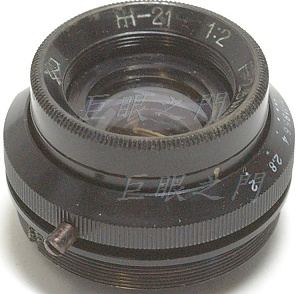

鏡心的部份,真小,顯然法蘭距也很短。不過像場還不小,可以涵蓋 APS-C。
側面凸出的是光圈連動螺絲,卡在光圈環上,裡面是鎖在內部的光圈機構中。這個凸起的螺絲要稍微磨短一點,不然無法裝入新的座子。

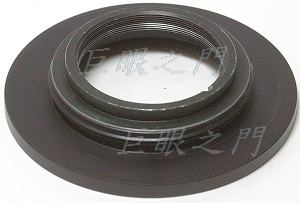

把原來鎖鏡心的部份車下來,黏在一個 M42 的尾環上。

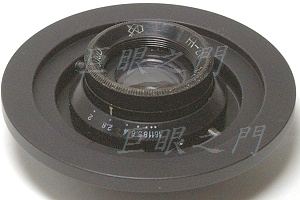

鎖上鏡心。
另外一面。這樣雖然可以操作光圈環,但是很不好用,太凹入了。

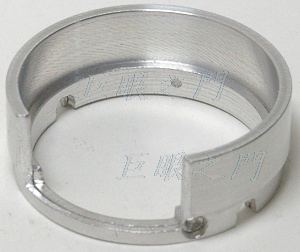

做了一個鋁環,將光圈機構延伸出來。

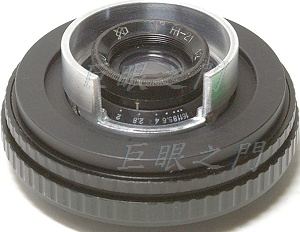

這個環由側面鎖在光圈環上,當然鎖的時候鏡心要先拆出來,不然縮在裡面無法鎖螺絲。
裝上 NEX 的 helicoid 就完工。圖中的鋁環還要做陽極處理。

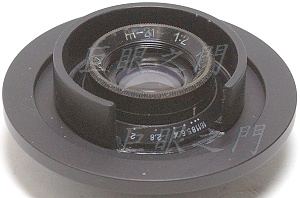

陽極處理後裝起來,完工。
D.T. Tang 製作
