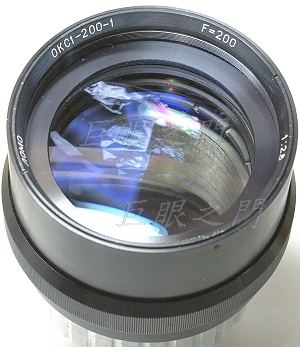

這隻不太常見,LOMO 的長焦電影鏡。
鏡片結構不詳,由反光來研判,光圈前面似乎有兩片,後面一片,但是只用三片鏡片就做的出這種規格的鏡頭嗎?有點懷疑,當然只由反光看其實不太準啦,也許其中還有膠合鏡。

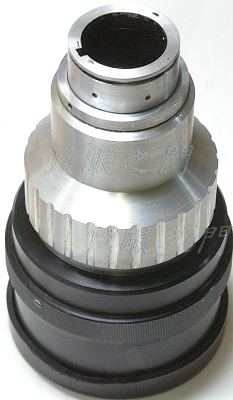

原來尾巴的外觀。

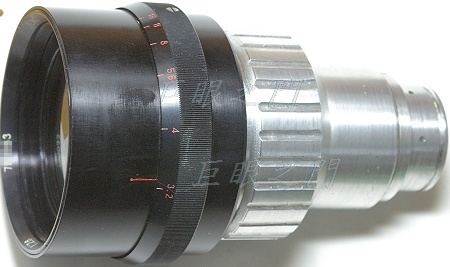

對焦環看起來不像是原裝的,似乎是人家改過的。
光學結構 3 群 4 片。

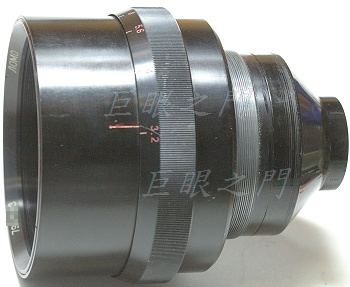

側面的外觀。
鏡身最前方有隻螺絲,轉鬆後,鏡心可以轉出來。

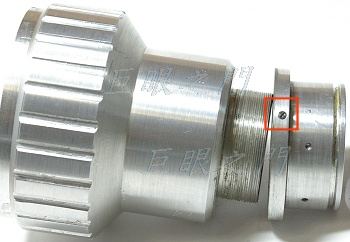

對焦系統也可以拆開,紅框中螺絲轉鬆就可以將尾巴的一節拆下。

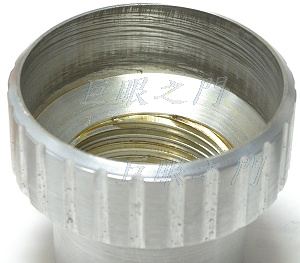

這是對焦環內部,原來似乎上的油是機油,很稀薄,這樣是不行的,會到處亂滲一通,搞得都是油,把原來的油擦了一些,上了些黃油。
這個尾巴其實好改,把尾巴車到可以對焦到無限遠,做了結合環裝上。
車的時候故意稍微車的有點過焦,也就是超過無限遠一點,許多原廠的長鏡也是這樣做,因為有時要考慮熱脹冷縮以及機身的些許誤差等等。

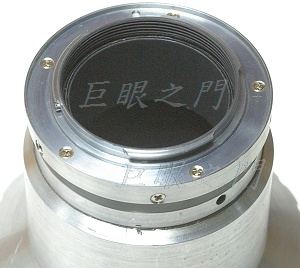

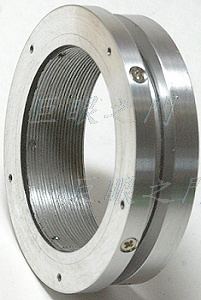

再把接環裝上就好,這個鏡因為很重,所以接合環與接環上都用了五隻 2.0 mm 的螺絲,一般的鏡頭都是三隻 1.6 mm 的就夠了。
原來鏡筒內部也有些奇怪,只是黑色的陽極處理,竟然沒有消光漆,所以又塗了些消光漆,這樣反光的現象改善了不少。

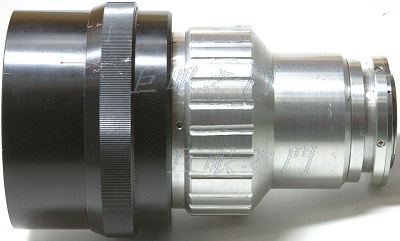

側面的外觀。
D.T. Tang 製作
