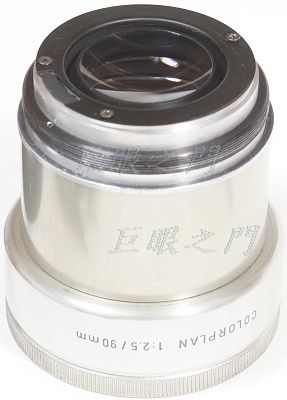

這隻是投影鏡，原來已經被改為使用 helicoid，鏡主想加上光圈。

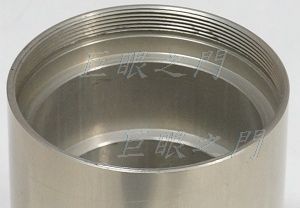

前面的銘環段可以直接轉下來，裡面的鏡組就可以取出。
光學結構四群五片，與該廠的 90/2.8 攝影鏡頭其實很像。

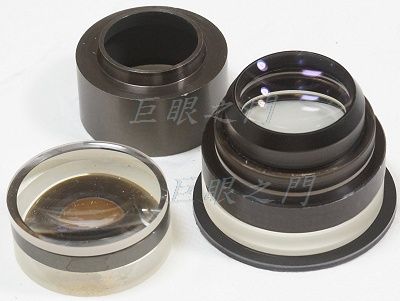

這是鏡組，上面的金屬筒是隔開前後鏡組的。
其實加光圈不難，只是很耗時間，要測試很久。此外就是適合的光圈組件不好找，要找適合的廢鏡不太容易，一般加光圈要找那種只有三四片的老鏡來取光圈，現代鏡的後鏡組內徑都太小，要把投影鏡的鏡組裝上去不太容易。

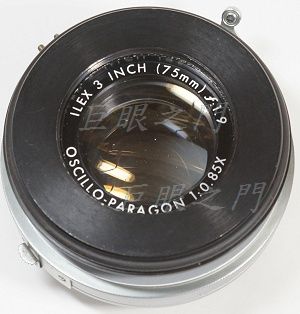

鏡主找了這個廢鏡來取光圈，這隻以前改過，拿到後評估了一下，雖然可用，但是外徑實在太大，不太搭調，不過鏡主認為都已經買了，錢也花了，將就用吧。

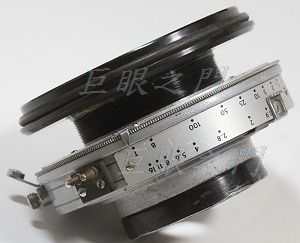

側面，原來的後鏡組已經不見了。
這是前鏡組，要取結合鏡身的螺紋部份來用。

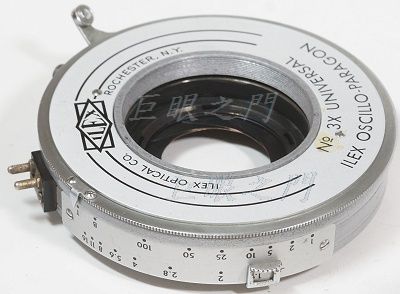

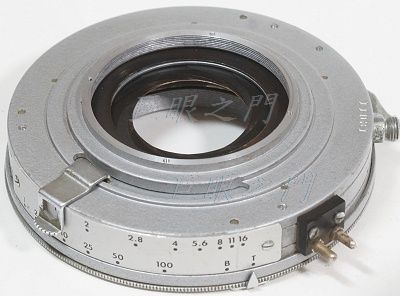

這是光圈機構部份，這個部份其實還帶了快門，說不定還可以做什麼其他用途。
另外一面。
本來認為原來的 M42 接環接上 Nikon 的 對焦筒再接上機身應該無限遠是對的，但是後來發現應該有些問題，鏡主是說好像原來沒問題，但是後來改的時候發現應該有問題，但是因為一開始並沒有確認無限遠，所以也不知道到底對不對。
不過投影鏡改完之後整體長度應該要不變，而此鏡在長度不變的情形下無限遠還要依照原來 M42 接環位置前移約 1 mm，也不知為何會差這麼多，也沒去研究了，反正重新做吧，但是就因為原來想用原來的 M42 接環為準可浪費了不少時間。因為一開始是照著原來的位置製作，但是等弄完了才發現不行，於是另起爐灶，真是划不來。
不過最後重新定位無限遠的位置後還是順利做出來了，把原來的 M42 接環拆掉，測了了無限遠位置，重新黏上一個 M42 接環。

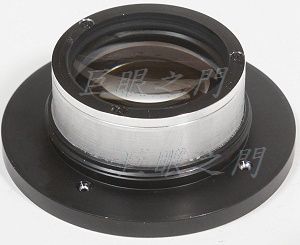

此鏡的尾巴原來不夠長，後鏡組會凸出，於是鎖了一個厚度約 2 mm 的鋁圈，這樣鏡組隨便放在桌上就不會碰到後鏡組。
這個零件看起來簡單，實際上可是非常的花時間，因為要與光圈機構結合，本來想用原來的螺紋部份，但是改好了才發現用螺紋的話，光圈數值與機身中線很難對齊，反正一言難盡，最後改為直接鎖在光圈機構上，這樣就沒有角度的問題。此外，這個後鏡組與光圈機構結合的前後位置還要考慮前鏡組的距離，因為整體投影鏡的長度不能改變，也就是改完後光圈的實際位置要在前後鏡組大約靠中間的位置。

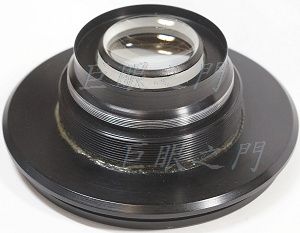

這是後鏡組的另外一面，把尾巴的一節車到鏡片裝進去後，會凸出約 0.05-0.1 mm 左右，然後用個某個廢鏡很薄的鏡尾護環，銅材的有點彈性，這樣將後鏡組的鏡片壓住，有彈性的材料材不會造成應力，有應力會改變鏡片的弧度，當然也許不大，但是太硬的材料怕把鏡片壓破。
邊緣的 M42 接環要車的大約符合光圈機構的尾巴，這樣就能扣在外面。
這是前鏡組，要依據後鏡組的位置確認前鏡組的前後位置，把原來鏡組的螺紋部份車下來套黏在前鏡組的鏡身上，當然鏡身要車修一下符合螺紋零件的內徑。也一樣用薄的銅片零件將前鏡組壓住，這樣就可以將前鏡組與光圈機構接合起來。

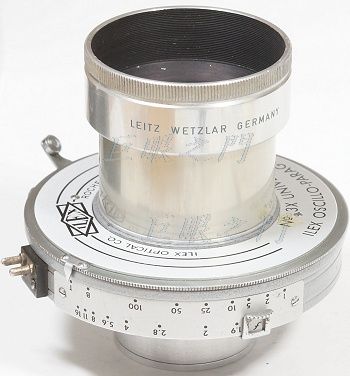

裝起來。

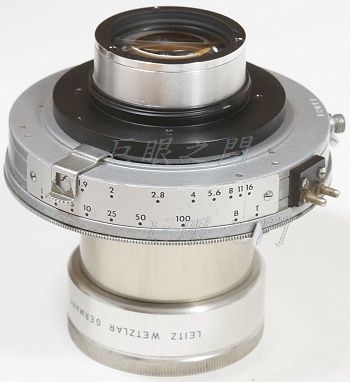

後面的接環外徑夠大，剛好把光圈組件的縫隙蓋住。

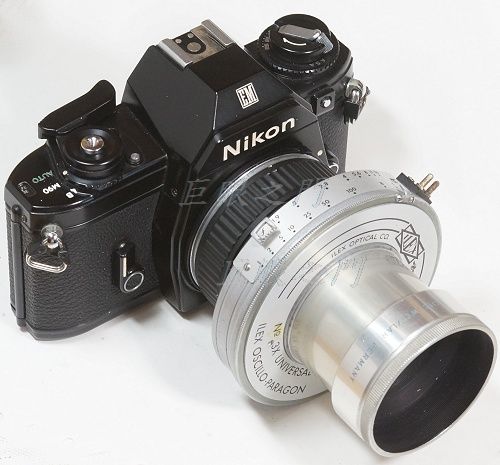

裝上相機，完工。
至於畫質如何呢，我只能說 Leica 就是 Leica ，畫質算是不錯的。
D.T. Tang 製作
