這隻鏡其實網友已經改好了,是買市售的 DIY 接環來改的,但是無限遠無法合焦,另外還要做護環。

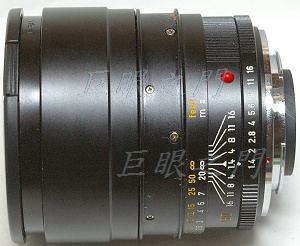

無法合焦很麻煩,就搞不懂,這些做轉接環的為何不能做的準確一點,還好這隻鏡被我找到無限遠調整機構,在對焦環的下方,把花紋橡皮掀開就看到了,是圖中左方的螺絲,右方的螺絲作用不明,沒去研究。

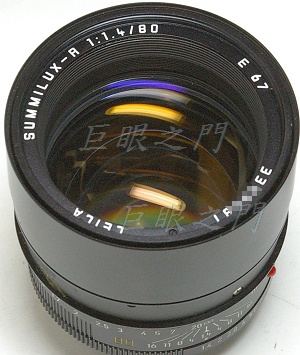

光學結構五群七片。

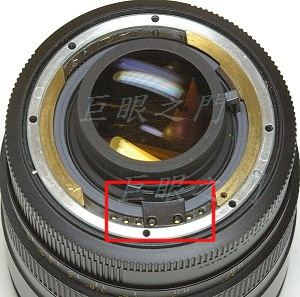

要做護環這個零件要拿掉,這是原來的鎖住的位置。

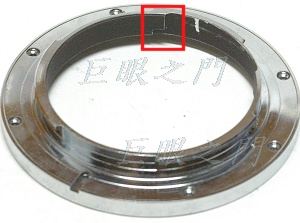

此鏡原來還有個問題,光圈縮不到 16,只能到大約 11 到 16 之間,因為這裡凸出的部份擋住了,要磨掉一點。真是的,這些做轉接環的怎麼這樣搞。

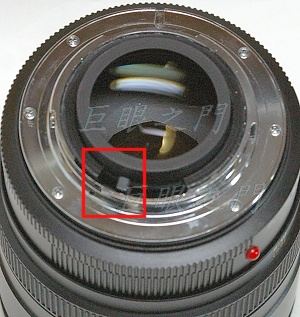

做了個塑膠護環,圖中已經塗黑,護環做的時候要注意到,位置,要剛好在最大光圈時頂住紅框中的桿子,不然會轉超過 1.4 ,那樣看起來很奇怪。最小光圈的位置也要注意,不要頂到桿子,那樣會縮不到最小光圈。
D.T. Tang 製作
