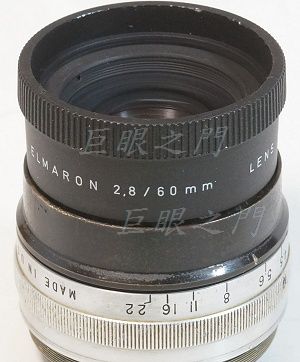

這隻原來是投影鏡,鏡主要改為 Nikon Helicoid。

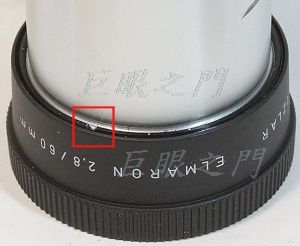

這裡有卡槽,要用很長的工具才能卡到。一開始拆不開,因為螺紋裡面有膠,滴了些酒精才轉的開。
外殼拆掉了。
前面的外套還要再轉開,裡面的鏡心才能取出。

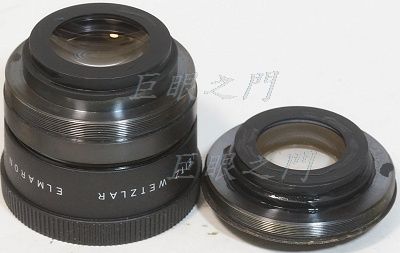

鏡心。

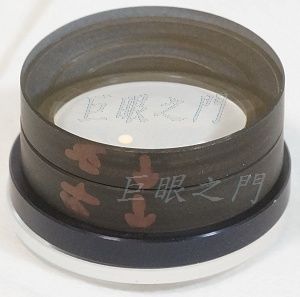

後鏡組的三片鏡片。

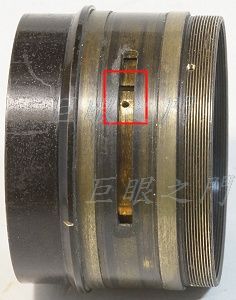

鏡主提供了一個老廢鏡,原來是長鏡,光圈開的大了些,無法縮到 f 8 ,於是在裡面連動螺絲處重新鑽了一個孔鎖連動螺絲,這樣可以縮到比較小的光圈。

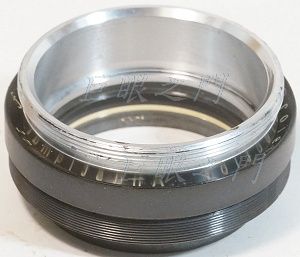

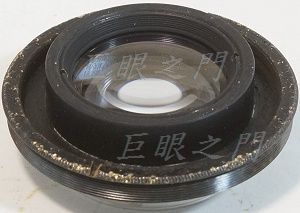

原來廢鏡的後鏡組把鏡片取出,把車開的新後鏡組黏進去。
另外一面。

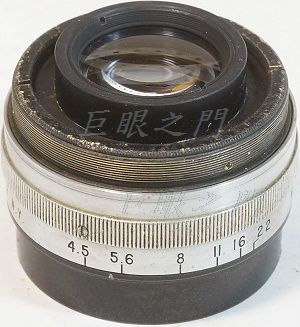

裝上。
前鏡組也把鏡片拿掉,把新的前段外殼黏進去。

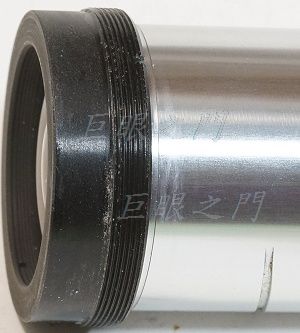

轉到鏡身內。
鏡組塞入。

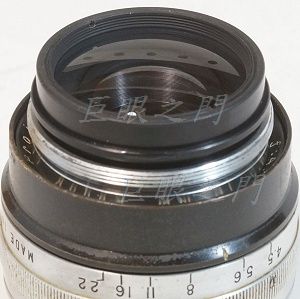

外殼鎖上。

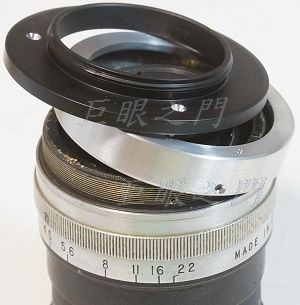

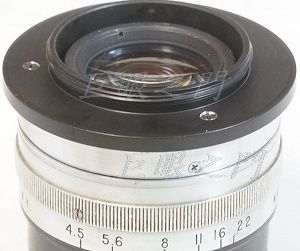

尾巴,先做了結合環,再把 M42 接環鎖上。
尾巴全貌。
裡面的鏡組原來車開處都要塗黑。

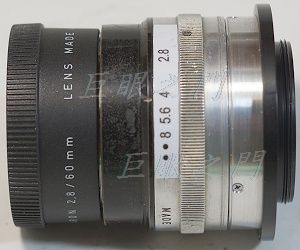

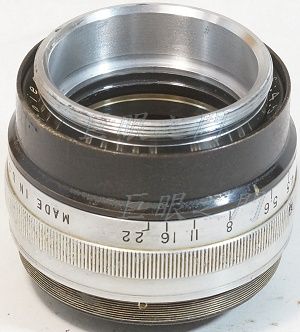

側面全貌。原來廢鏡上面的光圈數值不對,用起來有點怪,重新做了貼紙。本來想用金屬片,但是很難做,做了幾個都沒成功,原來的光圈環又很薄,也難鎖螺絲,還是算了,用貼紙吧,改鏡有時很難盡如人意。
鏡主提供的光圈機構有點大,但是這個投影鏡用起來其實剛好,因為此鏡鏡片之間的空間不太夠,如果用剛好的光圈機構會有問題。因為光圈中間部份只有葉片,葉片很薄,但是四周有葉片的軸以及其他機械構造,比較厚。投影鏡要加光圈,要考慮鏡身切開之後可以容納光圈的空間,如果不夠大,就必須要用比較大的光圈,否則邊緣會頂到光圈機構邊緣比較厚的部份。
本來想用單獨的光圈機構,但是手上的光圈太小了,鏡身前後之間距離不夠,會頂到光圈邊緣的機構。

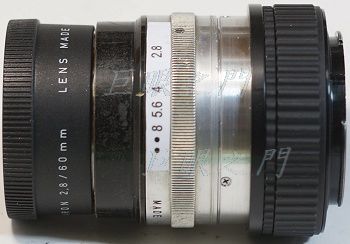

裝上伸出量 16 mm 的對焦筒。
