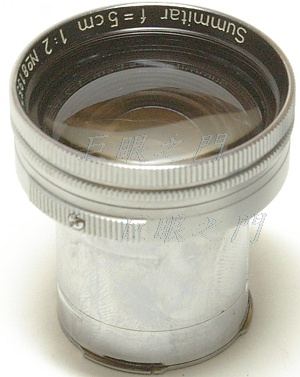

這隻以前改過,但以前是種鏡,這次要改裝為 Helicoid。

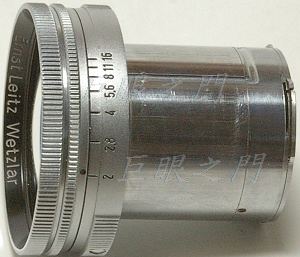

側面的外觀。
此鏡要改給 DSLR 的話會打鏡,改給無反光鏡的機身才行,即使尾巴那一節護環拆掉也一樣打鏡,於是想改給 NEX 用。
鏡主原來有一隻 M42 的 Helicoid,不想再買 NEX 用的 Helicoid,但是如果依照 M42 的法蘭距來改,鏡頭的凸起處會頂到 Helicoid 的前緣。

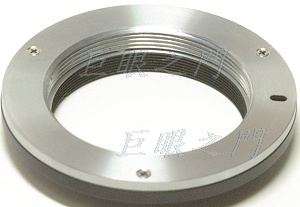

因此要自己造一個比較薄的 M42 轉 NEX 接環,用一個 NEX 的尾環鎖一個 M42 轉 Nikon 的轉接環就可以接起來。這是後面的外觀。

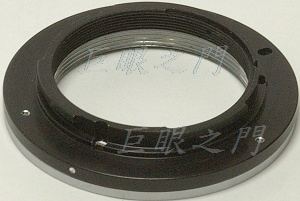

這是 M42 接 NEX 接環前面的外觀。

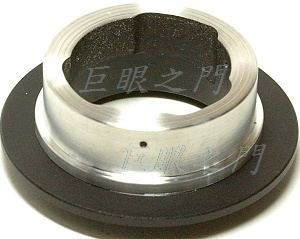

用一個 M42 的接環前面車個環黏起來,挖三個凹,這樣原來的鏡心才能放進去。靠底下的部份內徑車大,這樣鏡心塞進去可以轉個角度,轉角度再用止付螺絲固定,這樣可以避免鏡心不小心掉出來。

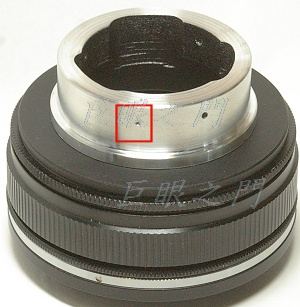

裝上 Helicoid,再裝上 M42 轉 NEX 接環。紅框中做了個記號,大約是鏡頭中線的位置,鏡心轉進去後中心線對準這個記號。另外一個孔是止付螺絲孔。

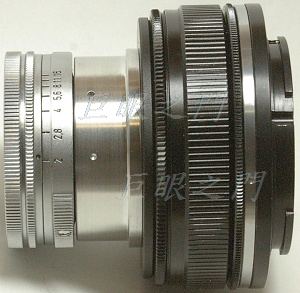

整個裝起來。
D.T. Tang 製作
