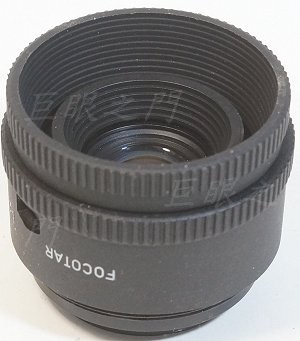

這是隻放大機鏡頭，也算是投影鏡吧，投影在相紙上用的。其實不是很建議改放大機鏡頭，因為大部分放大機鏡頭最大光圈都是對焦用，真的放像時要縮一兩級光圈。因此如果用於拍攝，最大光圈可能也不是可用光圈，而且放大機鏡頭最大光圈都不是很大，再縮一兩級光圈會稍微小了點。不過這隻是 L 開頭的啊，看看有何能耐。

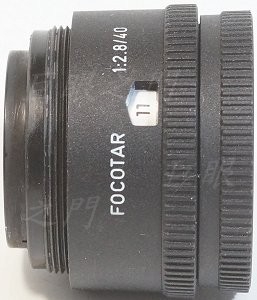

側面。

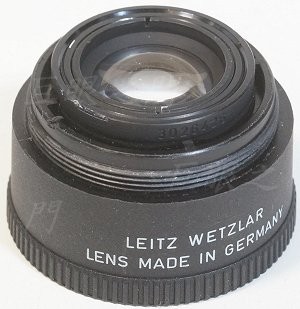

尾巴，放大機鏡頭尾巴都是 L39 螺紋。最後面的外面有個鎖環，拆除後可以把鏡心取出。
原來這個鎖環還有點難搞，鎖環的卡槽竟然向下，卡鉗根本無法卡，不知道是有人拆過還是原廠就是這樣裝，不過還是用工具拆開了。

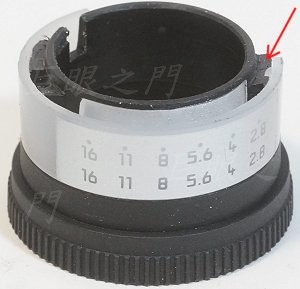

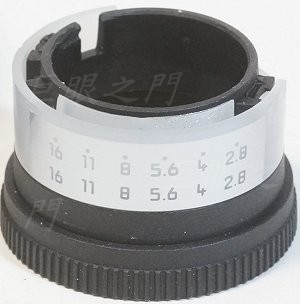

鏡組最前方相當於銘環（但是沒有任何字）的環拆開，可以把光圈環取出。放大機鏡頭很多都是裡面有光線，光線由光圈環透光的字透出光線，外面就可以看到發亮的光圈數值。白色的就是半透明的塑膠，字的部分透明，旁邊有不透光的部分。為何有兩組數字，放大時向上推光圈環，就是有定位的，向下拉就是無段光圈。

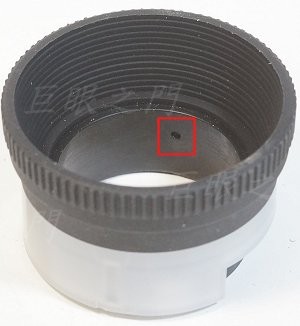

這裡有個小孔，是裝光圈定位鋼珠的，共有兩個，但最後使用一個其實就夠了。

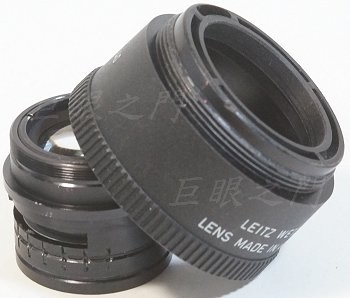

尾巴的鎖環鬆開，鏡心取出。
鏡心這裡有個缺口，可以用來定位用。

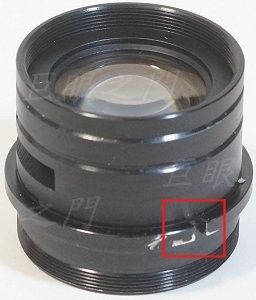

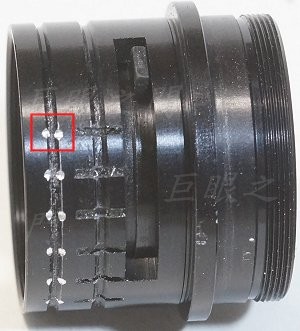

因為鏡心要深入對焦筒，所以光圈只能用原來無段的部分，要把原來無段光圈鋼珠軌道處改造一下，在紅框處對著原來定位鋼珠位置磨些缺口。

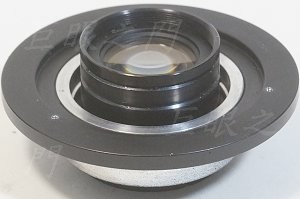

用 M42 的尾巴黏了一截鋁環，裡面車到鏡心裝入可以對到無限遠。測試時當然後面要接上對焦筒。

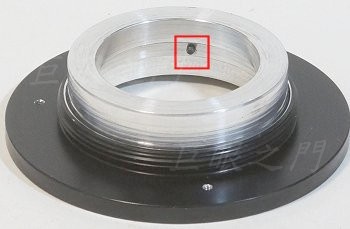

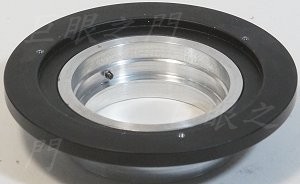

背面，紅框中是由外面鎖一隻螺絲，卡住鏡心上的定位缺口，這樣鏡心才能固定角度。

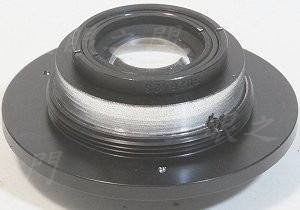

裝上鏡心。
背面的鎖環裝上。
要配合鏡心的前後位置，這裡要車掉一些。要車到裝上鏡心，裝上前面的銘環，光圈環可以自由轉動又不會太鬆。

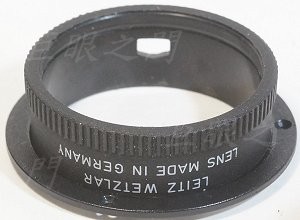

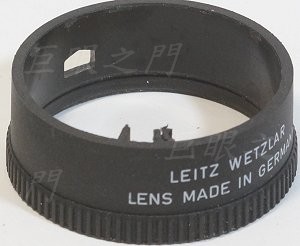

本來裝上光圈環，外面加個環修飾一下其實就可以用了，但是那樣很沒有原味。還是把原來的外殼裝上吧，原來的外殼要車短，配合光圈環的長度為準。
外面黏了一個鋁環。
鋁環鎖在 M42 接環上，這個 M42 接環配這個鏡外徑稍微大了些，本來想車小，但是車了就露鋁，還是維持黑的吧。接環的部分不宜噴漆，因為容易磨損，前面的鋁環沒那麼凸出，所以用噴漆噴黑。這個鏡其實後鏡片外表有些氧化痕跡，但鏡主認為不值得去拋光，所以噴漆就算了。
裝上光圈環。

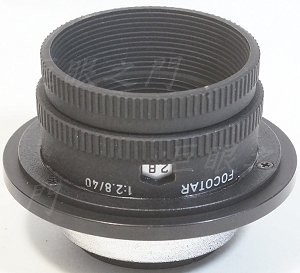

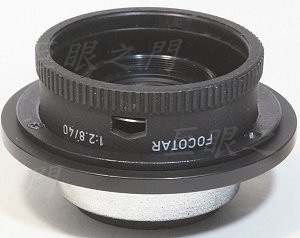

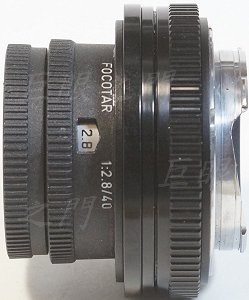

裝上對焦筒，側面全貌。
用 Sony A7R 測試一下，這是我家的髒鼻子貓。f2.8 景深很淺，所以只有部分清楚是正常的。縮圖無銳化。
最清楚的地方切局部看看，其實不錯，因為光線暗，所以畫質有些粗粒感，不要忘了，這是 3600 萬畫素的 A7R，所以 1:1 裁切即使有點糊糊的也算正常。
另外一區。
拍遠處，最大光圈 2.8，看起來不錯啊，邊緣只有一點點的糊，但縮圖後不明顯。這張縮圖無銳化，在原圖上邊緣比較明顯有點糊。因為現在螢幕都橫的，所以故意橫著放，這樣看起來比較方便，反正拍的內容不重要。不過這隻在暗房中使用的話，最大光圈應該也不算是可用光圈，因為最大光圈邊緣不夠好，如果放大風景照片，邊緣有些糊就不太對了。但是話說回來，除非放到很大，不然如果只有洗個 3 乘 5 小照片應該看不出來。現在是大家都在螢幕上放大到 1:1 ，所以邊緣糊比較明顯。但如果是拍照，其實邊緣這樣糊的程度還好啦，很多大光圈現代鏡的邊緣在最大光圈也是糊的啊。
4 的光圈。
縮到 5.6。看起來這隻放大鏡是值得改的，而且別忘了，這隻還是後鏡片有些氧化髒污的。
