鏡主說這台壞了，修理根本划不來，想把鏡頭取下來改。

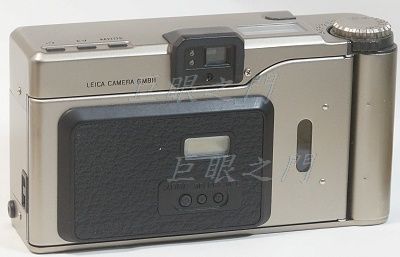

背面。
光學結構是 4 群 6 片，雙高斯，這種小鏡頭用 6 片算是很好的，一般小鏡頭多半是 Tessar，不過 Tessar 只能做到光圈 2.8，所以到 2.4 的就不會是 Tessar，雙高斯至少可以做到 1.8，有些要求低些還可以做到 1.4，這隻鏡只有 2.4 應該是考慮到體積的關係。
打開背蓋。
拆吧！研究了一下，沒電的時候，前面的蓋子根本打不開，鏡主說暴力拆解吧。先把底蓋拆下，細節不貼了，反正看到螺絲就拆。

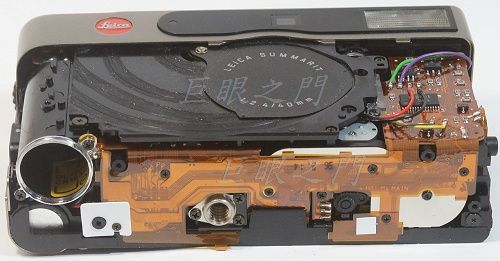

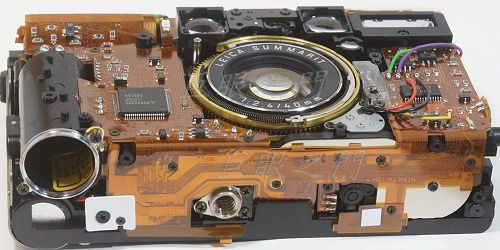

前面的頂蓋也要拆開才能把原來的鏡頭蓋以及連著的機構拆下來，鏡頭邊上的銅環以及連著的部份都要拆掉。
裡面也一樣，看到螺絲就拆，但是要注意，有些零件還用的到，所以拆的時候零件暫時要留著。

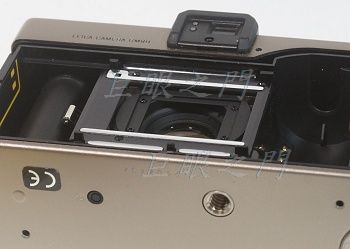

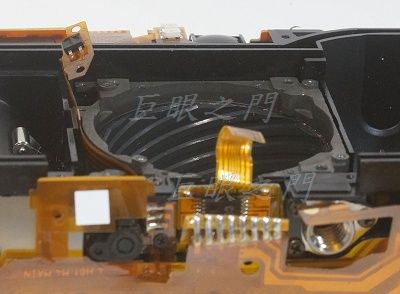

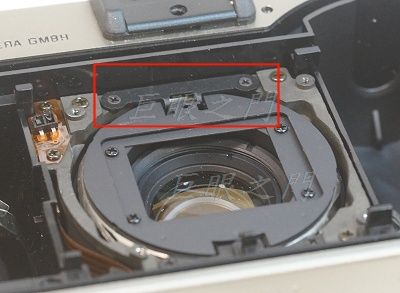

底蓋拆下後，靠近機身下方有個擋板要拆掉，底片導軌之類的也要拆掉。紅框中是對焦定位器，拆掉就可以把鏡頭由底片端轉出來。

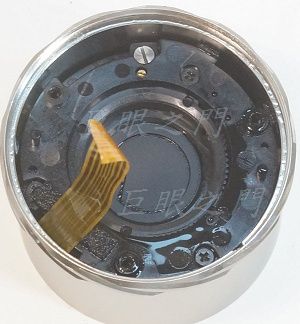

把鏡頭上的電路板剪掉，鏡頭可以轉出來，複螺紋完全沒有油脂，仍然很滑順。

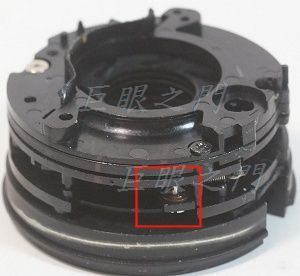

下方紅框中有鎖環，不過有膠，要泡軟才行。上方紅框中有螺絲，共有三隻，都要拆掉。
光學結構圖查不到，好像是四群六片雙高斯吧。

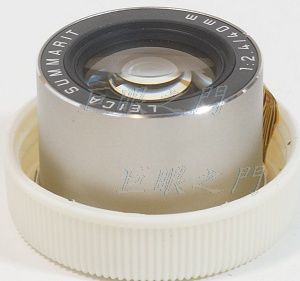

因為鏡片距離尾端還有距離，所以這樣放在裝了少許酒精的塑膠蓋子裡面，泡了幾分鐘，終於可以把尾巴的鎖環打開。

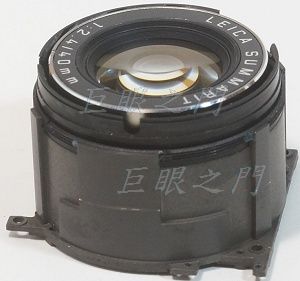

先來拆複螺紋外環，這是把鏡頭取出後的狀況。反正連著的部份都拆開就可以取出了。

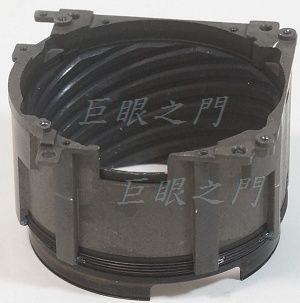

這是完整的複螺紋外環的外觀，完全沒用到潤滑油。
後面的鏡組。
裡面還有快門葉片。

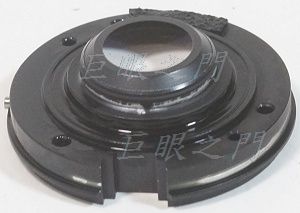

鏡筒內的零件可以整個取出，裡面剩下前鏡組。

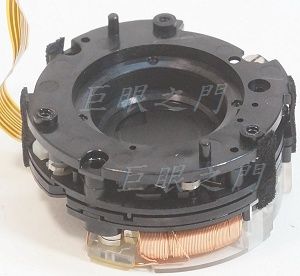

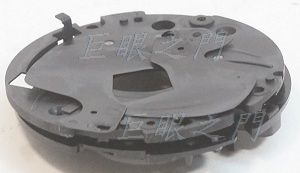

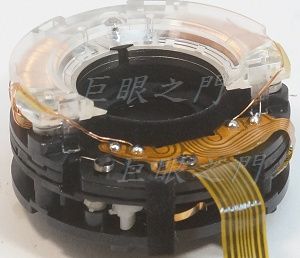

這是中間的快門以及光圈機構，要把快門葉片取下，反正有螺絲就拆。
這些都沒用了，都要拆掉。
另外一面，也都要拆掉。

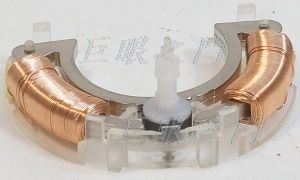

這是原來的電磁控制器。

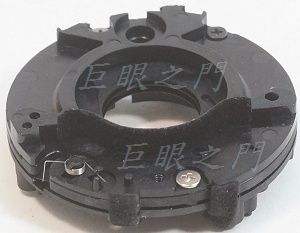

剩下的部份，繼續拆，有螺絲就拆。
快門葉片看到了，取下。
與光圈有關的都裝回去。
這裡原來有頂住光圈機構的零件，還要用到這個機構，與這個機構有關的彈簧不要拆，要保留。
用黑色的工程塑膠做了這個形狀的零件，放在組件與前鏡組之間，取代原來電磁控制機構的位置。這是光圈連動機構，想這個機構想了好久，後來是半夢半醒之間想到的。側面鎖一片銅片，要卡在光圈機構上。側面還要磨凹槽，因為有對焦定位器的金屬片要由該處穿過。

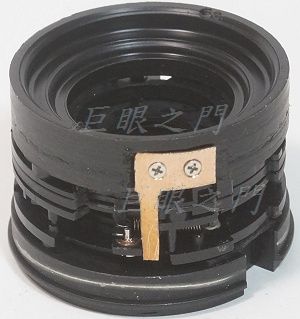

這樣卡在光圈機構處。

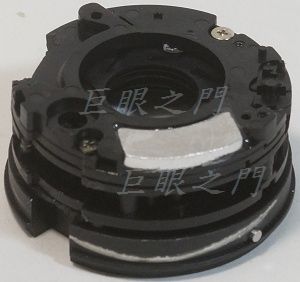

但是沒有光圈定位，有點缺憾，把這個部份黏了一片鋁片，厚度要剛好齊平。

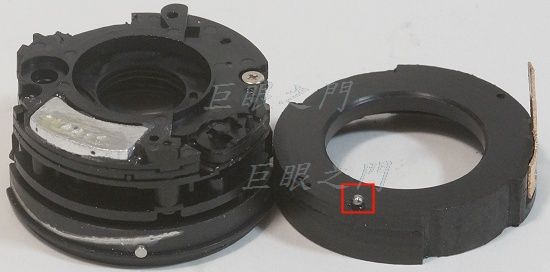

塑膠塊上裝了定位鋼珠，鋁片上磨了定位鋼珠孔，也上了黃油。

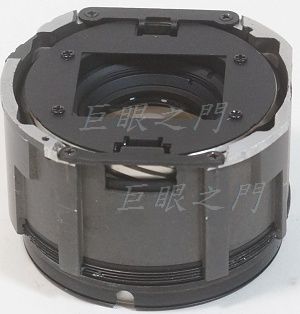

試著裝起來，快門葉片已經拆除，這樣已經可以測試法蘭距了，測試了一下，剛好可以改 Sony E 接環。
因為無限遠時整個縮在裡面，所以光圈控制機構無法由側面開孔控制，要另做打算﹒
又研究了一陣子，在這兩處磨了弧形的孔洞，鑽了兩個螺絲孔，要由這裡控制光圈。本來是想剛好避過原來的字，不過後來發現這樣不夠好，繼續看吧。

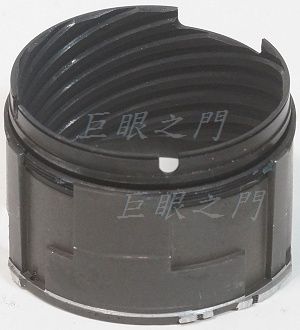

這是複螺紋外環，外面當然要車鋁管遮住，上面有個缺口，打算利用這個缺口來製作連動機構。
這個環的結構是外面有座子，圖中上端的環可以轉動調焦。
原來尾巴上凸出的螺絲孔分布位置無法鎖在 Sony E 接環上，於是另做打算，把尾巴不規則的凸出物磨掉，磨的剩下約 1-1.5 mm 的寬度做為凸緣。

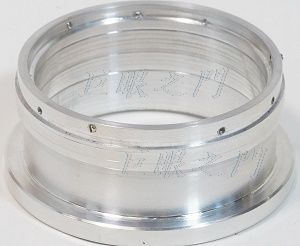

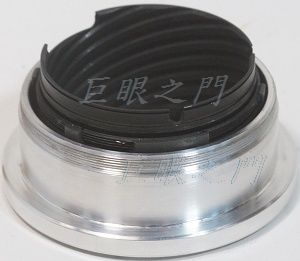

外面車了個鋁管套在外面，這樣就可以壓住這個環再鎖到 Sony E 接環上。
鋁管的前端車了 0.5 mm 螺距的細螺紋，上面要做對焦機構。
車個有螺紋的環套座子上，轉上去。

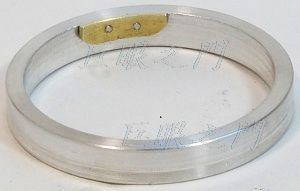

又做了個環裡面鎖個銅片，這個銅片就是要卡在複螺紋外環上的缺口。

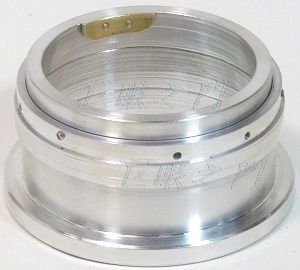

這是裝起來的外觀。
把鏡組與對焦定位器都先裝回測試一下。
原來的擋板也裝回。

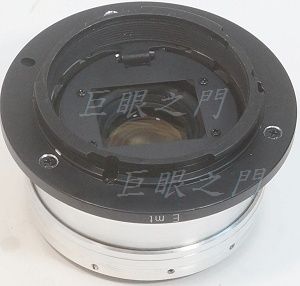

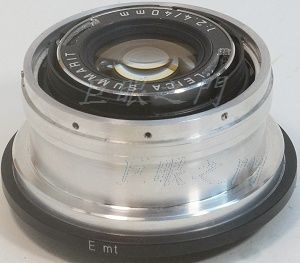

尾巴鎖在接環上，接環很厚，中間要車掉一些才能對到無限遠。
現在還不能對焦，因為外面的鋁環與內部的對焦環沒有連結。
把上端有銅片的環裝上，側面用固定螺絲鎖住，這樣轉動外環時就可以帶動內環對焦了。
對焦環上怕摩擦力不足，找了個舊零件車修一下鎖在外面，這樣就像多了。
在鏡頭凹槽中的螺絲孔內鎖了兩隻螺絲，這樣已經可以拍照，但是總覺得這樣用螺絲控制光圈不太對勁。

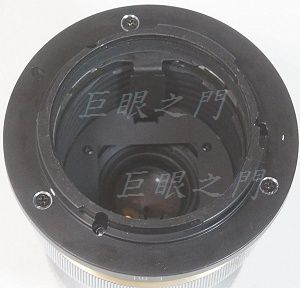

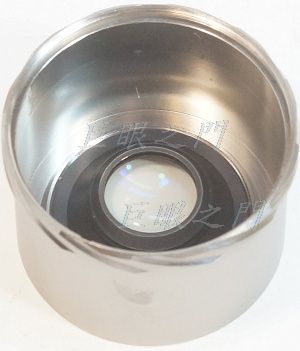

裡面消光做的其實不錯，這樣看起來沒有什麼反光。
這是對焦到近處時，也沒什麼反光，因為複螺紋本身就是黑的。

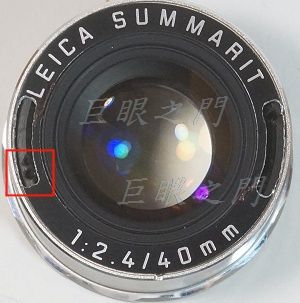

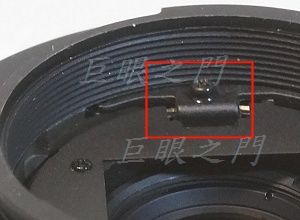

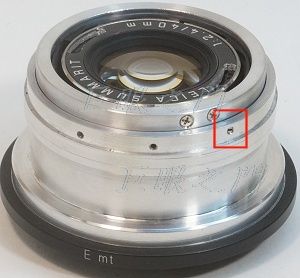

後來鏡頭轉手，鏡主認為無限遠超過的多了一點，於是在這裡鎖了一個螺絲頂住，調整在大約剛好無限遠處，這樣就不會超過無限遠。
其實原來會做的超過無限遠是因為在數位機身上，其實要超過一些才能判斷峰值對焦何時最明顯，所以自動對焦的鏡頭都做的可以超過無限遠。

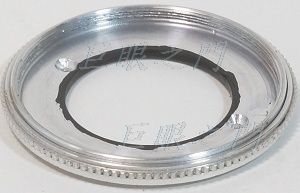

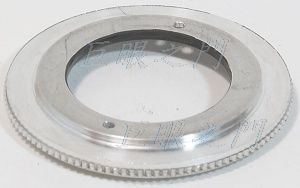

又思考了許久，此鏡沒有濾鏡環，於是做了個鋁環，上端有 40.5 mm 的濾鏡環，上面的兩個螺絲孔可以鎖裡面的光圈機構。
外面也找了個舊的有齒的環黏在外面，內部塗消光漆。
反面，因為鏡頭是沈在對焦筒內，所以背面要做出高度差以避免頂住對焦環。

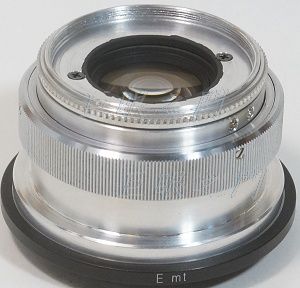

鎖上，鎖之前要先在鋁環與鏡頭之間墊一片薄塑膠片，這樣可以避面磨損。鎖的時候要鎖的有點鬆才轉的動，這樣的設計其實有缺點，就是不知道是否耐用，不過反正一時也想不出更好的方法，就先這樣吧。
不過這樣還是不像鏡頭吧。

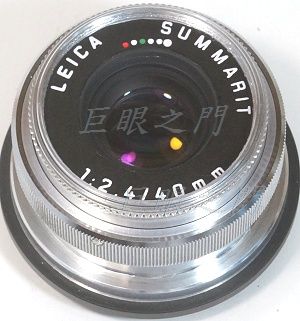

把原來的字樣用電腦處理，用雷射印表機印出來，用雙面膠黏上，這樣像多了。貼紙也可以把螺絲黏住不容易脫出來。

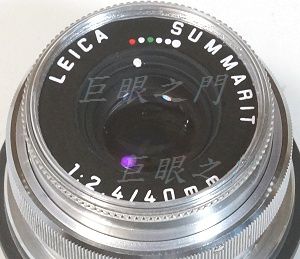

因為光圈的定位太接近，所以就用幾個點來表示吧，綠色處是大約 f 8 ，紅色處是 f 16。
加上光圈對準點，不想磨孔，所以是用白色水泥漆點上的。

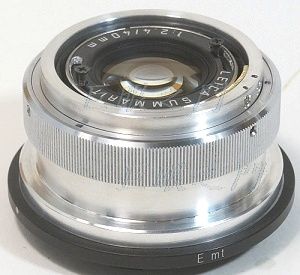

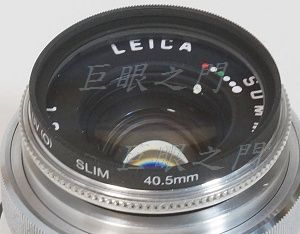

前面可以加上 40.5 mm 的保護鏡，也可以加遮光罩。

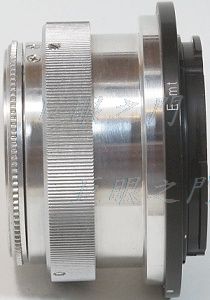

側面，對在無限遠處。

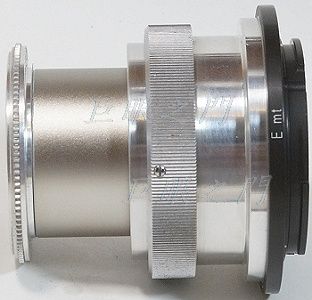

對焦在近處，此鏡的複螺紋很長，原來能對焦多近不知道，但是現在可以對到距離鏡頭前端約 10 公分處！幾乎是微距鏡了。看網站上有人改給 Leica M 機用，對焦對焦只能到 0.8 m ，有點浪費了。
不過這樣改起來，還是有很大的缺點，就是光圈的那兩隻螺絲用久了一定會鬆。有沒有辦法更好，其實可以，那要把前面也做出像對焦環那樣的機構就可以比較耐用，但是費用就更高了，目前費用已經很高了，所以先將就用吧，真有問題，再重新製作吧。
光圈環會這樣做，主要是整個鏡組沉在對焦環內，這個改法主要是想用原來的對焦系統，如果用對焦筒的話就簡單的多，光圈環也會比較好做。 一般用原來的對焦系統好處有比較有原味，但是這隻鏡其實即使用原來的對焦系統，外面還是要遮起來，所以也沒什麼原味。所以由實用的角度而言，應該還是用對焦筒比較有道理。
用 Sony NEX 6 拍的，最大光圈 f 2.4，只縮圖無銳化。
f 5.6。
最近對焦距離，f 2.4。
f 8。
好玩吧，這隻鏡竟然能改成這樣。
