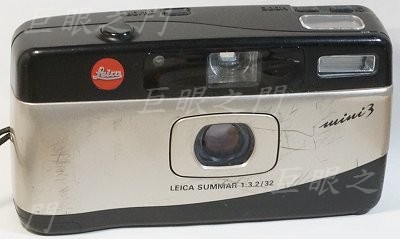

鏡主殺 Leica 廢機身上癮了。

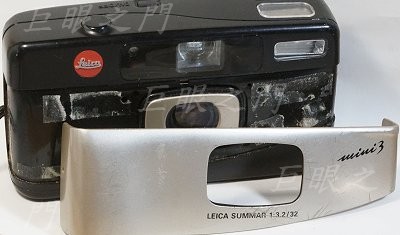

面板是用雙面膠黏的，直接拔起來。

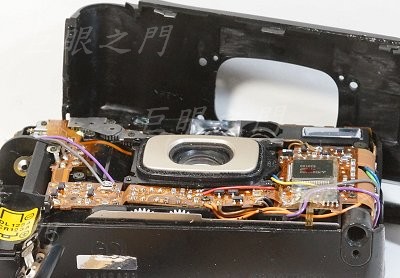

外殼的螺絲都拆掉，前蓋用點暴力也可以打開。

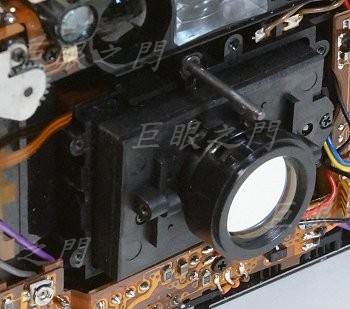

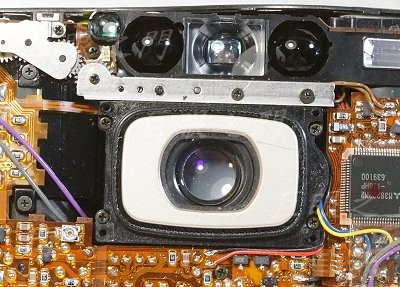

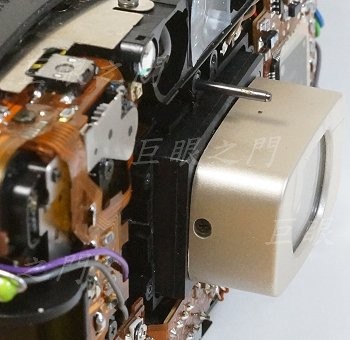

鏡組周圍螺絲要拆掉。
側面螺絲也拆掉。
反正看到的螺絲都拆掉。

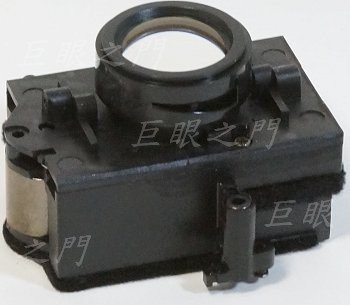

鏡組取出。

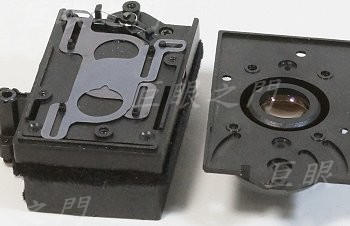

前面的螺絲打開，可以前後分離。傻眼！這樣的光圈很難利用啊。

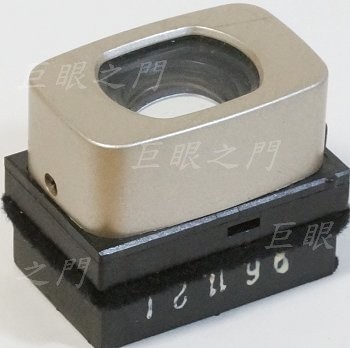

反面。

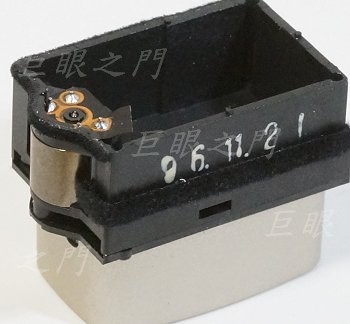

原來的鏡組，研究了一下，這樣是無法改的，外面的都捨棄吧。方形的組件裡面原來有一片保護鏡，只好也捨棄。

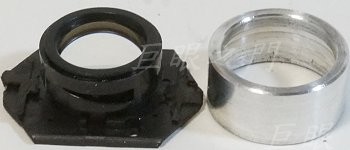

鏡組外殼是塑膠的，把外面的凸出部分都剪掉。車了個鋁環要套在鏡組外，原來的外殼都塑膠，很難夾上車床加工，外面先黏個鋁環再來加工比較妥當，否則上車床一夾，鏡片可能會破掉。

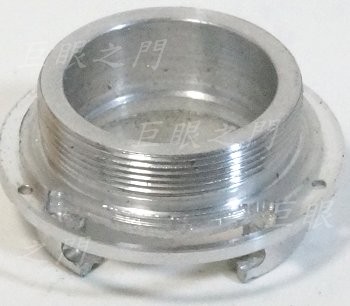

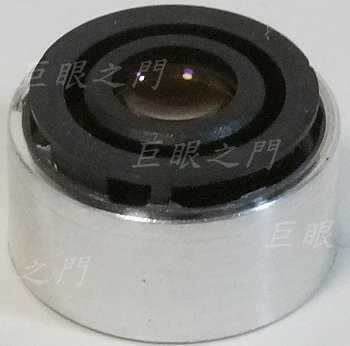

黏上鋁環，把後面的塑膠車修一下。

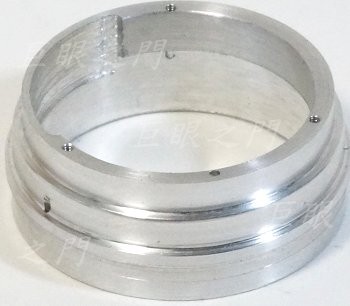

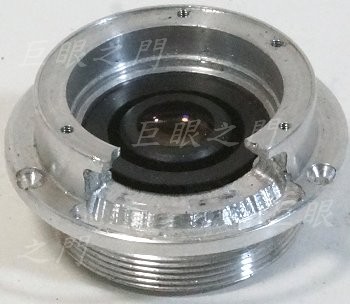

做了個鋁環，裡面要黏上鏡組。螺紋是要裝光圈環用的。
反面，這一面要裝上光圈組件，缺口是要留給光全連動機構。
最後要做陽極，所以還不能黏死，只能用紙片墊在縫隙裡面，把鏡組硬塞進去卡住。
反面。

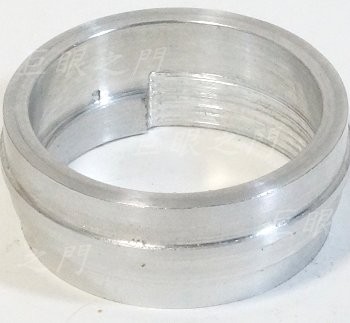

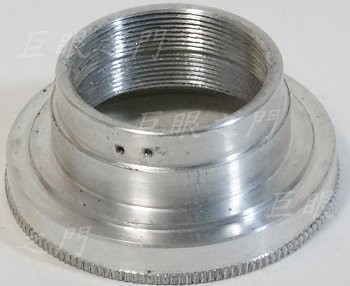

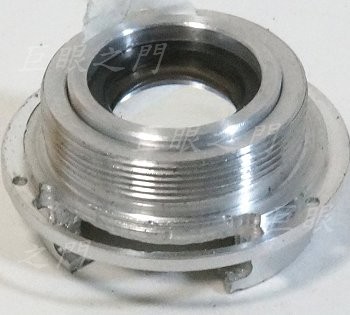

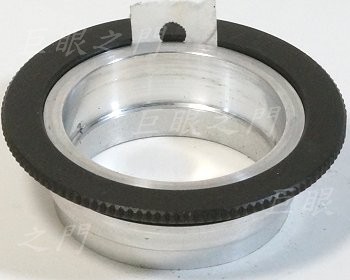

這個鋁環下方最後要黏 M42 螺紋環，以便裝在對焦筒前方。
另外一面，銑掉處要留給光圈連動機構。

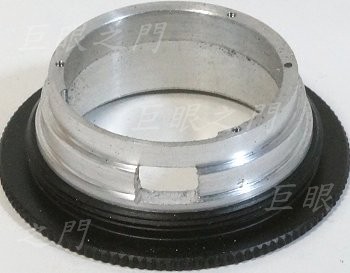

M42 螺紋環也暫時先用紙片墊在縫隙中卡住。
這裡要銑掉一個方孔，最後要由這裡裝光圈連動機構的螺絲。

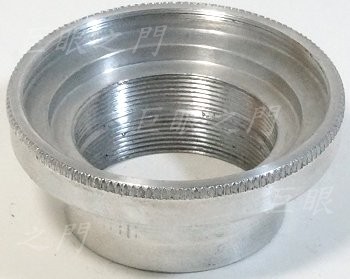

光圈環，前方壓了花紋。裡面的螺紋要轉到鏡心外面。最前方車了 40.5 mm 的濾鏡螺紋。內側車了消光螺紋。
另外一面，這裡的螺絲孔要鎖上光圈連動機構的銅片。

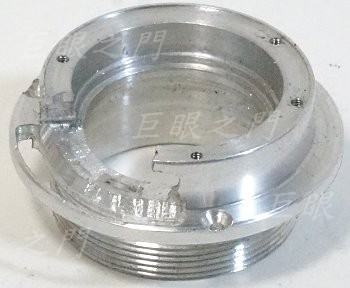

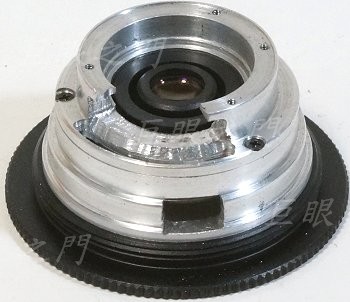

鏡心與 M42 螺紋環結合，這些挖掉的孔洞並不是一開始就挖的，實際上的工序是先做的差不多，再找適當的位置挖掉，所以改這種都很花時間。

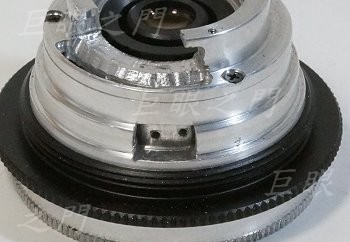

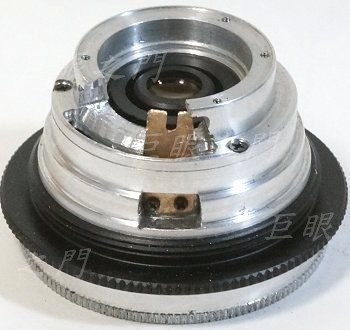

光圈環轉進去，螺絲孔會在這裡露出來。
這樣才能鎖連動機構的銅片。

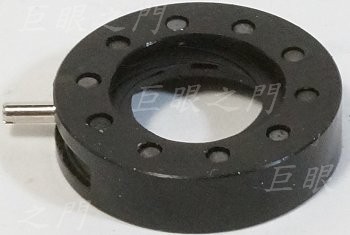

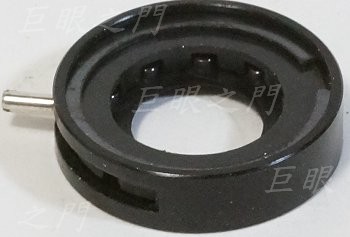

光圈組件。
另外一面。

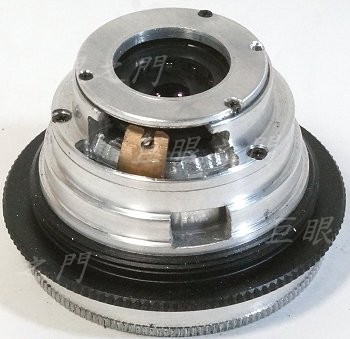

光圈放進去，後面鎖上蓋板把光圈組件壓緊。

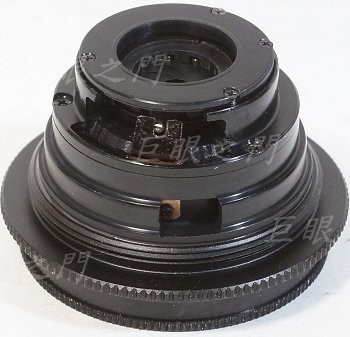

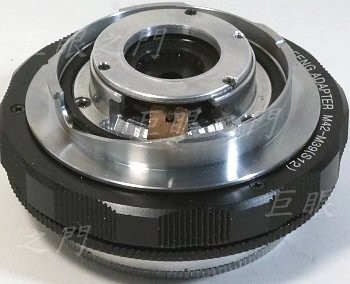

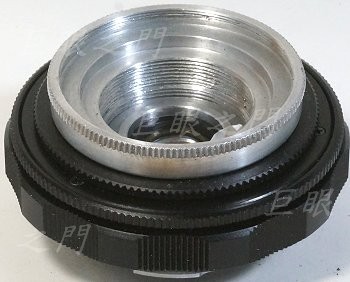

裝上對焦筒。
反面。有些零件外露，馬馬虎虎啦。要不外露應該也可以，那會花更多工，沒必要啦。

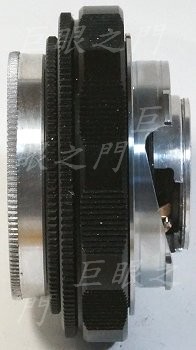

側面。

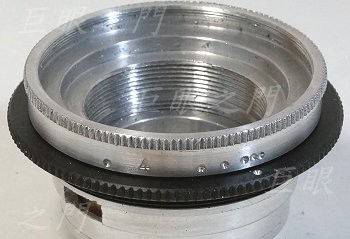

光圈環上打了大約的位置。最後零件都要送去做陽極。
陽極做完了，裝配起來。

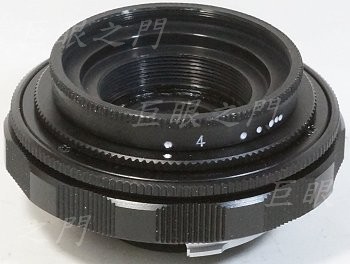

全貌。

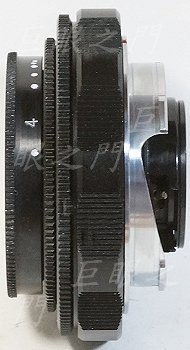

側面。
有人說這隻鏡頭是 Minolta 代工的，看看畫質如何。Sony A7R 測試，僅縮圖，無銳化。光圈全開 f 3.2，有點軟，四角有失光，失光算是正常，在無反機身上很多短焦鏡頭周邊都會失光，因為入射感光器的角度太大了。看起來除了邊角失光其實還不錯啦，不過鏡主是用在 APSC 的機身上，邊角的問題應該不太明顯。
縮到 f 4.0 ，改善不明顯。
縮到 f 5.6，改善不少。
f 8。
f 11。
f 16。
f 22。
